Кроме того, существуют особые «маломощные» стабилизаторы (78L05, LM330, LM317L, LM2930/1), которые характеризуются токами покоя в несколько миллиампер. Они полезны для приборов с внешними источниками питания, такими, как, например, солнечные элементы или на токе удержания телефонной линии. Также нельзя не указать на возможность использования микромощного источника эталонного напряжения, а не стабилизатора, если его напряжения вас устраивают. Например, микросхема REF-43 фирмы PMI представляет собой трехконтактный источник эталонного напряжения 2,5 В с током покоя 250 мкА и прекрасными характеристиками.
Загляните в табл. 14.4 (в которую мы также включили вышеописанные стабилизаторы), где приведены характеристики большинства из имеющихся микромощных стабилизаторов.
Источники питания на отрицательное напряжение. За исключением стабилизаторов ICL7664/MAX664, все остальные линейные микромощные стабилизаторы рассчитаны только на напряжения
1. Интегральная схема 7662 (и ее предшественник 7660) представляет собой КМОП-схему, выпускаемую фирмой Intersil и еще более широко вторичными фирмами-изготовителями (см. разд. 6.22). В ее состав входят генератор и КМОП-ключи (рис. 6.58) и с помощью нескольких внешних конденсаторов вы можете сформировать напряжения либо — Uпит, либо +2Uпит при питании от положительного напряжения Uпит. Подобно большинству КМОП-приборов, она имеет ограниченный диапазон напряжений питания; для схемы 7662 напряжение Uпит может лежать только в диапазоне от 4,5 до 20 В (от 1,5 до 10 В — схема 7660). Ее выходной сигнал нестабилизированный и он значительно падает при токах нагрузки больше чем несколько миллиампер.
Несмотря на эти недостатки, она может быть очень полезной в специальных условиях, например для организации на плате местного питания формирователей сигналов стыка RS-232C, которые в этом случае работают на единственном источнике питания 4–5 В. Схемы МАХ680 и LT1026 представляют собой биполярные источники питания, которые формируют напряжения ±10 В (вплоть до 10 мА) из напряжения +5 В (рис. 6.60). Существует также комбинация из конвертера напряжения и формирователей/приемников сигналов стыка RS-232, выполненная в виде единственной интегральной схемы, а именно серии LT1080 и МАХ-239. Если для вашей прикладной задачи требуется стык RS-232, то вы можете использовать для питания ваших аналоговых электронных приборов источник биполярных напряжений, формируемый одним из этих интегральных формирователей стыка RS-232.
2. Для формирования большего отрицательного напряжения вы можете применить дискретные МОП-транзисторы в схеме с летающим конденсатором (рис. 14.22). Этот частный пример характеризуется током холостого хода в несколько микроампер и максимальным током вплоть до 30 мА.

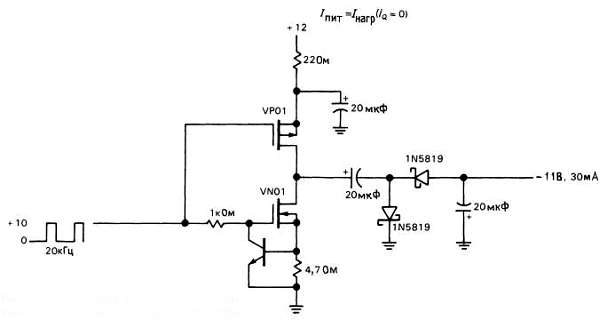

Рис. 14.22. Диcкретный конвертер на отрицательное напряжение с летающим конденсатором.
3. На рис. 14.23 показан более простой метод, снова отчасти ограниченный по диапазону напряжений, основанный на использовании КМОП-кристалла таймера 7555. Вы можете питать схему 7555 от источника положительного напряжения в диапазоне от 2 до 18 В, таким образом формируя напряжения вплоть до —15 В или около того. С помощью умножителя напряжения (см. разд. 1.28) вы можете, конечно, формировать и более высокие напряжения с соответственно худшей стабилизацией. Если в вашей схеме имеется несколько логических КМОП-схем, то можно использовать выходной сигнал КМОП-вентиля, а не схему 7555. Однако если используются высококачественные семейства КМОП-схем, такие, как НС/НСТ или AC/ACT, то вы ограничены в размахе логического сигнала напряжением 5 В, в то время как более старые схемы серий 4000 или 74С допускают размах напряжений 15 В, хотя и при меньших токах.
4. Как мы объяснили в гл. 5, с помощью индуктивного накопления энергии, вы можете построить импульсные источники питания, у которых выходное напряжение больше входного или гораздо меньше, или даже может быть отрицательным,

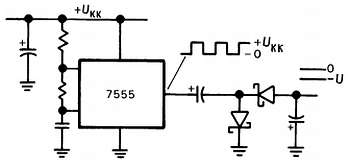

Рис. 14.23. Формирователь отрицательного напряжения из положительного прямоугольного колебания.
5. Вам может и не потребоваться отдельный источник отрицательного напряжения, даже если вы и используете операционные усилители с биполярным размахом выходного сигнала и др. Например, вы могли бы сформировать опорное напряжение земли +4,5 В (используя резистивный делитель и микромощный повторитель на ОУ) для схемы, построенной на операционных усилителях при питании ее от единственной батареи 9 В. Давайте рассмотрим этот метод более подробно.
14.08. Опорное напряжение земли
Для питания большинства из рассмотренных с гл. 3 схем на операционных усилителях обычно используются источники с симметричным напряжением 15 В, что связано с гибкостью обработки сигналов, близких к потенциалу земли. Однако, как мы уже установили в разд. 4.22, можно использовать только единственный источник питания, формируя некоторое опорное напряжение, которое подается вместо потенциала земли обычных биполярных источников питания схем на ОУ. Если же в качестве источника питания используется батарея, то появляется дополнительный стимул упрощения ситуации, когда предпочтительнее использовать единственную батарею с напряжением 9 В.
Наиболее легкий способ формирования аналоговой «общей» шины состоит в том, чтобы расщепить напряжение батареи с помощью резистивного делителя напряжения, а затем использовать микромощный повторитель на ОУ, который обеспечит низкое полное сопротивление этой общей шины. Для внешнего мира эта общая шина представляет собой «землю» с плавающими обоими концами самой батареи, см. рис. 14.8.
Для поясняющей эту идею схемы мы выбрали программируемый КМОП операционный усилитель 3440, работающий при токе покоя 5 мкА. Необычно большие номиналы резисторов в делителе дают малый вклад в ток потребления, емкостное шунтирование делителя позволяет поддерживать низкое значение полного сопротивления в средней точке, которая в противном случае была бы чувствительна к фону переменного тока и перекрестным помехам из-за частотной интерференции других сигналов. Схема 3440 — это хороший выбор для этой прикладной задачи, поскольку позволяет формировать значительные втекающие и вытекающие токи (вплоть до нескольких миллиампер), даже когда ее смещение составляет 1 мкА; это свойство присуще не всем программируемым ОУ, многие из которых имеют плохие характеристики по вытекающему току, когда они функционируют на микромощных уровнях. Например, интегральная схема LM346, функционирующая при токе 5 мкА, может выдавать ток только 0,1 мА, хотя втекающий ток может достигать 20 мА (посмотрите рис. 14.32).

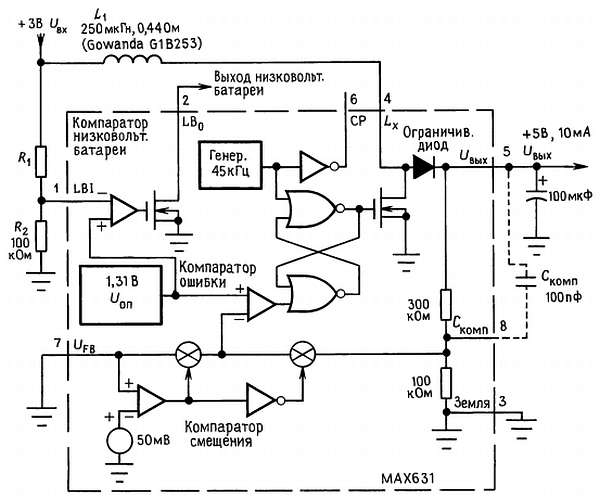

Рис. 14.24. Маломощный импульсный стабилизатор на напряжение 5 В (КПД = 74 %).
(Из технических данных на ИС МАХ631 фирмы Maxim)
Следует отметить, что само опорное напряжение не обязательно должно составлять половину напряжения батареи; может быть лучше расщепить напряжение питания несимметрично, с тем чтобы обеспечивался максимальный размах выходного сигнала. (Пример этого приводится в разд. 14.12.) В некоторых ситуациях может быть предпочтительнее сместить его на фиксированное значение от напряжения питания, возможно с помощью прецизионного микромощного источника эталонного напряжения. Тогда само напряжение питания относительно опорного напряжения общей шины будет стабилизированным.
