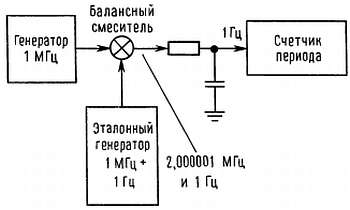

Рис. 15.30. Сравнение частот с высоким разрешением.
Неизвестная частота смешивается со стабильной эталонной частотой, имеющей небольшой сдвиг относительно 1,0 МГц, например, 1,000001 МГц (для этого можно использовать схему ФАПЧ). На выходе смесителя получаем частоту, равную сумме, и частоту, равную разности. Пропустив сигнал через фильтр НЧ, получим частоту 1 Гц, которая определяет разность частот двух генераторов. Ее нетрудно измерить с помощью счетчика периода, разрешающая способность при этом будет определяться отношением 1:106
Этот метод измерения предполагает, что в схеме обеспечено хорошее отношение сигнал/шум; на практике приходится беспокоиться об уровне низкочастотного шума, времени установления фильтра и т. п., и фактическая разрешающая способность определяется отношением 1:1010 за 1 с. Но и такая разрешающая способность значительно лучше, чем при использовании счетчика частоты (или при счете периода). Кроме того, точность будет ниже, чем разрешающая способность, если точность эталонного генератора хуже, чем 1:1012 (такую точность при современном уровне технологии получить можно, но это не просто). При желании эту схему можно рассматривать как схему для сравнения отношения частот двух генераторов.
Измерение временных интервалов. Простейшее изменение в схеме счетчика периода позволяет измерять интервалы времени между событиями. Рис. 15.31 иллюстрирует сказанное.
Рис. 15.31. Измерение временных интервалов.
На практике желательно, чтобы в схему был включен синхронизатор, как показано на второй схеме, для предотвращения действия небольших импульсов помехи. Очевидно, что самое хорошее разрешение получается при работе генератора на максимально возможной частоте. Имеющиеся в продаже счетчики используют эталонную частоту порядка 500 МГц, а во внутренней схеме ФАПЧ используется стабильный кварцевый генератор с частотой 5 или 10 МГц. Эталон 500 МГц обеспечивает разрешение 2 нс.
Как уже упоминалось выше, существуют приемы, с помощью которых можно преодолеть ограничение по разрешающей способности, присущее методу обратного счета, при измерении временных интервалов. Для этого используют дополнительную информацию о точках, в которых входной сигнал пересекает нулевой уровень по отношению к сигналу-эталону. В схеме сравнения частот двух генераторов, которую мы привели выше, используется та же самая информация, но в неявном виде. На эти схемы должен подаваться чистый сигнал с очень низким уровнем шума. В коммерческих приборах используют два интерполяционных метода: линейную интерполяцию и верньерную интерполяцию.
Линейная интерполяция. Допустим, требуется измерить интервал времени между стартовым и стоповым импульсами, показанными на рис. 15.32.

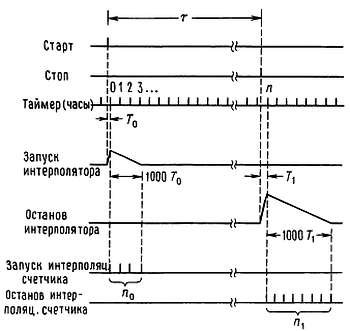

Рис. 15.32. Линейная интерполяция (при измерении временных интервалов), = TТАКТ[n + (n0/1000) — (n1/1000)].
Вы измеряете число импульсов синхронизации за время t, как показано на временной диаграмме (при наличии синхронизатора вы начнете и закончите счет по первому синхронизирующему импульсу, поступающему после соответствующего изменения входного сигнала). Для того чтобы улучшить разрешение, вам нужно знать только длительность интервалов Т0 и T1, определяющих задержку синхронизирующих импульсов относительно каждого входного импульса. Если используемый в системе таймер работает с максимальной приемлемой для счета скоростью, то для того, чтобы измерить нужные нам интервалы времени,
= TТАКТ(n + n0/1000 — n1/1000).
которое явно свидетельствует об улучшении разрешения. Точность этого метода ограничена точностью интерполяторов и часов, используемых в системе. Примером приборов такого типа служит счетчик типа 5334В фирмы Hewlett-Packard, который отображает 9 цифр (значение частоты или времени) за секунду счета.
Верньерная интерполяция. Верньерная интерполяция представляет собой цифровой метод, который позволяет определить, в какой момент периода синхронизации появился входной импульс. На рис. 15.33 показаны временные диаграммы, соответствующие этому методу.

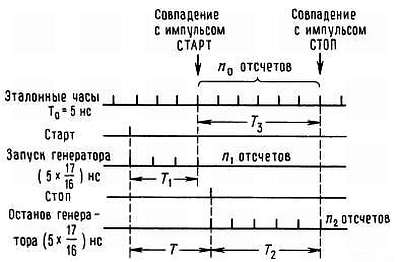

Рис. 15.33. Верньерная интерполяция (при измерении временных интервалов).
Т = Т1 + Т3 — Т2= n1Т0(1 + 1/16) + (n0T0 — n2T0(1 + 1/16) = T0[n0 + (n1 — n2)(1 + 1/16)]
Используются три времязадающие схемы: главные эталонные часы, работающие непрерывно с периодом Т0, равным, например, 5 нc; входной импульс СТАРТ запускает второй генератор, период которого больше, чем период эталонного генератора в (1 + 1/n) раз (для нашего примера мы взяли n = 16); входной импульс СТОП запускает третий генератор с таким же периодом, как и второй запускаемый генератор. Быстродействующая схема следит за тем, когда произойдет совпадение импульсов запущенных генераторов и главных часов, и подсчитывает число импульсов (n1, n2), которые проходят до момента совпадения. Арифметический подсчет представлен вместе с диаграммами; интервал между импульсами СТАРТ и СТОП определяется с точностью до (1/n) — й длительности импульса главных часов.
В счетчике типа 5370В фирмы Hewlett-Packard используется этот метод, Т0 = 5 нc, n = 256. Разрешение при измерении временных интервалов определяется величиной 20 нc. Этот же метод можно использовать для измерения периодов, так как период представляет собой не что иное, как продолжительность одного цикла входного колебания. В этом случае только что описанный счетчик дает разрешение по частоте до 11 цифр за 1 с!
Осреднение по временному интервалу. Существует третий способ улучшения разрешения при измерении временных интервалов, он состоит в многократном повторении измерений и определении среднего значения. Ошибка счета, равная ±1, при этом усредняется, и результат стремится к реальной величине интервала при условии, что скорость повторения импульсов СТАРТ непропорциональна скорости главных часов (таймера). В некоторых счетчиках для того, чтобы наверняка избежать такого соотношения, используют «подпрыгивающие часы».
