История инженерного дела. Важнейшие технические достижения с древних времен до ХХ столетия
Шрифт:
Рис. 2.1. Ближний Восток в древности
Тысячи глиняных табличек, найденных при раскопках и теперь бережно сохраняемых в музеях всего мира, являются более важными источниками информации. В основном они имеют размеры 3 на 4 дюйма, но есть и более крупные, размером с большую книгу. Многие из них датируются временами Хаммурапи. Клинописные записи по большей части относятся к проблемам практической математики и показывают знания и деятельность вавилонских инженеров. Они знали, что такое прямоугольный треугольник, вычисляли площади земельных участков, объемы каменных кладок, кубатуру земли при рытье каналов. Они решали простые алгебраические уравнения и применяли знания в работе. Они использовали не десятеричную, а шестидесятеричную систему, которую мы используем и поныне для измерения углов и времени.
Архитекторы
Рис. 2.2. Реставрация Древнего Вавилона
Рис. 2.3. Гудеа с рисунком на коленях
Как и современные жители пентхаусов, цари Месопотамии часто строили серию плоских крыш. Висячие сады Вавилона, созданные Навуходоносором, считались одним из семи чудес света. И возможно, благодаря храмовой башне Мардука, обладавшей невероятной высотой, тем более для людей, живущих близко к земле, до нас дошла история о Вавилонской башне. Ее действительная высота, вероятно, была не больше 100 футов. Остатки в Уре показывают, что его зиккурат был многоугольной сплошной пирамидой размером примерно 200 на 150 футов и высотой около 70 футов. Он был сложен из высушенных на солнце кирпичей и облицован обожженными кирпичами и камнями (рис. 2.4). Там имелось несколько лестниц, по которым процессии священнослужителей и верующих могли подняться к святыне на вершине. Эта кирпичная башня пережила два тысячелетия, испытав значительные изменения и перестройки – храмы Месопотамии являлись общей работой многих веков. Для связывания каменной кладки обычно использовали природный асфальт, или битум. Его до сих пор можно встретить на кирпичах, уложенных двадцатью пятью веками раньше. Желанный приз многих международных столкновений до сих пор можно видеть выступающим из-под земли возле места раскопок Вавилона. Очевидно, ранние инженеры и не думали использовать эти материалы для покрытия дорог.

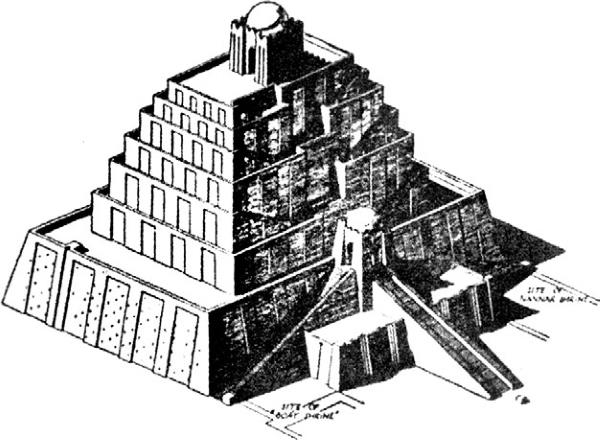

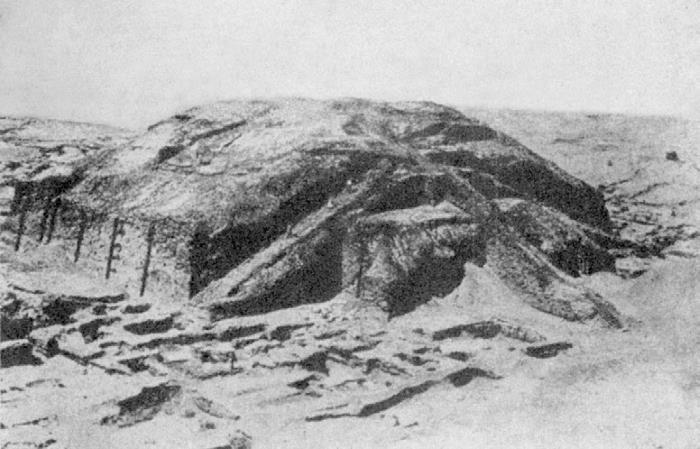

Рис. 2.4. Зиккурат Ура, нынешнее состояние и реставрация
Дворцы более поздних царей Ассирии и Персии строились из материалов, которые использовали древние шумеры на юге. К северо-востоку от Ниневии до сих пор можно видеть часть огромного дворца Саргона II, построенного в VIII веке до н. э. Изначально он состоял из трех групп построек, раскинувшихся на 25 акров. В нем было около 200 комнат. Стены были сложены из сырцовых или частично обожженных кирпичей, которые слипались в процессе высыхания и отвердения. Их облицовывали штукатуркой или глазурованным кирпичом. Но в нижних частях стен присутствуют крупные известняковые монолиты весом около 20 тонн каждый. Их инженерное и архитектурное назначение не очевидно. Дворы этого дворца были вымощены камнем или природым асфальтом. Существовала также ливневая канализация – вода стекала в выложенные кирпичом коллекторы, а оттуда – в главные каналы, покрытые плоскими каменными плитами или кирпичными сводами.
Жители Месопотамии создали два типа арок. Первый – ступенчатая или ложная арка, построенная из горизонтальных рядов кирпичей, каждый из которых слегка выступает над нижним рядом; в конце концов две стороны соединяются и закрывают пространство вверху. Принцип консоли не мог активно использоваться с такими материалами. Ступенчатые арки месопотамских инженеров имели поэтому относительно небольшие пролеты и не впечатляли ни высотой, ни шириной. Вторая форма арки – ворота в стенах – истинная арка.
Гидравлическая и санитарная инженерия
Хотя Тигр и Евфрат позволили создавать сельскохозяйственные поселения на земле, если их не контролировать, они были ужасными
Существует много легенд о Мардуке, величайшем из вавилонских богов, в одной из которых говорится о покоренном им драконе в водах на земле. Более надежными являются современные исторические тексты на глиняных табличках, датированных XV веком до н. э., в которых часто упоминаются каналы, вырытые по распоряжению разных царей. Каналы иногда служили границами. Также есть ссылки на резервуары, из которых те или иные города снабжались водой. В более поздних текстах (Третья династия Ура, примерно 2000 г. до н. э.) приводятся названия таких каналов и упоминаются рабочие, которые их ремонтировали и чистили. В письмах Хаммурапи (1800 или 1750 г. до н. э.) говорится об очистке каналов, а в знаменитом кодексе Хаммурапи есть разделы, посвященные «технической эксплуатации» ирригационных сооружений. В «Математических клинописных текстах» Нейгебауэр и Сакс ссылаются на таблички (большинство из них сейчас в Йеле), в которых речь идет о математических инструментах, использованных при строительстве каналов. Эти таблички датируются старым вавилонским периодом – примерно 1800 годом до н. э. Недавно расшифрованная глиняная табличка, датированная примерно 1200 годом до н. э., относится, вероятнее всего, к некой форме привода для подъема воды из ирригационного канала. Это документ, подтверждающий, что некий человек позаимствовал водяное колесо из семнадцати ступеней длиной десять футов, утратил его и был обязан возместить его стоимость.
То, что осталось от низких дамб и других речных сооружений в Месопотамии подверглось такому сильному разрушению, а русла рек настолько изменились, что современные инженеры не рискуют давать конкретные ответы на очевидные вопросы. Сохранившиеся холмы и водоразделы показывают, что насыпи и дамбы, защищавшие земли низовьев Евфрата, имели ширину 100 футов и длину сотни миль. Где это было возможно, существовали водосливы, по которым поднявшаяся вода отводилась в гигантские впадины в пустыне. Эти впадины занимали 650 квадратных миль, и глубина воды в них достигала 25 футов. Но как древние строители делали свои дамбы и насыпи водонепроницаемыми и не подверженными размыванию? Как их огромные резервуары открывались и закрывались, без утраты контроля над запруженной водой? На все эти вопросы археологам еще предстоит дать ответы.
Мы располагаем лишь небольшим объемом информации об одной из величайших дамб древней истории. На арабском побережье Красного моря, которое сегодня представляет собой пустыню, в течение двух тысячелетий или даже больше жили люди, которыми правила царица Савская, и процветало сельское хозяйство. Их сравнительно богатая жизнь в X веке до н. э. (дни Соломона), судя по всему, была возможна благодаря огромным дамбам, которые задерживали дождевую воду в холмах, предохраняли верхние слои почвы от эрозии и обеспечивали ирригацию. Только очень немногие западные исследователи, ни один из которых не имел инженерного образования, попали на раскопки самой крупной из них, Марибской, или Йеменской, плотины. Согласно одному из повествований, она, вероятно, была очень большой – длиной 2 мили, высотой 120 футов, шириной 500 футов (в основании). Она была построена из 15 миллионов кубических ярдов камня. Однако, согласно другому рассказу, плотина имела в четыре раза меньшие размеры и состояла из земли. Она продолжала использоваться до VI века н. э., когда разрушилась, вероятно, из-за пренебрежения. Откуда у людей царицы Савской знания о гидравлической инженерии – из Месопотамии, от египтян с другого берега Красного моря или они дошли до всего сами – неизвестно. Если самые восторженные рассказы верны, Марибская плотина была еще одним чудом света. Автор Джордж Хейралла повествует об арабах, которые в 1936 и 1947 годах исследовали остатки Марибской плотины. Они сообщили, что плотина длиной 650 метров, имела 5 водосливных и 14 ирригационных каналов. Эти исследователи обошли молчанием первоначальную высоту плотины, зато обнаружили остатки гранитной кладки очень высокого качества.
Низкий хребет Джерван, возвышающийся над Ниневией, издавна вводил в заблуждение археологов, считавших, что это либо дорога, либо дамба. Впоследствии при раскопках было доказано, что это акведук, который инженеры ассирийского царя Сеннахериба построили в VII веке до н. э. для снабжения Ниневии водой. Его самая примечательная черта – мост длиной более 1000 футов и шириной 70 футов. В одном месте он поднимается на 30 футов над водой и пересекает поток, опираясь на ступенчатые арки. На его сооружение ушло не менее двух миллионов известняковых плит. Русло акведука выложено известняковым покрытием, до сих пор сохранившим прочность. Объявив себя царем Ассирии и мира, Сеннахериб составил отчет об этом проекте для потомков, проявив небывалую для божественного представителя на земле скромность. «Я, Сеннахериб, царь Ассирии и мира, отвел на большое расстояние воды рек Хазур и Пулпуллия, воды источников близ городов Ханус и Гаммагара и воды горных источников справа и слева через канал, вырытый в долинах Ниневии. На глубоких вади построил я акведук из белых каменных блоков, через который потекла вода». Что еще удивительнее, он отдал должное инженерам и рабочим. Большой рельеф из алебастра на стене дворца Сеннахериба в Ниневии показывает, как тяжелые статуи перемещались в горной стране.
