К сожалению, он и его группа в Гарварде интересовались устройством для астрономических целей, работающим на частоте линии межзвездного водорода 1420 МГц. Поэтому они выбирали материал, который мог бы работать на этой частоте, и упустили возможность первой успешной работы трехуровневого мазера. На следующий год, после публикации теоретической работы Бломбергена, первый трехуровневый мазер был создан (1957г.) в Bell Labs Сковилом, Феером и Зайделем, которые использовали ионы гадолиния в кристалле этилсульфата лантана. Вскоре после
При создании своего мазера, Сковил и его коллеги искусно использовали принцип его работы. Количество усиливающих ионов гадолиния зависит от того, какая инверсная населенность получается между мазерными уровнями. В случае гадолиния ими были уровни 2 и 1. Разность населенностей между этими двумя уровнями зависит, кроме других вещей, от того, как быстро ионы, накаченные с уровня 1 на уровень 3, распадаются на уровень 2. Группа наблюдала, что в их кристалле в качестве примеси присутствует цезий, который, взаимодействуя с гадолинием, увеличивает скорость, с которой ион распадается с уровня 3 на уровень 2. В согласии с этим, они выбрали концентрацию атомов цезия так, чтобы оптимизировать перенос энергии между этими двумя уровнями.
В то время как первоначальный аммиачный мазер был принципиально использован в качестве стандарта частоты, из-за стабильности частоты его излучения, или еще в качестве очень чувствительного детектора, твердотельный мазер, будучи перестраиваемый по частоте, мог бы быть использован для связи и для радаров. Его можно было непрерывно перестраивать в пределах допустимой полосы частот, оставаясь с принципиально малыми шумовыми характеристиками, присущими мазеру. Перестройку можно было получить, изменяя напряженность магнитного поля.
Немного времени спустя Ч. Кикучи и его коллеги показали, что рубин является хорошим материалом для мазера. В 1955 г. инженер Вестон Вивиан начал специальные исследования в Willow Run Lab. в Мичиганском университете, поддержанные военными, с целью разработать пассивную систему с очень чувствительным приемником, с помощью которой можно было бы регистрировать микроволны, естественно испускаемые объектами (вспомним закон черного тела, гл. 3). Вивиан рассчитал, что требуется исключительная чувствительность микроволнового приемника. Кикучи вначале занимался изучением поглощений микроволн в кристаллах. Рего попросили попробовать построить хороший мазер, пригодный для этих целей. После рассмотрения трицелата хрома, который технологи с трудом вырастили, Кикучи решил использовать розовый рубин.
Р СѓР±РёРЅ является кристаллом РѕРєРёСЃРё алюминия (Рђl2O3), РІ котором РІ качестве примеси имеются атомы С…СЂРѕРјР°. Рти атомы замещают некоторые РёР· атомов алюминия Рё теряют три СЃРІРѕРёС… валентных
В январе 1957 г. Кикучи получил образец розового рубина и приступил к созданию мазера. Важным параметром конструкции мазера является угол, под которым магнитное поле направлено к оси кристалла. В то время предпочтительным углом был 15. Но при этом угле, чтобы рассчитать положение требовался компьютер, который в те дни был недоступен. Кикучи выбрал угол 5444' (рис. 44). При этом угле вычисления упрощаются так, что можно получить аналитические выражения. Они показывают, что можно построить мазер на длину волны 3,2 см, которая была хорошо знакома техникам, имеющими дело с радарами.
Однако работа продвигалась медленно, и только 20 декабря 1957 г. мазер заработал. После этого Маквортер и Мейер из MIT, весной, смогли сделать мазер, используя калий-кобальт цианид с добавкой хрома. Таунс со своими сотрудниками запустили мазер на 3 см, а Бломберген с сотрудниками с помощью этого же материала сделали свой собственный мазер на 21 см.
Калий-кобальтовый цианид очень ядовитый материал. В 1958 г. Бломберген и Таунс с женами обедали в ресторане Нью-Йорка. Миссис Таунс похвасталась перед мисс Бломберген золотой цепочкой с кулоном из великолепного рубина. Она сказала, что ее муж сделал этот подарок в ознаменования мазера. Той же ночью, в отеле миссис Бломберген спросила мужа: Когда ты собираешься сделать мне подарок в ознаменование твоего мазера? На это Бломберген ответил: Видишь ли, дорогая, мой мазер работает на цианиде. Таким образом, он избавился от необходимости покупать дорогой подарок!

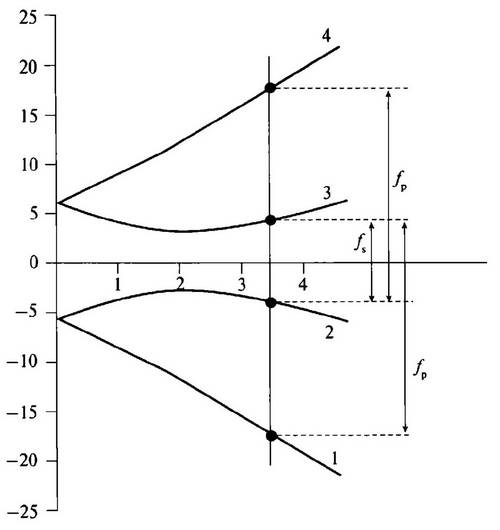

Р РёСЃ. 44. Рнергетические СѓСЂРѕРІРЅРё СЂСѓР±РёРЅР° СЃ его РѕСЃСЊСЋ РїРѕРґ углом = 5444' РїРѕ отношению Рє магнитному полю
Рубиновый мазер сделал использование РґСЂСѓРіРёС… кристаллов ненужными. Рскусственный СЂСѓР±РёРЅ был доступен, РѕРЅ прочен, удобен РІ эксплуатации, Рё СЃ РЅРёРј легко получалась перестройка частоты. Р’ совершенствовании конструкции СЂСѓР±РёРЅРѕРІРѕРіРѕ мазера активное участие РІ работе научного центра Bell Labs РїСЂРёРЅСЏР» Жозеф Гёзик.
В течение 1957 г. и 1958 г. много мазеров было построено в нескольких лабораториях, включая Гарвард. В них использовались ионы хрома в кристаллах рубина. Рубины были использованы в большом числе типов мазеров с разными характеристиками. С 1958 г. многие мазеры были построены для использования в радиоастрономии или в качестве компонент приемников радаров. Почти все они были основаны на рубинах.
