После успеха с Ro-2, в 1926 г. Рорбах занялся проектированием трехмоторных коммерческих летающих лодок. Первой была 10-местная Рорбах «Роланд» с моторами BMW- IV, приобретенная «Люфтганзой» в количестве 9 экземпляров. За ней последовала лодка «Ромар», способная перевозить 12–16 пассажиров в двух закрытых кабинах. Три таких самолета купила «Люфтганза» для полетов над Балтикой, один приобрели французские ВМС. На ней стояли новые немецкие двигатели BMW-VI.
Во второй половине 20-х годов завод Рорбаха в Копенгагене выпустил также две двухмоторные «летающий лодки» — пассажирскую «Рокко» и грузовую «Ростра». Первая была снабжена двигателями Роллс-Ройс «Кондор-3», вторая — радиальными двигателями «Юпитер-VI» [5. с. 768].
Несмотря на все усилия, Рорбаху не удалось получить крупных заказов на свою весьма дорогостоящую продукцию [8] . В 1931 г., в обстановке
Примером большой американской «летающей лодки» рассматриваемого периода может служить самолет Консолидейтед «Коммодор» (рис. 1.68). Этот двухмоторный моноплан с приподнятым на стойках над фюзеляжем крылом проектировался как дальний военно-морской разведчик, но применялся также как пассажирский, спорный перевозить от 20 до 32 человек. Всего было построено около 50 самолетов, разных по назначению и типу двигателей [5, с. 259].
8
В конце 20-х годов Рорбах вел переговоры с советским правительством об организации в СССР металлического гидросамолетостроения. Из-за требований фирмы на предоставление ей монопольного права на строительство металлических «лодок» в нашей стране это предложение было отклонено.
В Англии самым известным производителем «летающих лодок» была фирма Шорт, внешне они мало отличались от «лодок» периода первой мировой войны: для них было характерно бипланное крыло с расположенными в промежутке между крыльями двигателями и фюзеляж-лодка с килеватым днищем. Таким образом, в отношении общей компоновки гидросамолетов (впрочем, как и самолетов других типов) английские авиаконструкторы были достаточно консервативны. Однако имелось одно существенное отличие — если «лодки» времен мировой войны были целиком деревянные, то на самолетах фирмы Шорт корпус «летающей лодки» имел металлическую конструкцию.

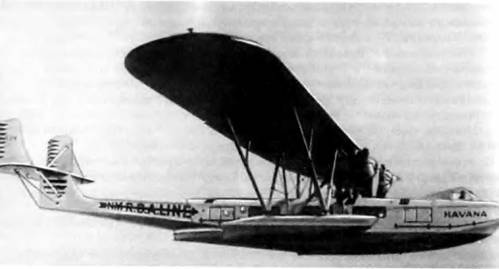

Рис. 1.68. Консолидейтед «Коммодор»
Существенным недостатком древесины как конструкционного материала было то. что она впитывает воду. Несмотря на защитные лакокрасочные покрытия корпус деревянной «летающей лодки» постепенно пропитывался влагой. В результате вес самолета увеличивался, иногда на несколько сотен килограммов. Это и послужило стимулом к использованию металла.
Освальд Шорт запатентовал идею металлического корпуса для «летающих лодок в 1921 г. В патенте он писал: „Данное изобретение касается конструкции фюзеляжей или корпусов „летающих лодок“ для металлических самолетов, в которых легкий и прочный металлический сплав, такой же как дюралюмин, может быть с успехом и безопасностью применен для создания основных частей конструкции, а также конструкции, в которой внешняя металлическая оболочка является основным силовым элементом“ (цит. по [36, с. 61–62]). Как следует из сказанного, О. Шорт был не только инициатором использования металла в конструкции „летающих лодок“, но также сторонником применения металлической работающей обшивки.
Первую „летающую лодку“ с металлической работающей обшивкой фирма Шорт построила в 1924 г. на основе двухмоторной „лодки“ времен войны Шорт F.5. Однако, опасаясь коррозии дюралюминия под воздействием морской воды, правительство Англии отказалось от покупки гидросамолетов с металлическим корпусом. Только после того, как коррозийная стойкость обшивки была усилена путем нанесением цинкового покрытия, идеи О. Шорта получили применение.
Наиболее известные „летающие лодки“ фирмы Шорт в 20-е годы — S.5 „Сингапур“ (1926 г.) и S.8 „Калькутта“ (1928 г.). Первый из этих самолетов был двухмоторным дальним морским разведчиком. Он имел хорошие для своего времени летные характеристики (в частности, этобыла единственная тяжелая „летающая лодка“ 20-х годов, максимальная скорость которой превышала 200 км/ч) и в различных модификациях применялся до конца 30-х годов. S.8 „Калькутта“ (рис. 1.69) представляла собой трехмоторный пятнадцатиместный пассажирский биплан, ставший серьезным конкурентом известному английскому пассажирскому самолету HP.42 на маршруте Англия — Индия. Почти не уступая HP.42 в скорости, Калькутта» привлекала большей безопасностью при полетах над морскими просторами. Всего построили 16 самолетов S.8.
Самой крупной «летающей лодкой» — бипланом 20-х годов был морской разведчик и бомбардировщик Блекберн «Айрис». Площадь крыла этого самолета, получившего известность своими дальними перелетами в 1927–1928 гг., составляла 230 м 2, взлетный вес — более 13тонн. В конструктивном отношении он уступал «лодкам» фирмы Шорт. Деревянная
В 1933 г. «Айрис» уступил пальму первенства многоцелевому военному гидросамолету Шорт R-6/28 (рис. 1.70). Этот 6-моторный самолет с размахом 36.6 м имел максимальный взлетный вес 31700 кг и долгое время был второй по величине «летающей лодкой» в мире (после Do-X). Конструкция его была типично «шортовской»: биплан с металлическом каркасом и двигателями, расположенными в мотогондолах между крыльями. Как и другие «воздушные гиганты» того времени, самолет не стал серийным [44, с. 61с].
Наряду с «летающими лодками» получили распространение самолеты-амфибии. Возможность взлета и посадки и с суши, и с воды делали этот тип самолета особенно привлекательным для использования в тех областях, где не имелось специальных взлетно-посадочных площадок. Образно выражаясь, амфибию можно назвать «воздушным вездеходом».

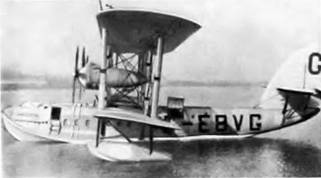

Рис. 1.69. Шорт «Калькутта»

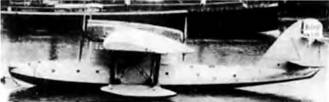

Рис. 1.70. Шорт R-6/28
Самолеты-амфибии появились еще в начале 1910-х годов [14, с. 228]. Однако большой вес и аэродинамическое сопротивление сложного поплавково-колесного шасси заметно ухудшали и без того невысокие летные характеристики самолетов Поэтому в годы первой мировой войны, когда скорость, скороподъемность и маневренность приобрели особое значение, этот тип летательных аппаратов почти полностью вышел из употребления.
Рис. 1.71. Самолет-амфибия Лоинг ОA-1С
После войны стала развиваться коммерческая авиация, и требования к самолетам изменились. Широкий выбор возможных условий эксплуатации амфибий возродил интерес к этим самолетам.
Одним из первых успешных послевоенных самолетов-амфибий был двухместный Лоинг OA-1С (рис. 1.71). Он был построен в США в 1924 г. Мощный 12-цилиндровый двигатель фирмы Паккард и необычный способ соединения фюзеляжа с поплавком без зазора между ними, позволяющий уменьшить лобовое сопротивление, обеспечили самолету такие же характеристики, как у знаменитого DH-4 с колесным шасси. С убранными в ниши в центральном поплавке колесами ОА-1С мог развивать скорость до 196 км/ч — больше других гидросамолетов того времени, обладая при этом удовлетворительной весовой отдачей — 31 %[39, с. 486]. Выступающий вперед поплавок хорошо защищал мотор и пропеллер от брызг.
Самолет имел долгую жизнь: одна из модификаций производилась в годы второй мировой войны. Лоинг ОА-1 применялся в армии, военно-морских силах, береговой охране и как коммерческий самолет.
Дальнейшее развитие самолетов-амфибий в США связано с именем И. И. Сикорского, эмигрировавшего из России в 1918 г. Он первым начал выпускать специализированные пассажирские самолеты этого типа. S-38, появившийся в 1928 г., представлял собой двухмоторный полутораплан с 8-местной пассажирской кабиной. Конструкция носила отпечаток американских «летающих лодок» серии NC, созданных Г. Кертиссом в конце первой мировой войны: двигатели были установлены на стойках между крыльями, хвостовое оперение с помощью двух балок соединялось с крылом (рис. 1.72). Внешне неказистый, получивший прозвище «гадкий утенок» [40, с. 52], этот самолет, тем не менее, принес известность и коммерческий успех и конструктору, и пассажирской авиакомпании «Пан Лмерикен», первой начавшей применять самолеты Сикорского. Надежность, разнообразные условия базирования и большой запас мощности позволяли применять S-38 в самых трудных условиях. Самолет взлетал с неподготовленных площадок и водных акваторий в Центральной и Южной Америке, на Гавайях, в Африке. Благодаря сравнительно легким и мощным звездообразным двигателям воздушного охлаждения Пратт-Уитни «Уосп» (420 л.с.) S-38 имел достаточный запас мощности чтобы продолжить полет при отказе одного двигателя (впервые на двухмоторном пассажирском самолете). Он легко маневрировал на воде, мог автономно выруливать из воды на пологий берег. Управляемость на воде была достигнута весьма оригинально — пилот поочередно выдвигал стойки с колесами, создавая тем самым разворачивающий момент. На самолете установлено несколько рекордов скорости и высоты для данного класса амфибий. Всего было построено более 100 S-38.
