Исследования показывали, что сила трения сильно зависит от степени шероховатости поверхности, и при создании скоростных самолетов требуется очень тщательная отделка поверхностей. в особенности передней кромки крыла.
Для повышения гладкости поверхности самолетов в 30-е годы стали применять потайную клепку, соединение листов обшивки встык, а не внахлест, как иногда делали раньше: повысились требования к качеству окраски, производилась полировка поверхности. Конечно, все эти мероприятия увеличивали стоимость производства, но иначе невозможно было добиться хороших скоростных качеств и большой дальности полета.
Наиболее сложным был переход на заклепки с потайными головками, т. к. это требовало дополнительной технологической операции (зенковка) для каждой заклепки, а число их на большом самолете измеряется сотнями тысяч. Поэтому вначале потайную клепку использовали только вблизи передней кромки крыла. Но

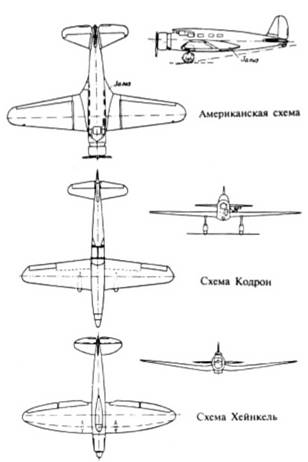

Рис. 3.51. Виды соединения крыла и фюзеляжа
Выше быди рассмотрены меры по снижению профильного сопротивление, сопротивлении интерференции и сопротивления трения. Четвертой составляющей полного аэродинамического сопротивления самолета является волновое сопротивление, обусловленное сжимаемостью воздуха. Оно начинает проявляться тогда, когда скорость полета приближается к скорости звука. Для сравнительно небольших высот и для внешних форм, характерных для самолетов 30-х годов, волновое сопротивление могло возникнуть на скоростях окаю 700 км/ч. Самолеты так быстро не летали, и озадачивать себя этой проблемой казалось бы было рано. Однако наиболее дальновидные ученые-аэродинамики понимали, что со временем эта задача перейдет из теоретической сферы в практическую. Осенью 1935 г. в Италии состоялся научный конгресс, посвященный проблемам сверхзвукового полета. Там немецкий ученый А. Буземан на основе теоретических выкладок впервые указал на достоинства стреловидного крыла при сверхзвуковых скоростях по сравнению с прямым. Правда, вопреки распространенной точке зрения, Буземан предлагал применять стреловидное крыло не для уменьшения волнового сопротивления, а для снижения потерь подъемной силы на крыле на сверхзвуке [67] [24] . Выводы Буземана были восприняты участниками конгресса с интересом, и на заключительном банкете Карман, Крокко, Тейлор и другие видные ученые-аэродинамики даже сделали на обложке меню набросок скоростного самолета со стреловидным крылом [35, с. 4].
24
Впервые внимание историков авиации на это обратил К.Ю.Косминков в докладе на X Международном симпозиуме по истории авиации и космонавтики (Москва. 1995 г.)

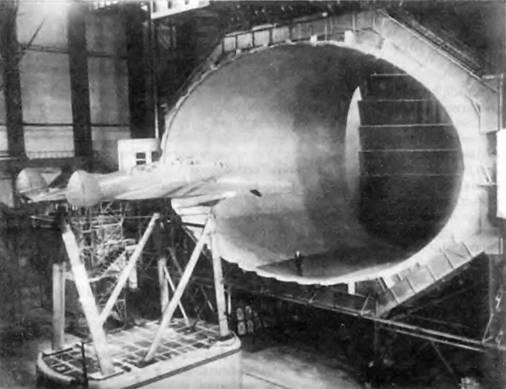

Однако практических последствий доклад Буземана не возымел. Для проверки теоретических предположений требовался аэродинамический эксперимент, а сверхзвуковых аэродинамических труб еще не было. Первые такие трубы появились только перед самой войной в Аэродинамическом институте в Цюрихе (Я. Аккерет) и в Геттингенском институте (А. Бетц).
Если говорить о конструкторах самолетов, то проблема волнового сопротивления не только не занимала их, но, видимо, даже не была известна большинству создателей авиационной техники. Так, например, в изданном в 1937 г. в СССР «Справочнике авиаконструктора» [37] термин «волновое сопротивление» вообще отсутствовал.
В целом же, в результате совместных усилий ученых и конструкторов во второй половине 30-х годов коэффициент аэродинамического лобового сопротивления Схо удалось уменьшить с 0,030-0,025 до 0,022-0,021. По сравнению с первой половиной десятилетия темп снижения этого параметра заметно уменьшился, что свидетельствовало о близости внешних обводов самолетов с поршневыми двигателями к оптимальным.
Из формулы аэродинамического сопротивления X=Cx SpV2 /2 следует, что его величина зависит не только от Сх, но и от других параметров — площади крыла и плотности воздуха (т. е. высоты полета). Так как дальнейшее уменьшение коэффициента лобового сопротивления давалось с большим трудом, авиаконструкторы пошли по пути увеличения скорости за счет большей нагрузки на крыло и повышения высоты полета.
По мере увеличения мощности силовых установок росла и оптимальная нагрузка на крыло. По оценке М. А. Левина, для лучших самолетов второй половины 1930-х годов она должна была бы составлять около 300 кг/м² [4]. Переход на такие нагрузки позволил бы увеличить максимальную скорость примерно на 100 км/ч. Однако при этом скорость отрыва от земли и. главное, посадочная скорость оказались бы недопустимо большими. Поэтому специалисты активно работали над созданием
Как уже сообщалось, в тридцатые годы на самолетах начали применять посадочную механизацию — закрылки, щитки и предкрылки. Вначале эти приспособления появились на пассажирских скоростных самолетах, потом их стали устанавливать и на военных машинах. Наибольший прирост коэффициента подъемной силы давали выдвижные закрылки Фаулера: они позволяли увеличить не только кривизну, но и площадь несущей поверхности. Во второй половине 30-х годов неоднократно делались попытки создать новый, еще более эффективный тип закрылка. К таким устройствам относятся выдвижной закрылок ЦАГИ, разработанный Ф. Г. Глассом в 1936 г.; закрылок Р. Янгмана (Англия. 1935 г.), для которою был характерен большой сдвиг назад вдоль хорды при отклонении, и целый ряд других посадочных механизмов. Все они не показали сколь-либо заметного превосходства над закрылком типа «Фаулер» и поэтому не получили широкого применения. Основное изменение в системе посадочной механизации заключалось в том, что в начале тридцатых годов щитки или закрылки обычно занимали лишь небольшую часть у корня крыла, а к концу десятилетия их длина увеличилась до 50–80 % размаха крыла На рис. 3.52 показан взлет легкого немецкого самолета Физилер «Шторьх» со «свермеханизированным» крылом. Благодаря применению предкрылков, закрылков и так называемых «зависающих» элеронов, также выполняющих роль закрылков, взлетно-посадочные скорости самолета были настолько малы, что он мог взлетать не только с небольших аэродромов, но и с лесных полян или городских площадей.
В рассматриваемый период предпринимались так- же попытки создания самолетов с крылом, которое могло менять свои размеры посредством выдвижения из фюзеляжа вдоль размаха крыла дополнительных поверхностей. Так как при этом хорда крыла увеличивалась в обоих направлениях, прирост площади оказывался намного больше, чем при использовании обычных выдвижных закрылков. Такие самолеты получили название самолетов с крылом изменяемой площади.
Рис. 3.52. «Шторьх» на взлете
Наибольшую известность приобрели работы И. Махонина и Ж. Жерена во Франции, Г. И. Вакшаева в СССР. Самолет Махонина представлял собой моноплан с раздвижным крылом телескопического типа (рис. 3.53). При выдвижении крыла его площадь увеличивалась более, чем в полтора раза. Самолет испытывался с различными двигателями на всем протяжении 30-х годов, но конструктору так и не удалось достичь убедительных положительных результатов. Жерен в 1935 г. сконструировал экспериментальный биплан «Вариволь», оба крыла которого могли менять ширину, площадь при этом изменялась на 268 %. Увеличение хорды происходило в результате выдвижения из фюзеляжа вдоль размаха крыла стальных ленте прикрепленными к ним нервюрами, обтянутых прорезиненной тканью. Из-за упругих деформации крыла самолет при испытаниях потерял устойчивость и разбился. Колес успешно прошли испытания самолета «Раздвижное крыло» (РК) конструкции Бакшаева (1937 г). Как видно из рисунка 3.54. перед посадкой на крыло самолета из фюзеляжа выдвигалось 6 телескопических секции, увеличивая площадь крыла в полтора раза. В отличие от самолета Жерена. выдвижные части крыла самолета РК имели жесткую конструкцию. При испытаниях механизм изменения площади крыла работал исправно, однако диапазон скоростей увеличился незначительно из-за большого лобового сопротивления раздвижного крыла. Кроме того, такое крыло было намного тяжелее обычного.
Еще одной потенциальной возможностью увеличить Су крыла при посадке было управление пограничным слоем (УПС). Отсос или сдув пограничного слоя позволил бы предотвратить срыв потока до значительно больших углов атаки и. таким образом, увеличить коэффициент подъемной силы.
Изучение способов управления пограничным слоем началось в Германии в 20-е годы. С 30-х годов данной проблемой занялись и советские ученые — П. П. Красильщиков, Н. А. Закс и другие; работы велись в ЦАГИ и ВВА им. Н. Е. Жуковского. Вначале это были чисто лабораторные эксперименты. Первый опытный самолете УПС AF- 1 появился в 1936 г. Он был построен и испытывался в Геттингенской аэродинамической лаборатории при участии О. Шренка. Б. Регеншайна и И. Штюпера. Крыло самолета было снабжено закрылками с отсасыванием пограничного слоя с их поверхности с помощью дополнительного двигателя мощностью 20 л.с. Критический угол атаки AF-1 был весьма большим — 22°, а посадочная скорость составляла 55 км/ч. Но в целом, из-за больших потерь мощности, сложной и тяжелой системы воздуховодов и вентиляторов метод себя не оправдал, и дальше опытов работы по УПС не пошли [33].
