6. СОСТАВ ЛАБОРАТОРИИ
На основании анализа научно-исследовательских и конструкторских работ, а также видов обработки изделий в производственных мастерских и опыта других НИИ и лабораторий, проектом установлен состав Лаборатории, указанный в таблице № 3.

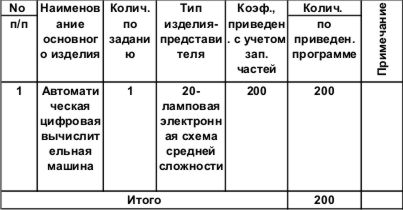

Таблица № 3
В эту таблицу не включено энергетическое и складское хозяйство (котельные, трансформаторная подстанция), так как проектом предусматривается не новое строительство, а только переоборудование готовых помещений и мастерских.
Приложение 13
«Урал» — семейство цифровых вычислительных машин общего назначения, ориентированных на решение инженерно-технических и планово-экономических задач. Первые четыре модели семейства — «Урал-1», «Урал-2», «Урал-3» и «Урал-4.» —
Созданная в 1957 г. «Урал-1» по производительности относилась к малым машинам (в основном инженерного применения) и отличалась дешевизной. Машина имела развитую систему команд (несколько минимальных форматов) с безусловной и условной передачей управления, систему сигнализации и ручное управление, позволявшее следить за исполнением программы и вмешиваться в ход ее выполнения для внесения исправлений в процессе отладки. Основные технические характеристики машины: система счисления — двоичная, форма представления чисел — с фиксированной запятой, разрядность — 36, система команд — одноадресная, быстродействие — 100 операций в 1 сек. Оперативное ЗУ машины — на магнитном барабане, объемом 1024 слова (скорость вращения 6000 об/мин), дополнялось внешним ЗУ на магнитной ленте (40 тыс. слов) и перфоленте (10 тыс. слов). В качестве устройства ввода-вывода использовались клавишное печатающее устройство и устройство на перфоленте.
В дальнейших моделях — «Урал-2», «Урал-3», «Урал-4» было введено феррит-ное ЗУ, расширена емкость внешних ЗУ на барабане (8x8192 слов) и магнитной ленте (12x260 тыс. слов), а также значительно расширен набор устройств ввода-вывода. Характерно, что уже машины «Урал-2», «Урал-3», «Урал-4» образовывали ряд программно и аппаратно совместимых моделей с комплектуемым по потребностям применения составом устройств, позволяющим в некото-рьЬс пределах варьировать производительность машины.
Ц 1964-72 гг. создан ряд также программно и аппаратно совместимых моделей «Убал-П», «Урал-14» и «Урал-16», на единой конструктивной, технологической и схемной базе, обладающих следующими чертами. Машины образуют конст-рук-гивно, схемно и математически совместимый ряд ЭЦВМ с различной проивводительностью, гибкой блочной структурой, с широкой номенклатурой устройств со стандартизированным способом подключения, позволяющим составлять! комплект машины, наиболее подходящий для данного конкретного применения; предусмотренные конструктивные и схемные возможности позволяют комплектовать вычислительные системы, состоящие из нескольких машин; предусмотренные возможности резервирования отдельных устройств машин позволяют создавать системы повышенной надежности: система схемной защиты данных, независимость программ от их места в памяти, система относительных адресов, развитая система прерываний и соответствующая система команд позволяют организовать одновременное решение нескольких задач; возможность работы в режимах с плавающей и фиксированной запятой, в двоичной и десятичной системах счисления, выборка и выполнение операций со словами фиксированной и переменной длины позволяют эффективно решать как планово-экономические, так и научно-технические задачи; система аппаратного контроля обеспечивает контроль хранения, адресации, передачи, ввода, вывода и обработки данных; большая емкость оперативного ЗУ с непосредственной выборкой слов переменной длины, эффективные аппаратные средства контроля и защиты памяти, ступенчатая адресация, развитая система прерываний и приостановок, возможность подключения памяти большой емкости с произвольной выборкой на магнитных барабанах и дисках, наличие датчика времени, аппаратуры сопряжения с каналами связи и пультов операторов для связи с машиной дает возможность строить различные системы обработки данных коллективного пользования, работающие в режиме разделения времени; унификация элементов, блоков и устройств обеспечивает хорошую технологичность серийного производства машин. Последние три модели семейства построены на полупроводниковых элементах модульной конструкции, и по чисто формальным признакам (элементная база) их надо отнести к электронным вычислительным машинам второго поколения, хотя в архитектуре их имеется много черт, присущих машинам третьего поколения.
Основные технические характеристики последней модели семейства — машины «Урал-16» таковы: представление данных — слова переменной длины, числа с плавающей запятой, числа с фиксированной запятой переменной разрядности, символы; длина слова (в битах) — 1, 2…, 48; длина массива информации (в битах) — 24, 48…,98303; разрядность чисел с фиксированной запятой — 1, 2…, 48, с плавающей запятой — мантиса 39, порядок 7; система счисления — двоичная; система команд — 300 одноадресных команд; система адресации — относительная, ступенчатая (номер массива — начало подмассива — относительный адрес слова заданной длины); время выполнения операций сложения 48-разрядных слов — 10 икс, умножения — З0 мкс; количество каналов сигналов прерывания — 64 + 24; количество уровней прерывания — 64. Оперативное ЗУ — на ферритовых сердечниках, емкостью 131–524 тыс. слов, внешние ЗУ на магн. барабане — 98-784 тыс. слов, на магнитных дисках — 5 — 40 млн. слов, на магнитных лентах — 8 — 48 млн. слов (слова длиной 24-2 бита). В качестве устройства ввода используют
Приложение 14
Главный конструктор машин «Урал»
главный инженер НИИУВМ Б. РАМЕЕВ
27 апреля 1963 г.
Выдержки из Введения к 1 части Аван-проекта ВВЕДЕНИЕ
На основании изучения типовых применений, организационных форм использования, изучения технических заданий на ряд систем переработки и материалов по зарубежным машинам разработчики пришли к выводу, что для удовлетворения основных потребностей народного хозяйства достаточен небольшой набор вычислительных машин и машины могут быть в значительной степени унифицированы с точки зрения конструкции, технологии, схем, структуры, входных языков, систем автоматизации программирования и условий эксплуатации.
Как известно, вычислительная техника принадлежит к тем отраслям науки и техники, которые развиваются особенно быстро, поэтому вычислительные машины очень быстро морально стареют. Они становятся все более сложными, в связи с этим требуют значительного времени для разработки и освоения в серийном производстве.
Выход из этого положения, очевидно, нужно искать в унификации.
Унификация элементов, устройств и машин позволит сократить сроки разработки и освоения в производстве. Унификация входных языков, систем команд позволит сократить сроки внедрения и резко повысить эффективность использования вычислительных машин в народном хозяйстве.
Унификация даст возможность сократить номенклатуру и увеличить количество изделий вычислительной техники, окажется целесообразной организация специализированных производств для выпуска унифицированных элементов, узлов и устройств, что даст возможность повысить качество изготовления и снизить стоимость.
Ограниченный типаж машин облегчит условия технической и математической эксплуатации большого парка машин (обеспечение запасными частями, обучение кадров обслуживающего персонала и программистов, модернизация машин и т. д.).
Ограниченный набор вычислительных машин и устройств различной производительности и назначения, могущих обмениваться информацией, позволяет создавать крупные системы для переработки информации, состоящие из многих машин, соединенных линиями связи. Различные ступени такой системы могут быть оборудованы машинами соответствующей производительности и сложности.
Все, что представлено в аваппроекте, базируется на реальных ОКР, серийно выпускаемых или осваиваемых, узлах и механизмах и освоенных технологических процессах.
Универсальность устройств, из которых составлены машины, гибкая блочная структура, позволяющая в широких пределах менять комплектность машин как по количеству, так и по типам устройств, возможность замены одних устройств другими с лучшими параметрами, добавление новых устройств, наличие развитой системы прерывания и связанная с этим возможность одновременной работы многих устройств, гибкая система команд, приспособленная к требованиям автоматизации программирования и многопрограммной работы, возможность объединения машин в системы, применение полупроводниковых приборов делает машины, представленные в аван-проекте, достаточно морально устойчивыми и ставит их на уровень наиболее распространенных зарубежных машин.
