Прямым развитием конструкции типа «120» стал самолёт «126». Он проектировался первоначально тоже под мотор АШ-83, но из-за прекращения производства последнего на него поставили АШ-82ФН. На этой машине окончательно отработали крыло с ламинарными профилями. Давление на поверхности крыла, набранного из профилей ЦАГИ «160545», «150545» и «14145», распределялось так, что необходимость в автоматических предкрылках, устанавливавшихся на Ла-5 и Ла-7, отпала. Таким образом, удалось устранить серьёзный дефект, свойственный предыдущим истребителям Лавочкина, — несинхронный выпуск предкрылков, которых просто не стало. Теперь лётчик чувствовал приближение к критическому углу атаки по лёгкому подрагиванию ручки управления. В штопор самолёт входил плавно и при правильном отклонении органов управления выходил из него без запаздывания. Однолонжеронное крыло у типа «126» имело полностью металлический набор и фанерную

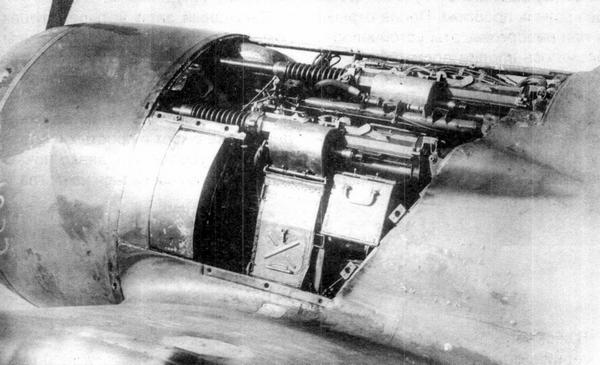

Однако лётные испытания, завершившиеся в апреле 1946 г. при участии лётчиков А. В. Давыдова, И. Е. Фёдорова и А. А. Попова, не выявили особых преимуществ самолёта «126» в лётных характеристиках по сравнению с серийным Ла-7. Основным достоинством этой опытной машины сочли вооружение из четырёх синхронных пушек НС-23С с боезапасом 290 патронов. Секундный залп возрос до 6 кг, в то время как у Ла-7 с тремя 20-мм пушками Б-20 он не превышал 3,1 кг. Создание синхронизатора для четырёх пушек такого калибра и к тому же с подвижным стволом стало беспрецедентным случаем в истории мирового самолётостроения. Конструктор А. А. Рихтер блестяще справился с поставленной задачей. Нельзя не отметить и заслуг лётчика-испытателя К. Н. Новикова, доводившего пушечную установку на истребителе. В одном из полётов из-за обрыва тяги синхронизатора были прострелены лопасти винта, но пилот благополучно посадил «раненую» машину. Этот эпизод ещё раз подтвердил возможность стрельбы из четырёх пушек через трёхлопастный винт.

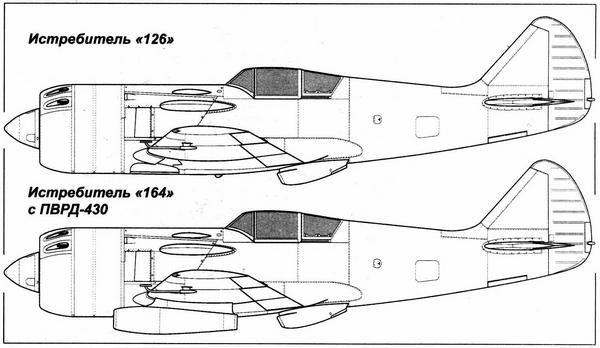

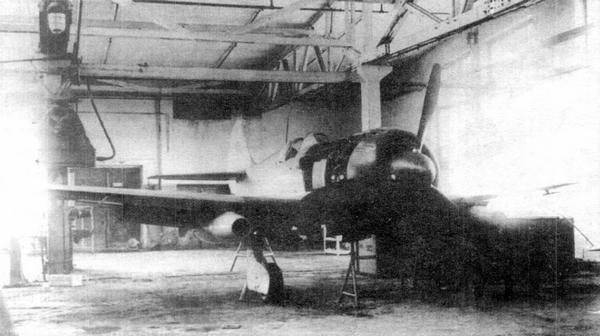

На самолётах «120» и «126» пробовали поставить в качестве дополнительных и воздушно-реактивные двигатели. Разработка новых прямоточных воздушно-реактивных двигателей ПВРД-430, проводившаяся под руководством М. М. Бондарюка, затянулась почти на два года. Весной 1944 г. сначала прорабатывался вариант установки пары таких двигателей на самолёт «120», а затем на истребитель «126»; вариант последнего с ПВРД-430 получил собственное обозначение — самолёт «164».

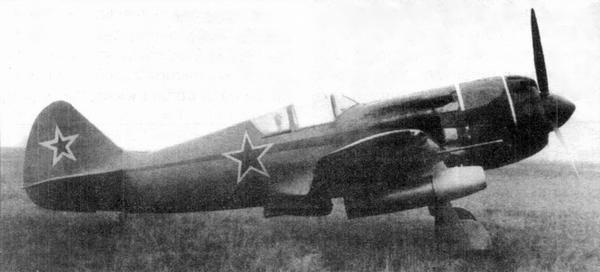

Эта машина была построена. Её лётные испытания начались в июне 1946 г. За два месяца с небольшим лётчики А. В. Давыдов и А. А. Попов совершили 34 полёта; в 30 из них запускали ПВРД. Надёжность усовершенствованных двигателей хоть и возросла, но они по-прежнему давали сбои в работе и требовали доводки. В то же время улучшение аэродинамики узлов сопряжения ПВРД с крылом в совокупности с возросшей тягой позволило довести прирост скорости (по сравнению с самолётом с отключёнными ПВРД) до 104–109 км/ч — в зависимости от высоты полёта. Но по отношению к самолёту «126» без дополнительных двигателей этот прирост ограничивался 62–64 км/ч. Выигрыш оказался невелик, но подкупала простота эксплуатации машины, да и пилотажные характеристики с работающими ускорителями остались, как у самолёта «126». Опыт работы над истребителем «164» позже использовали при проектировании других машин с ПВРД.
Сами самолёты «126» и «164», как и их предшественник «120», остались в разряде опытных. Однако старания коллектива Лавочкина не пропали даром. Технические решения, отработанные на этих истребителях, были востребованы при создании будущего Ла-9 или, как его ещё сначала называли, «цельнометаллического Ла-7».

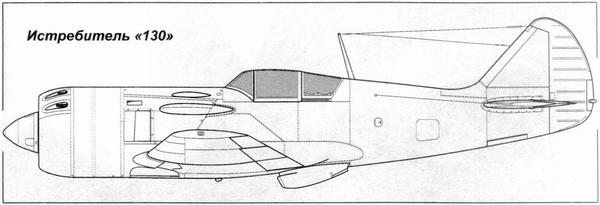

ИСТРЕБИТЕЛЬ «130»
Следующим шагом

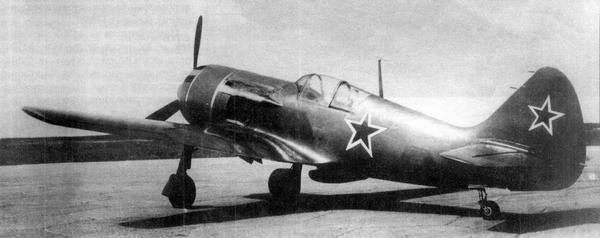

От Ла-7 у истребителя «130» мало что осталось. Прежде всего, новый самолёт был цельнометаллическим, что снизило вес планера. Крыло выполнили однолонжеронным, с работающей на кручение обшивкой. Форма его в плане изменилась, законцовки стали почти прямоугольными. Ламинарный профиль крыла и улучшение сопряжения его с фюзеляжем, достигнутое с помощью новых зализов, способствовали снижению лобового сопротивления. Как и на «126», предкрылки за ненадобностью отсутствовали.
Контуры фюзеляжа выглядели иначе, чем у Ла-7: хвостовую часть сделали короче и уже. Фюзеляж теперь конструктивно состоял из трёх частей: передней фермы-лафета, средней части с кабиной пилота и хвостовой. Средняя часть — полумонокок, задняя — монокок. Кабина получилась просторнее, чем на Ла-7. Её закрывал фонарь с меньшим числом переплётов, что улучшило обзор. На Ла-7 пилоту было порой жарковато. На самолёте «130» температурный режим в кабине сбалансировали благодаря герметизации её и отсека силовой установки, а также регулировке всасывания воздуха, подводящегося в мотор из специального заборника.
Самолёт первоначально проектировался под мотор АШ-83. Ожидалось, что максимальная скорость достигнет 725 км/ч на высоте 7500 м, дальность — 1450 км, а потолок — 10 500 м. С такими данными у этой машины имелись все шансы стать основным истребителем советских ВВС до перехода к реактивной технике. Но в связи с прекращением производства АШ-83 пришлось вернуться к АШ-82ФН. Винт тоже остался прежний — ВИШ-105В-4. Автоматика совместного управления газом и шагом винта отсутствовала.
Цельнометаллическая конструкция планера значительно снизила вес пустого самолёта, что позволило увеличить число бензобаков в крыле до пяти общей ёмкостью 825 л. Это способствовало существенному росту дальности полёта.
Машину вооружили четырьмя синхронными пушками НС-23С с боезапасом 300 патронов. Управление огнём — пневмоэлектрическое, дававшее возможность вести как раздельную стрельбу из двух верхних или двух нижних пушек, так и залповую из всех стволов сразу. У пилота стоял прицел ПБП-1Б. В носке правого полукрыла (в плоскости выпущенной стойки шасси) устанавливался фотопулемёт «Фэйрчайлд» тип 6.

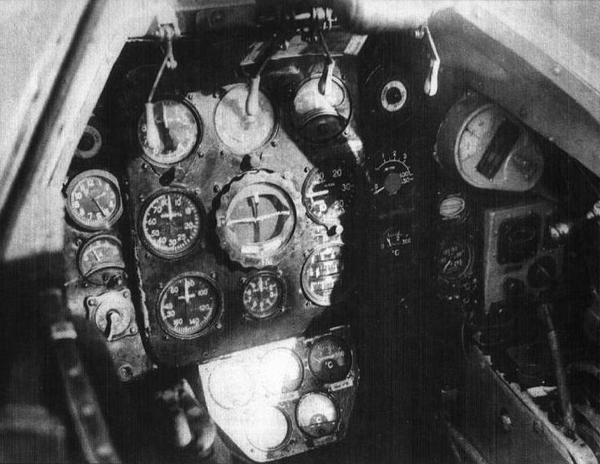

По сравнению с Ла-7 значительно обогатилось приборное оснащение. Например, наконец-то поставили авиагоризонт. В комплектацию истребителя вошли радиополукомпас (его кольцевая рамка размещалась под остеклением фонаря за заголовником кресла пилота) и ответчик системы радиолокационного опознавания СЧ-3.
