Истребитель танков «Мардер»
Шрифт:

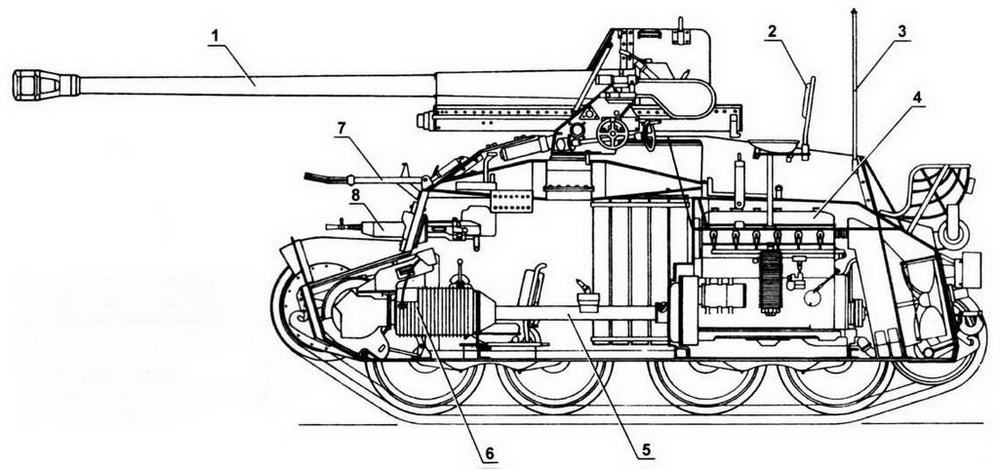

Компоновка САУ Sd.Kfz. 139:
1 — 76-мм пушка Рак 36(г); 2 — сиденье члена экипажа; 3 — антенна; 4 — двигатель; 5 — карданный вал; 6 — коробка передач; 7 — стопор пушки по-походному; 8 — курсовой пулемет
Истребитель
Самоходные установки Marder, вооруженные 75-мм пушкой Рак 40
Разработка новой противотанковой пушки калибра 75-мм, получившей обозначение Рак 40, началась на фирме Rheinmetall-B"orsig в Дюссельдорфе в 1938 году. Годом позже приступили к испытанию первых опытных образцов, которые первоначально представляли собой увеличенную до калибра 75-мм пушку Рак 38. Однако вскоре выяснилось, что технические решения, используемые для 50-мм орудия, не годятся для пушки калибра 75-мм. Например, это касалось трубчатых деталей лафета, которые у Рак 38 были изготовлены из алюминиевого сплава. При испытании опытных образцов Рак 40 такие части быстро выходили из строя. Это, а также ряд других проблем, выявившихся во время испытаний, вынудили фирму Rheinmetall-B"orsig заняться улучшением конструкции Рак 40. Но в связи с тем, что потребности в более мощной, чем Рак 38, пушке Вермахт пока не испытывал, проектирование Рак 40 шло медленно.
Толчком для ускорения работ по 75-мм противотанковой пушке стала операция «Барбаросса», входе которой выяснилась почти полная неспособность немецкой противотанковой артиллерии бороться с советскими танками Т-34 и КВ. Разработка 75-мм орудия получила новый импульс.
В декабре 1941 года завершились испытания опытных образцов новой противотанковой пушки, а в январе 1942-го ее запустили в производство. В феврале первые 15 серийных Рак 40 поступили в войска.

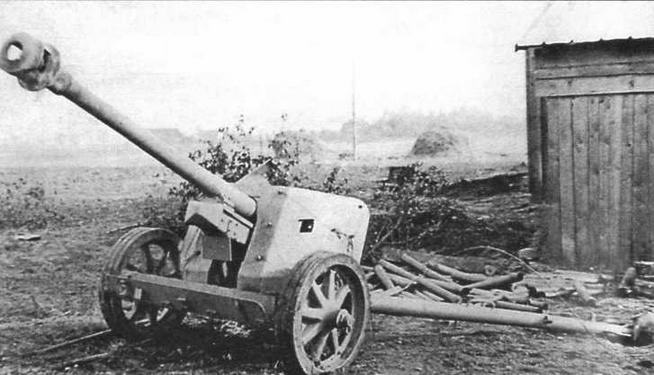

75-мм противотанковая пушка Рак 40

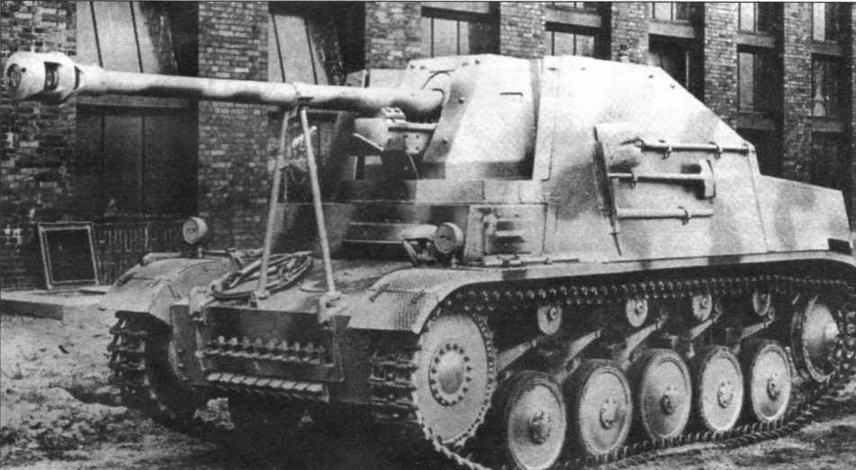

Истребитель танков Sd.Kfz.131 «Мардер II» во дворе завода FAMO-Ursus
Орудие имело ствол-моноблок с дульным тормозом, поглощавшим значительную часть энергии отдачи, и горизонтальным клиновым полуавтоматическим затвором. Скорострельность достигала 14 выстр./ мин. Лафет с раздвижными станинами обеспечивал угол горизонтального обстрела до 58°. Подрессоренные колеса со сплошными резиновыми шинами позволяли буксировать орудие механической тягой со скоростью до 40 км/ч и конной тягой 15 — 20 км/ч. Орудие оснащалось пневматическими походными тормозами, управление которыми осуществлялось из кабины тягача. Кроме того, можно было тормозить вручную, с помощью двух рычагов, расположенных по обеим сторонам лафета.
Для защиты расчета орудие имело щитовое прикрытие, состоявшее из верхнего и нижнего щитов. Верхний, закрепленный на верхнем станке, состоял из двух бронелистов толщиной 4 мм, установленных на расстоянии 25 мм друг от друга. Нижний крепился к нижнему станку, причем одна его половина могла откидываться на петлях.
В боекомплект пушки Рак 40 входили унитарные выстрелы с осколочной гранатой SprGr массой 5,74 кг, бронебойно-трассирующим PzGr 39 (болванка из твердого сплава массой 6,8 кг с 17 г трассирующего состава), подкалиберным PzGr 40 (массой 4,1 кг с сердечником
Пушка могла успешно вести борьбу со всеми типами танков Красной Армии и ее союзников на дальних и средних дистанциях. Например, PzGr 39 на дистанции 1000 м пробивал 116-мм броню, a PzGr 40 — 133-мм. Кумулятивный снаряд HL.Gr использовался для борьбы с танками на дистанциях до 600 м, при этом он гарантированно пробивал 90-мм броню.
Рак 40 являлось наиболее удачным и самым массовым противотанковым орудием Вермахта периода Второй мировой войны. Всего за 1942 — 1945 годы было произведено 23 303 пушки Рак 40. Они широко использовались для вооружения самоходных артиллерийских установок на танковом шасси, бронетранспортеров и бронемашин. За время серийного производства на различных шасси было установлено не менее 3000 орудий этого типа.

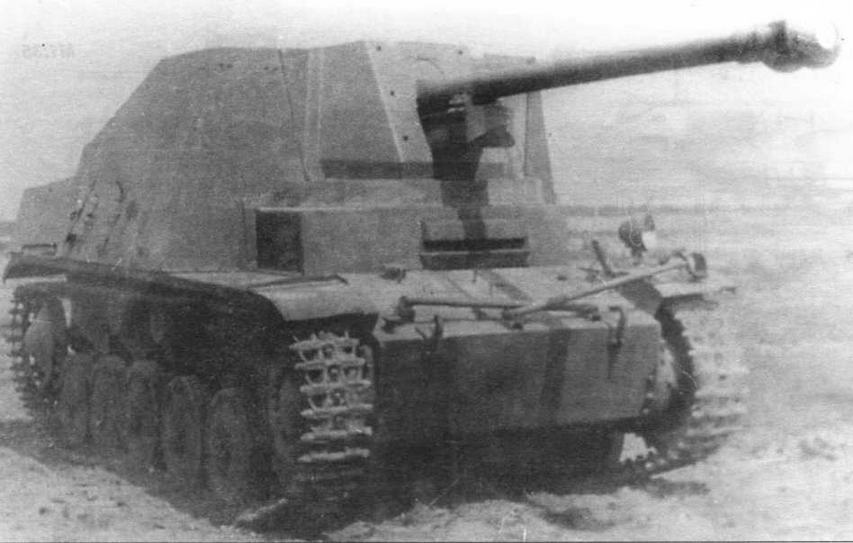

Самоходная установка Sd.Kfz.131 «Мардер II» на НИБТ Полигоне в Кубинке, 1946 год. Штанги стопора пушки уложены на верхний лобовой лист корпуса в положение по-боевому

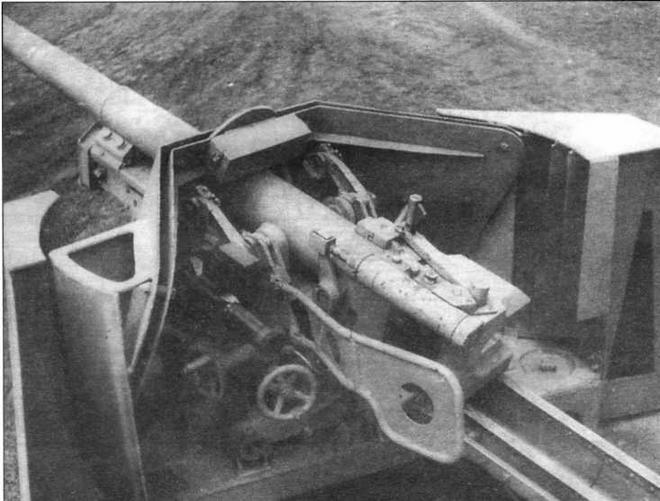

Вид на казенную часть 75-мм пушки Рак 40 и щитовое прикрытие. Обращает на себя внимание характерная немецкая двухслойная конструкция щита
18 мая 1942 года рейхсминистр вооружений Альберт Шпеер издал распоряжение, предписывающее начать монтаж пушек Рак 40 на шасси Pz.38(t) и Pz.II.
План развития вооружений сухопутных войск от 1 июля 1942 года предусматривал выпуск самоходных истребителей танков под безусловным приоритетом F"uhrer Befehl — «приказ фюрера», поэтому сроки и объемы работы следовало соблюдать в точности и любой ценой. Начались интенсивная разработка и испытания сразу нескольких боевых машин на разных шасси.

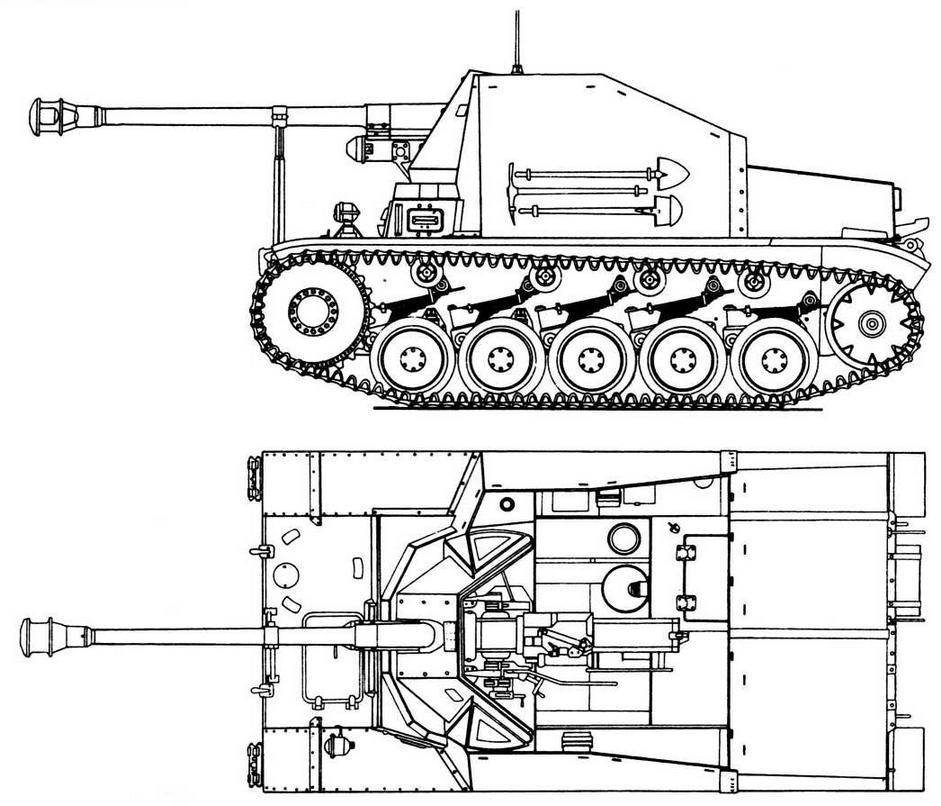

Sd.Kfz.131 Marder II

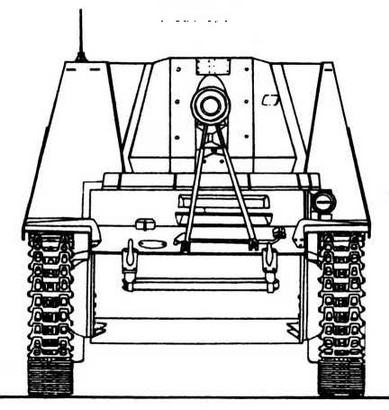

Вид спереди

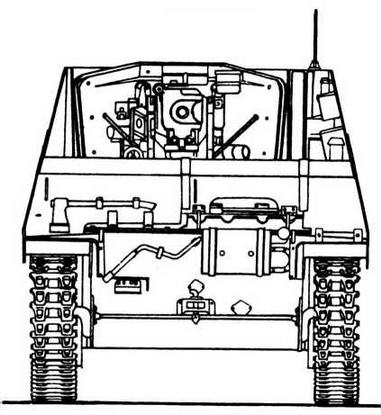

Вид сзади
В первую очередь, следует упомянуть истребитель танков 7,5 cm Pak 40/1 auf Panzerj"ager Lorraine- S(f), разработанный на базе французского тягача. До мая 1940 года фирма Lorraine поставила французской армии 618 гусеничных тягачей и бронетранспортеров Lorraine 37L и 38L, 330 из которых достались немцам. В июле — августе 1942 года 179 таких машин вооружили пушкой Рак 40, которая устанавливалась в кормовой части корпуса в неподвижной открытой сверху и сзади броневой рубке. Машина получила индекс Sd.Kfz.135, а впоследствии — название Marder I. Этот 8-тонный истребитель танков использовался в основном на Восточном фронте.
В значительно больших количествах, чем предыдущие, производились противотанковые САУ с использованием шасси массовых модификаций танка Pz.II, главным образом — модификации Ausf.F, выпускавшейся с марта 1941 по декабрь 1942 года.
На основании упоминавшегося выше распоряжения от 18 мая 1942 года министерство вооружений выдало заказ фирме Alkett на постройку прототипа самоходной установки на базе шасси Pz.II. Кроме того, берлинское предприятие получило предписание вести дальнейшее техническое усовершенствование конструкции этой боевой машины.
