Истребители Первой Мировой войны Часть 2

Иванов С. В.

«Пфальц D.XV».

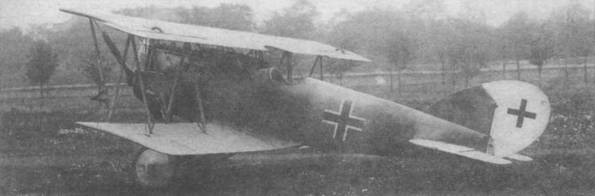

«Пфальц D.XII» № 2590/17 в ноябре 1918 года.

Пфальц D.XII

Небольшая авиационная фирма «Пфальц Флюгцойгверке» в Шпеере создала несколько интересных самолетов, хотя большинство из них осталось на стадии прототипа. Среди таких машин можно назвать Dr.I и D.VIII. В серию пошел самолет D.III, который стал предшественником машины D.XII. Самолет был создан конструкторским коллективом, который возглавлял инженер Р. Герингер, в начале 1918 года. В это время основным германским истребителем был стремительно устаревающий «Альбатрос». В апреле части начали получать новые «Фоккеры D.VII», но их выпуск разворачивался медленно, поэтому было решено создать еще один истребитель. На презентацию в Адлерсхоф. проходившую с 27 мая по 21 июня 1918 года фирма «Пфальц» представила три прототипа D.XII: один с двигателем «Мерседес D.IIIa» мощностью 132 кВт, один с двигателем «БМВ Ша» мощностью 136 кВт и один с 8-цилиндровым V-образным двигателем «Бенц Bz ШЬ» мощностью 143 кВт. Экземпляр с двигателем «БМВ» лучше всего соответствовал требованиям конкурса, но этот двигатель резервировался для приоритетного истребителя «Фоккер D.VII», поэтому «Пфальц» не могла на него рассчитывать. Поэтому в серию пошел самолет с двигателем «Мерседес». 19 июня 1918 года поступил заказ на 200 машин. На серийных самолетах обнаружились проблемы с охлаждением двигателя, поэтому в конце июня на фронт успело прибыть только пять самолетов. Но к концу сентября число самолетов в боевых частях достигло 168. В июне и июле фирма «Пфальц» выпустила 300 самолетов, а до конца сентября — еще 400. Самолеты D.XII состояли

на вооружении 18 истребительных эскадрилий. Первый D.XII попал в руки союзников в относительно целом состоянии, совершив 15 сентября вынужденную посадку в районе Дрюри. Союзников поразила надежность машины и качество ее изготовления. У германских пилотов мнение о D.XII было не столь высоким. При первой же возможности немцы старались пересесть на «бесконечно лучший» «Фоккер D.VII». D.XII считался трудным в пилотировании, неповоротливым, теряющим высоту на виражах, имевшим слишком длинный разбег и склонный к сваливанию в штопор. Зато самолет мог развивать в пикировании большую скорость. Если бы D.XII действительно был настолько плох, он не мог бы быть истребителем, однако, на этом самолете летали и успешно одерживали победы. Истребитель D.XII выпускали до октября 1918 года, когда на сборочной линии появился D.XV. Всего удалось выпустить около 750 машин D.XII, из которых только около 300 попало в боевые части.

Истребитель «Пфальц D.XII» представлял собой одноместный биплан цельнодеревянной конструкции. Фюзеляж с несущей обшивкой из двух слоев фанеры. Капот двигателя из алюминиевых листов. Крылья деревянные, двухлонжеронные, одинаковой ширины, обшитые материей. Возвышение нижнего крыла 1?3'. Элероны только на верхнем крыле из стальных трубок, обтянутых материей. Такую же конструкцию имели и рули. Киль интегральный с обшивкой фюзеляжа. Элероны и рули сбалансированные. Двигатель — рядный, 6-цшгиндровый, жидкостного охлаждения, «Мерседес D.IIIaue» мощностью 132 кВт. Радиатор лобовой из многочисленных медных трубок. Вооружение — два пулемета «Шпандау 08/15» калибра 7,92 мм по бокам от двигателя. Боекомплект 400 выстрелов на ствол.

Тактико-технические данные

Сухая масса 722 кг

Взлетная масса 902 кг

Размах верхнего крыла 9,00 м

Размах нижнего крыла 7,99 м

Длина 6,35 м

Высота 2,70 м

Площадь крыла 23,10 м^2

Максимальная скорость 180 км/ч

Потолок 5650 м

Время набора 2000 м 6 мин 5 сек

Время набора 5000 м 34 мин 8 сек

Время полета 2,5 ч

«Симеис-Шукерт D.III».

«Сименс-Шукерт D.IV».

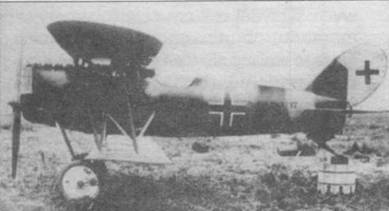

«Сименс-Шукерт D.III» № 1620/18.

Сименс-Шукерт D.III

«Сименс-Шукерт Верке» («СШВ») была одной из старейших германских фирм, выпускавших электрооборудование. Фирму основали в 1847 году. Перед войной «СШВ», как и большинство других немецких предприятий было переориентировано на выпуск военной продукции. Самолеты фирма «СШВ» выпускала и раньше. В 1909–1911 годах на фирме построили три прототипа монопланов оригинальной конструкции. Следует заметить, что фирма имела необычайно талантливый конструкторский коллектив: главный конструктор доктор Вальтер Райхель, доктор Гуго Наталис, инженеры Виллихед Форссман, Геральд Вольфф, а также братья Бруно и Франц Штеффен. В основном фирма занималась строительством гигантских бомбардировщиков серии «R», а создание одноместных самолетов было их как бы побочным занятием. В 1917 году фирма «СШВ» приобрела у польского изобретателя Генрика Бжеского патент на сдвоенный ротационный двигатель. В течение многих последующих лет фирма развивала конструкцию этого двигателя. Первые образцы развивали мощность порядка 80 кВт и использовались на малых бипланах «СШВ», прежде всего на копии «Ньюпора 11» самолете «СШВ D.I». В ноябре 1916 года фирма получила заказ на 150 самолетов D.I. До июля 1917 года, когда заказ аннулировали, фирма успела выпустить 100 машин. Самолеты применялись в основном на Восточном фронте. Вскоре появился двигатель «Сименс-Гальске SH.HI» мощностью 118 кВт. Вал 11-цилиндрового двигателя вращался влево со скоростью 25 об./сек, вращая с той же скоростью в противоположную сторону винт. Оптимальные, не очень высокие обороты были достоинством двигателя, но в то же время приводили к его перегреву, так как не удавалось добиться нужного потока охлаждающего воздуха. Тем не менее инженеры Вольфф и Глокнер установили двигатель SH.II1 на прототипы самолета D.III (так обозначался самолет под новый двигатель). Прототипы облетали в начале 1917 года. Однако первые серийные самолеты начали поступать в боевые части лишь в январе 1918 года. Первыми самолеты D.III получили 12-я и 15-я эскадрильи, действовавшие в составе П-го истребительного полка на Западном фронте. Первые боевые вылеты самолеты совершили лишь в апреле 1918 года. Но командир П-го полка капитан Рудольф Бертольд составил на самолет разгромный рапорт, в результате чего все D.III отозвали из частей и направили на завод-изготовитель для устранения недостатков. Основные претензии предъявлялись к недоработанным двигателям. Истребители снова вернули в части лишь в июле 1918 года. На этот раз их применяли в основном в частях территориальной обороны: Kesta 2, 4Ь. 5, 6 и 8 (Kampfeinsitzerstaffel — боевая эскадрилья одноместных самолетов). В августе 1918 года появился самолет D.IV. От предшественника он отличался тем. что ширина обоих крыльев стала одинаковой -1,01 м, а правые крылья стали на 7 см короче левых, чтобы скомпенсировать крутящий момент двигателя. В результате немного увеличилась горизонтальная скорость самолета. Всего построили около 200 машин D.III и D.IV. Несмотря на кургузый фюзеляж самолет оказался самым скороподъемным истребителем Первой Мировой войны.

Siemens — Schuckert D. III

При этом самолет отличался очень неплохой горизонтальной скоростью и маневренностью. Но частые аварии недоработанного двигателя снижали боевую ценность машины. Боевые качества самолета D.IV по достоинству оценил Эрнст Удет, командир Jasta 4, дислоцированной в Меце. Летая на D.III и D.IV, он одержал более десятка побед. На самолетах D.III и D.IV летали 14-я и 25-я истребительные эскадрильи, а также одна истребительная эскадрилья морской авиации. 5 ноября 1918 года I-й истребительный полк запросил двенадцать машин D.III, но не успел их получить до подписания перемирия. Самолет D.III (D.IV) представлял собой одноместный одномоторный истребитель-биплан цельнодеревянной конструкции. Фюзеляж с работающей обшивкой образовывался восемью лонжеронами и шестью шпангоутами, соединенными диагональными усиливающими накладками. По всей длине фюзеляж имел округлое сечение. Обшивка из двух слоев фанеры. Хвостовое оперение составляло интегральную часть фюзеляжа. Капот двигателя, а также верхняя и нижняя стороны фюзеляжа до кабины были обшиты алюминиевым листом. Под фюзеляжем имелся дополнительный сегмент киля, к которому крепился хвостовой костыль, амортизированный резиновым шнуром. Крылья деревянные, двухлонжеронные, прямые, без возвышения, обшитые материей. Элероны с угловой балансировкой из стальных трубок с матерчатой обшивкой на верхних и нижних крыльях. Между крыльями одна пара V-образных распорок и растяжки из стальной проволоки. Рули деревянные, с матерчатой обшивкой, с угловой балансировкой. Шасси с двумя стойками из стальных трубок каплевидного сечения. Колеса с общей осью и пружинным амортизатором. Двигатель — 11-цилиндровый, биротационный «Сименс-Гальске SH.HI» мощностью 118 л.с. (D.III) или SH.IIIa (D.IV) мощностью 147 кВт. Винт деревянный, четырехлопастный. Поскольку кок винта дополнительно ограничивал поток воздуха через двигатель, в нем сделали четыре больших отверстия. Вооружение — два пулемета «Шпандау 08/15» калибра 7,92 мм, установленные на фюзеляже перед кабиной пилота и стреляющие через диск винта с помощью синхронизатора «Шнайдер».

Тактико-технические данные самолета «СШВ D.III» (D.IV)

Сухая масса 543 (540) кг

Взлетная масса 725 (735) кг

Размах крыла 8,43 (8,35) м

Длина 5,6 (5,7) м

Высота 2,8 (2,72) м

Площадь крыла 18,82 (15,12) м

Максимальная скорость 180 (190) км/ч

Потолок 8000 м

Время полета 2 ч

Время набора 1000 м 1,75 (1,9) мин

Время набора 4000 м 9 (9,1) мин

Время набора 6000 м 20 (15,5) мин

Великобритания

DH.2

DH.2

Английская фирма «Эйркрафт Мануфакчуринг Ко» («Эйрко») весной 1915 года предложила одноместный истребитель с толкающим винтом. Создал самолет Гоффри де Хевиленд. Это был уже не первый самолет такой схемы, созданный данным конструктором, но первым одноместным и со ротационным двигателем. К толкающему винту конструктор обратился вынужденно, поскольку в отсутствие синхронизатора только так можно было обеспечить защиту передней полусферы без риска повредить пропеллер. Англичане отказались использовать отражатель Гарроса, считая это приспособление бесперспективным паллиативом. С другой стороны, они вполне оценили жестко зафиксированные пулеметы, наводимые разворотом всего самолета. Поэтому пулемет на DH.2 стоял неподвижно. На самолете использовались американские пулеметы «Льюис» и «Виккерс». Их выпускали

по лицензии с 1913 года в Льеже, Бельгия. Пулеметы состояли на вооружении бельгийской и английской армий. Скорострельность составляла 600–650 выстрелов в минуту. Эти пулеметы устанавливали на английские самолеты с 1914 года. Самолет DH.2 представлял собой английский ответ на немецкие истребители «Фоккер Е» и D. Самолет DH.2 был готов в мае 1915, его облетал сам де Хевиленд 1 июня 1915 года. Завершив испытания, прототип (№ 4732) 26 июля отправили во Францию для испытания в боевых условиях. Но уже в первом боевом вылете, состоявшемся 9 августа 1915 года, пилот капитан Роналд Максвелл-Пайк был сбит и умер от ран. Самолет, правда в разбитом состоянии, попал в руки противника. Несмотря на столь трагическое начало, фирма «Эйрко» получила заказ на 100 самолетов. Перовначально, самолеты по одному доставлялись в разные эскадрильи (11, 15, 18). Первой эскадрильей, полностью оснащенной самолетами DH-2, стала 24-я эскадрилья капитана Лейно Дж. Хокера. В феврале 1916 года, эскадрилья, располагавшая 12 самолетами DH.2, перебазировалась в Бертангль, Франция и приступила к вылетам на сопровождение разведывательных самолетов. Угроза со стороны «Фоккеров», помноженная на иррациональный страх английских пилотов, приводила к тому, что разведывательные самолеты обычно вылетали на задание в сопровождении нескольких, а то и более десятка истребителей. Поэтому пилоты 24-й эскадрильи имели достаточно работы. Пилоты по началу не слишком восторженно отнеслись к самолету DH.2. Для истребителя он имел слишком слабую динамику разгона, легко сваливался в штопор, а у ротационного двигателя «Моносупейп» часто срывало головки цилиндров. Поскольку двигатель находился между крыльями, сорванная головка часто отлетала прямо в лонжерон крыла или распорку между крыльями. В результате самолет буквально складывался в воздухе и камнем падал на землю. Поскольку парашютами летчики в это время не пользовались, пилот погибал вместе с машиной. В 1916 году так погибло двое английских пилотов из 24-й эскадрильи: лейтенант А.Э. Глю и капитан Д. Уилсон. Но вскоре пилоты убедились, что DH.2 не так уж плох. Это была довольно прочная и маневренная машина. В открытой кабине пилот был открыт всем ветрам, что особенно ощущалось зимой. В течение трех последующих месяцев самолеты DH.2 поступили в 29-ю и 32-ю эскадрилью. Крупный воздушный бой с участием пилотов 24-й эскадрильи имел место 19 марта 1916 года. К тому времени лейтенант Д.Х. Тидмарч уже открыл боевой счет, сбив на DH.2 немецкий разведывательный самолет в районе Бапома. С «Фоккерами» DH.2 встретились 25 апреля. В этот день три истребителя DH.2 и четыре В.Е.2с вылетели на сопровождение разведывательного В.Е.2с из 15-й эскадрильи. Во время полета англичан атаковало несколько «Фоккеров Е.Ш». И тут оказалось, что в руках опытного пилота DH.2 ничуть не уступает немецкому истребителю. Лейтенант С.Э. Коувен быстро и прочно сел на хвост одному «Фоккеру». Германцу удалось спастись, лишь уйдя в резкое пике, какое английский самолет выдержать не мог. Как выяснилось позднее, Коувен едва не сбил самого Макса Иммельмана. Другим недостатком самолета было слабое вооружение. Одиночный «Льюис» с диском на 47 патронов не позволял вести долгий бой. В июне 1916 года два пилота 24-й эскадрильи — Д.Х. Тидмарч и А.М. Уилкинсон — решили усилить вооружение своих самолетов. Они попросили механиков, установить на свои машины два «Льюиса» параллельно, а также подвесить внутри кабины карманы для запасных дисков. Боеспособность самолета резко возросла, но… тут последовал запрет на подобные переделки со стороны командования. Кто-то из начальства посчитал, что переделанный таким образом самолет потеряет свои летные качества, кроме того, было заявлено, что настоящему пилоту для боя достаточно одного пулемета с боекомплектом 47 патронов. Идиотов в английских штабах всегда хватало. Но тут вмешался командир эскадрильи майор Хокер, который «освободил» своих пилотов от выполнения безумного приказа, а также приказал оснастить вторым пулеметом и свою машину. Довооруженный DH.2 уже вполне мог вести бой с непобедимыми до того времени «Фоккерами». 20 апреля был сбит первый германский истребитель, 22 апреля — второй. Вскоре англичанам удалось восстановить паритет. Пилоты одержали множество эффектных побед. В историю вошла одиночная атака майора Л. Риса на 10 двухместных немецких самолетов. Майор сбил две машины, а остальные рассеял. Сам Рис получил ранение, но сумел посадить машину на своей территории. За это майора представили к высшей английской награде Кресту Виктории. Это событие произошло 1 июля 1916 года во время битвы над Соммой. 9 сентября капитан Л.П. Эйззлвуд из 32-й эскадрильи ударил колесами своего DH.2 по хвосту «Альбатроса СЛ». Самолет потерял шасси, но удержался в воздухе. Эйззлвуд посадил машину на брюхо на своем аэродроме, а немецкий самолет рухнул в районе Миромона. 31 августа 1916 года в 29-ю эскадрилью перевели сержанта Дж. Т.Б. Маккаддена, который до того времени летал на F.E.2d в составе 20-й эскадрильи. Свою первую победу на DH.2 Маккадден одержал уже 6 сентября. Маккадден станет одним из лучших английских асов. До конца 1916 года самолетами DH.2 оснастили шесть эскадрилий на Западном фронте, две эскадрильи в Палестине, по одной эскадрилье в Македонии и на Ближнем Востоке, четыре учебные эскадрильи в Великобритании и Египте. Всего было построено 450 самолетов. По несколько машин DH.2 имелось в некоторых эскадрильях ПВО, базировавшихся в Великобритании. Например, 17 июня 1917 года капитан Р.С. Сондби на DH.2 атаковал цеппелин L48, не зная, что с другого борта цеппелин атакует на «Кемеле» лейтенант Л.П. Уоткинс из 37-й эскадрильи. Цеппелин был сбит, победа досталась Уоткинсу. Но дни самолета DH.2 быстро закончились. Во второй половине 1916 года на фронте появились новые германские истребители «Альбатрос D.II» и «Гальберштадт D.I». С ними этажерки DH.2 уже тягаться не могли. 23 ноября 1916 года в бою погиб командир 24-й эскадрильи майор Лейно Дж. Хокер. Его сбил Манфред фон Рихтгофен, это была 11-я победа немецкого аса. В декабре 1916 года шесть самолетов DH.2 завязали бой с пятью «Альбатросами D.II». Англичане потеряли пять машин, не сумев причинить потерь противнику. Это был знак, что самолет DH.2 пора снимать с фронта, что и произошло к концу января 1917 года.

«Эйрко DH.2» заходит на посадку на аэродром Боваль во Франции, 1916 год.

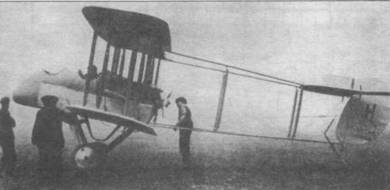

Прототип DH. 1А перед пробным полетом.

Самолет DH.2 представлял собой одноместный биплан смешанной конструкции. Фюзеляжная гондола деревянная, частично обшита материей, частично — фанерой. Хвостовая ферма представляет собой две плоские решетки из стальных труб. Спереди ферма крепилась к задним лонжеронам верхнего и нижнего крыла, сходя на нет в районе хвостового оперения. Хвостовое оперение деревянное, обшитое материей. Крылья деревянные, двухлонжеронные, с возвышением 4 гр и одинакового размаха. Верхнее крыло из трех частей, нижнее — из двух. Крылья разделены четырьмя парами вертикальных стоек. Обшивка матерчатая, элероны на обоих крыльях. Шасси деревянное с обшей осью и резиновым амортизатором. Двигатель ротационный «Гном Моносупейп» мощностью 73 кВт или «Ле-Рон» мощностью 81 кВт. Винт толкающий, деревянный, двухлопастный «Интеграл D.G.70 диаметром 2500 мм. Иногда применялся четырехлопастный винт. Бензобак объемом 119 л находился в фюзеляже за кабиной пилота. Промежуточный бак находился в левом верхнем крыле. Вооружение: один (иногда два) пулемета «Льюис» калибра 7,7 мм. Боекомплект три диска по 47 патронов.

Тактико-технические данные самолета DH.2 с двигателем «Гном»

Сухая масса 428 кг

Взлетная масса 654 кг

Размах крыла 8,61 м

Длина 7,68 м

Высота 2,91 м

Площадь крыла 23,13 м^2

Колея 1,75

Ширина крыла 1,44 м

Макс. скорость у земли 150 км/ч

Макс. скорость на 2700 м 142 км/ч

Время набора 2700 м 20 мин 30 сек

Потолок 4270 м

Время полета 2,5 ч

DH-2

Бристоль MIC

Работы над самолетом начались еще в 1910 году. Тогда самолет носил обозначение «Бристоль 20» (код М1.С появился с началом серийного производства). Летными качествами и скоростью он значительно превосходил распространенные «Ньюпоры», но на вооружение английской армии принят не был. Причины отказа точно не известны, скорее всего обычная глупость старых генералов или чьи-то интриги. К самолету предъявлялись разные надуманные, а то и вовсе абсурдные претензии, имевшие целью просто погубить перспективный проект. Схема верхнеплана тогда уже была хорошо известна и использовалась на самолете «Моран-Солнье». Но «Бристоль М1С» выгодно отличался от аналогов низкой массой, хорошей маневренностью и высокой скоростью. Обзор из кабины был отличный. Конструктору самолета Фрэнку Барнуэллу пришлось «попридержать» самолет, поскольку перед войной приоритет имели бипланы. Лишь появление немецких «Фоккеров», сметавших с неба все, что летало, дало самолету шанс. «Бристоль MIС» облетали в июле 1915 года, но прошел еще год, прежде чем поступил первый заказ на 125 машин. Из них только 35 попали в боевые части и то на второстепенных фронтах в Палестине. Македонии и Месопотамии. Остальные самолеты были тут же отправлены на склады. Тем не менее, английские пилоты, летавшие на «Бристолях МIС», сумели настрелять множество немецких и турецких «Альбатросов». Несколько машин продали в Чили, где их активно применяли в местных военных конфликтах. Самолеты этого типа совершили перелет через Анды (12 декабря 1918 года). Самолет «Бристоль МIС» представлял собой одноместный верхнеплан цельнодеревянной конструкции. Фюзеляж образовывал каркас, профилированный так, что в сечении имел окружность. Обшивка передней части фюзеляжа алюминиевый лист, остального фюзеляжа — материя. Крыло с возвышением, двухлонжеронное, тонкого профиля. Передняя кромка эллиптическая, задняя прямая. Обшивка матерчатая. Хвостовое оперение из стальных трубок, обшитых материей. Обтекаемость фюзеляжа обеспечивал массивный кок винта. Двигатель ротационный «Ле-Рон 9J» мощностью 80 кВт. Винт деревянный, двухлопастный. Вооружение — один неподвижный пулемет «Виккерс» калибра 7,7 мм, установленный на фюзеляже перед кабиной пилота по левому борту. Пулемет стрелял через диск винта с помощью синхронизатора системы Константинеску.
