Из созвездия «Скорпиона»

В этот раз в рубрике «Артмузей», в продолжение темы иностранных пистолетов-пулемётов («КАЛАНИКОВ», №9/2008, «Северный гость»), мы затронем творчество чешских оружейников – речь пойдёт о субкомпактном пистолете-пулемёте Scorpion Vz. 61, который является одним из немногих образцов этого класса стрелкового оружия, разработанных и принятых на вооружение в странах Варавского договора.

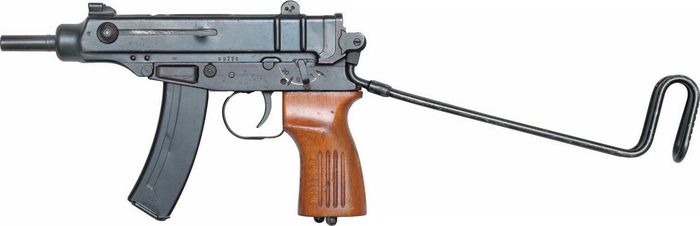

Общий

вид 7,65-мм пистолета-пулемёта Scorpion Vz. 61 c разложенным прикладом

В начале попробую ответить на появившиеся вопросы читателей «КАЛАШНИКОВА» относительно концепции рубрики «Артмузей».

Начальная идея весьма проста – познакомить любителей оружия с интересными с самых разных точек зрения образцами стрелкового оружия, которые хранятся в фондах Военно-исторического музея артиллерии, инженерных войск и войск связи. Кроме того, журнальный формат позволяет не только представить оружие в классическом музейном виде – профиль за стеклом с краткой аннотацией и тематическим антуражем, но и заглянуть внутрь, проиллюстрировав особенности конструкции, о которых все слышали, но мало кто видел.

В общем, сейчас рубрика «Артмузей» представляется нам своеобразной печатной витриной крупнейшей мировой оружейной сокровищницы, которой по праву считается Артиллерийский музей. Редакция внимательно следит за реакцией читателей на публикуемые в рубрике материалы, прислушивается к советам и старается принимать во внимание пожелания относительно выбора образцов. Остаётся лишь опять сожалеть о том, что журнал выходит только 12 раз в год, а оружия в музее многие тысячи. С другой стороны, пусть рубрика никогда не кончается…

Итак, Scorpion Vz. 61.

Пожалуй, по всемирной узнаваемости среди всего стрелкового вооружения армий стран, когда-то входивших в Варшавский договор, «Скорпион» уступает только автомату Калашникова. Причём даже после окончания холодной войны иностранные политологи были склонны относить этот ПП вместе с АК к обязательным атрибутам международного терроризма. Пыл поугас только после вступления Чехии в блок НАТО, чьё оружие, разумеется, стреляет исключительно в интересах мира во всём мире и отлично смотрится в голубиных клювиках «миротворцев» вместе с символической веточкой.

Понятно, что в действительности распространению системы АК способствовала неприхотливость, надёжность и дешевизна «калашникова», сделавшие возможным его эффективное использование в самых разнообразных и тяжёлых условиях, в том числе малообученными бойцами. И на сегодняшний день автоматы системы Калашникова различных модификаций и изготовителей продолжают оставаться основным образцом стрелкового оружия многих армий мира.

«Скорпион» с АК никоим образом не соперничал, а создавался как вспомогательное оружие для экипажей бронетехники, гранатомётчиков, связистов и т. п. Пришёлся он и ко двору самых разношёрстных вооружённых формирований благодаря удачной комбинации возможности ведения автоматического огня с одной руки, компактности и простому обращению. Понятно, что точность и кучность «однорукой» стрельбы очередями оставляла желать лучшего даже с учётом маломощности патрона (7,65х17), но сама её возможность в сложной ситуации для оружия скрытого ношения дорогого стоили…

Пистолет-пулемёт Scorpion Vz. 61 был принят на вооружение чехословацкой армии в 1963 году. Он представляет собой оружие под патрон 7,65х17 (.32 АСР) со свободным затвором, отъёмным коробчатым магазином вместимостью 10 или 20 патронов, складывающимся проволочным прикладом и двухрежимным ударно-спусковым механизмом.

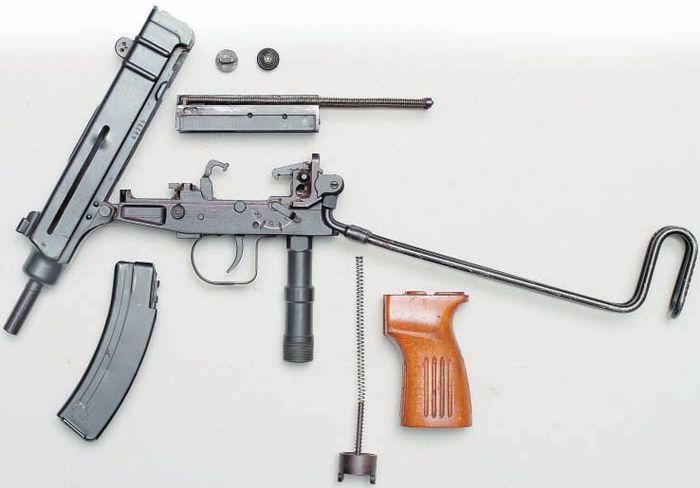

Частичная

разборка ПП Scorpion Vz. 61. Из рукоятки извлечена только пружина замедлителя, сам механизм помешала достать загустевшая консервационная смазка, которую вы наверняка заметили и на других снимках

УСМ курковый (выстрел производится при закрытом затворе) с инерционным замедлителем. Принцип работы замедлителя схож с тем, что используется в АПСе. Рычаг замедлителя взаимодействует с вырезом в задней части затвора, задерживая его возвращение в переднее положение. Пружина и основные части замедлителя смонтированы внутри рукоятки управления огнём. Использование замедлителя позволило снизить темп стрельбы из ПП с относительно лёгким затвором и компактным возвратным механизмом до приемлемых 750 выстрелов в минуту.

Боевая пружина курка многожильная спиральная, а возвратный механизм оснащён двумя пружинами.

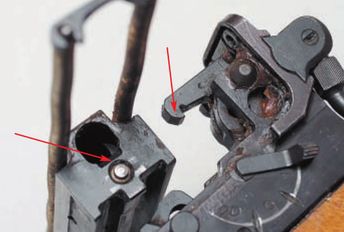

Стрелками показаны рычаг замедлителя и ответная часть затвора, за которую он удерживается в заднем положении

а – капсулированная многожильная спиральная боевая пружина,

б – двухэлементный симметричный отражатель

Отведение затвора в заднее положение осуществляется с помощью «зализанных» рукояток по обе стороны ствольной коробки. В процессе стрельбы эти «кнопки» двигаются вместе с затвором, что накладывает некоторые ограничения на способы удержания ПП двумя руками.

Отведение затвора в заднее положение осуществляется двумя пальцами

Ствол длиной 115 мм с шестью правыми нарезами неподвижно закреплён в ствольной коробке.

«Скорпион» оснащён автоматической затворной задержкой – затвор останавливается в крайнем заднем положении по израсходовании всех патронов в магазине. При присоединении наполненного магазина затвор автоматически срывается с задержки, что ускоряет процесс перезаряжания увеличивая практическую скорострельность. Кнопка затворной задержки находится слева перед спусковой скобой.

Стрелкой указана кнопка автоматической затворной задержки

Выбрасывание стреляных гильз осуществляется вверх, через окно в ствольной коробке, которое при этом совмещается со сквозным отверстием в теле затвора, существенно набегающего на ствол в запертом положении. Отражатель из двух симметричных элементов жёстко установлен на спусковой коробке.

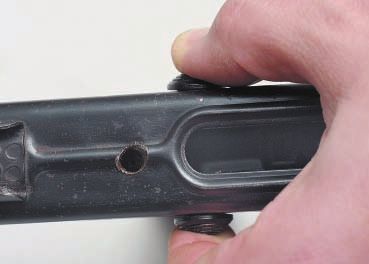

Вид снизу на затвор с возвратным механизмом. Обратите внимание на сквозное отверстие в затворе, через которое выбрасываются стреляные гильзы
