Изделия из керамики
Шрифт:
Завершив роспись, надглазурные краски для закрепления обжигают в муфельной печи. Этот процесс необходимо выполнять при температуре, не превышающей 850 °C. Нагрев должен быть постепенным, иначе краски могут вскипеть.
От недожога краски становятся матовыми, а от пережога могут перегореть и обесцветиться. Поэтому оптимальное время обжига (обычно от 1,5 до 2,5 часа, не считая времени нагрева и остывания) нужно найти для ваших красок опытным путем. Закончив обжиг, выключите печь и, не открывая ее, дайте изделиям медленно остыть, иначе от быстрого охлаждения в красочном слое появится множество мельчайших трещин.
После закрепительного обжига посуда не боится влаги и высокой температуры, противостоит воздействию слабых кислот, поэтому ее можно
Не огорчайтесь, если не удастся купить керамические надглазурные краски или воспользоваться муфельной печью. Настенные тарелки можно расписывать и так называемым холодным способом – обычными масляными красками или жидким калийным стеклом, подкрашенным акварельными красками из тюбиков (о специальных красках для холодной керамики далее). Обжиг, как вы уже догадались, в этом случае не нужен, но пользоваться такими поделками по прямому назначению нельзя – они будут чисто декоративными (рис. 73 а, 73 б).
Рис. 73 а.
Рис. 73 б.
По внешнему виду тарелки, расписанные холодным способом, почти не отличаются от тех, на которые узор нанесен керамическими красками. Высохнув, краски довольно прочно держатся на поверхности изделия.
Чтобы повесить декоративную тарелку на стену, вырежьте из куска кожи петлю и клеем БФ-2 приклейте ее к донышку.
Обжиг керамики
Виды и режимы обжига
В старину обжиг производили в костре. Этим способом можно воспользоваться и сейчас, если речь идет о неглазурованных глиняных изделиях. Делается это следующим образом: в земле выкопайте яму, на дно ее аккуратно положите сухие дрова, солому и т. п., а на них – высушенные глиняные изделия. Переложите их соломой и дровами с таким расчетом, чтобы при выгорании топлива они не упали и не разбились. Заполните дровами и углем яму доверху. Зажгите костер и поддерживайте огонь в нем в течение нескольких часов. Обжиг начнется, когда костер осядет. Весь его жар остается в яме. Готовые изделия можно извлечь только на следующий день.
Чтобы обжигать в домашних условиях небольшие глиняные изделия, потребуется муфельная печь. Печь с температурой нагрева до 950 °C можно сделать из бытовой электрической плитки. Главной частью печи является муфель, в котором и производят обжиг.
Сначала нужно слепить муфельную чашку. Для этого приготовьте огнеупорную глиняную массу (1 часть глины на 3 части толченого огнеупорного кирпича). Из картона сделайте форму, пропитайте ее парафином или воском и нанесите на внутреннюю поверхность глиняную массу слоем 10 мм. Когда глина слегка подсохнет, она сама отскочит от формы. Наносить глину на наружную поверхность коробки нельзя, так как во время сушки она сильно сжимается, а картонная коробка не позволит ей этого сделать, и муфель покроется трещинами.
Муфельную чашку сушат при комнатной температуре 4–5 дней, затем обрабатывают поверхность наждачной бумагой или напильником, обратив особое внимание на то, чтобы нижняя часть ее плотно прилегала к электроплитке. Досушивают муфель на электроплитке (время от времени включая ее) в течение двух-трех часов при температуре 100 °C и производят окончательный обжиг.
Готовую муфельную чашку поместите в корпус, выполненный из стального листа толщиной 0,5–0,9 мм (крышку закрепите винтами). Для укрепления металлического корпуса на керамической чашке между ними установите П-образную распорку, которая нижней частью будет упираться в керамический муфель, а верхней – в крышку корпуса. Свободное пространство
Внимание! Все работы с включенной электрической плиткой нужно выполнять с соблюдением правил техники безопасности. В связи с тем, что обжиг керамических изделий длится долго, электроплитка должна стоять на несгораемом основании (толстой асбоцементной плите, кирпичах), вдали от легковоспламеняющихся предметов. Работать во время обжига изделий нужно в сухих рукавицах и пользоваться исправным инструментом.
Обжиг глазурованных изделий
Керамические изделия, покрытые глазурью, обжигаются в два этапа, первый (утильный обжиг) – при температуре около 800 °C. Впрочем, температура при этом может быть разной, все зависит от вида глазури и цели декорирования. Например, чтобы изделие имело матовую поверхность, некоторые глазури обжигают при той же температуре, что и утиль. При низких температурах цвет глазури более насыщенный, чем при высокой.
Для работ по обжигу глазурованных изделий готовят пробы, так как в сыром и обожженном виде глазурь имеет разный цвет. Поэтому каждую глазурь маркируйте на банке, где она хранится, и, соответственно, на обожженных образцах. Желательно иметь пробы глазури, обожженной при разной температуре, – это обогатит вашу палитру. Кроме того, необходимо все время делать пробы по смешиванию. Например, если нижний красочный слой изделия покрыт легкоплавкой глазурью, а верхний – тугоплавкой, то можно достичь красивых декоративных эффектов.

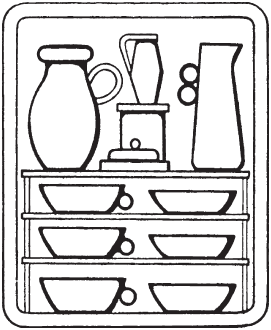

Глазурованные изделия располагают в печи на специальных полочках и подставках. И то, и другое можно сделать самому и предварительно обжечь. В глиняную массу для изготовления подставок и полочек добавляют 50 % шамота. А лучше всего изготовить их из огнеупорной глины, чтобы были долговечными (рис. 74).
Рис. 74.
Обжиг неглазурованных изделий
Неглазурованные изделия, обжигаются при высоких температурах один раз. Если необходимо исправить дефекты, то обжиг повторяют. Перед загрузкой глиняных изделий необходимо провести пробный обжиг данной массы, поскольку каждая глина имеет свою температуру обжига.

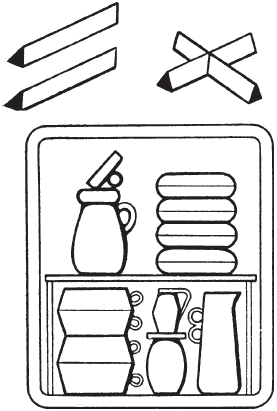

Загружают изделия в печь так, чтобы наиболее полно использовать объем рабочей камеры (рис. 75).
Рис. 75.
Утильные и декоративные керамические изделия можно располагать плотно, даже с касанием. Не следует помещать изделия впритык к нагревательным элементам, так как может произойти точечное спекание и заметная деформация.
По мере нагревания из глиняной массы в первую очередь испаряется оставшаяся после сушки вода, связанная с частичками глины в основном физическими силами. Потом (при 300–400 °C) обугливаются и горят органические примеси, а при дальнейшем повышении температуры разлагаются углекислые соединения – карбонаты, которые почти всегда присутствуют в глине или искусственно созданной глиняной массе. При 500–600 °C и выше выделяется вода, связанная с глиной химическими силами, черепок частично спекается, приближаясь к каменноподобному состоянию. По мере повышения температуры дозревания черепка, которая для разных масс неодинакова (для гончарных и майоликовых – около 1000–1050 °C), в нем возникает определенное количество стеклоподобных новообразований, по своему действию сходных с клеем или цементом: при охлаждении они объединяют частички массы в одно целое, придавая изделиям прочность.
