Это эквивалентно прыжку с двухметровой высоты и нисколько не опасно для парашютиста. Аналогично две тонны волокон замедлят падение семидесятитонного самолета до такой же скорости. Эти нити можно выпускать через фильеры из расплавленной массы. Вытянутые обтекающим потоком воздуха, такие волокна окажутся тоньше, чем при любой другой технологии их изготовления!

Per funicula ad astra [41]

41

По канату — к звездам (лат.).

Являясь пионером освоения воздушного пространства, Дедал до сих пор не потерял интереса к проблемам аэронавтики и космонавтики. В настоящее время он размышляет над проблемами запуска искусственных спутников без использования ракет, которые, на его взгляд, несовершенны и неэкономичны. Дедал предлагает возвести на экваторе башню высотой 35700 км. Вершина

такой башни, вращающейся вместе с Землей, движется с космической скоростью: достаточно поэтому поднять спутник наверх и оттолкнуть его. Если этот проект не будет принят, Дедал предлагает взамен более дешевый вариант: запустить на геостационарную орбиту высотой 40000 км спутник, к которому привязан трос. Другой конец троса закрепляется на экваторе, и спутник удерживает трос в натянутом состоянии. В дальнейшем по этому тросу можно было бы запускать небольшие спутники. К сожалению, из-за действия на запускаемый спутник кориолисовой силы трос будет отклоняться в сторону, противоположную направлению вращения Земли. Но Дедал надеется, что вскоре трос снова натянется и вернется в рабочее положение.

New Scientist, December 24, 1964

Вдохновленный отсутствием возражений по поводу его проекта «заякорить» на тросе геостационарный спутник, Дедал выдвигает еще более смелый проект. Он предлагает построить лифт на Луну. Для этого потребуется только достаточно мощная ракета, несущая трос в десять раз длиннее и с гарпуном на конце. При падении ракеты на Луну гарпун намертво закрепится в лунном грунте. Поскольку Луна всегда обращена к Земле одной стороной, на лунном конце троса никаких проблем не будет. Проблемы, как всегда, возникнут на Земле — из-за ее суточного вращения. Впрочем, трос можно закрепить на шарнире у Южного полюса. Если трос закрепить на экваторе, то он намотается на Землю и притянет Луну. Дедал, однако, опасается, что этот проект, несмотря на всю его привлекательность с точки зрения геофизиков и селенологов, вызовет возражения со стороны представителей Высокой Науки. Если же проект будет принят, то Дедал предлагает опустить Луну в Тихий океан, чтобы заодно проверить гипотезу, согласно которой этот океан образовался, когда Луна откололась от Земли.

New Scientist, October 16, 1965

1. Параметры геостационарного спутника

Период обращения спутника определяется уравнением Р² = 4r²a³/GM, где Р — период обращения, G — универсальная гравитационная постоянная, равная 6,67x^{– 11} м³/кг•с², а — радиус орбиты, М — масса центрального тела (для Земли М = 5.97x10²⁴ кг). Поскольку Земля совершает один оборот за 24 ч (Р = 86400 с), в соответствии с этим уравнением получаем а = 42230 км. Спутник, находящийся на этом расстоянии от центра Земли, т. е. на высоте h = a - r = 42230 - 6370 = 35860 км над поверхностью Земли, будет «висеть» над одной и той же точкой экватора.

2. Привязной геостационарный спутник

Каждый участок троса должен выдерживать вес остальной части троса, расположенной ниже. Для этого трос должен утолщаться кверху приблизительно по экспоненциальному закону. Площадь сечения троса A_a вблизи спутника, находящегося на геостационарной орбите, связана с площадью сечения троса А _{у поверхности Земли соотношением Аа} А _{exp(rg/Y), где — плотность материала троса, g — ускорение силы тяжести у поверхности Земли, Y — модуль упругости материала троса, r — радиус Земли.}

3. Привязной спутник на шарнире Такой спутник может иметь любой период обраенияy (например, можно протянуть трос к Луне). Однако силы, действующие на ось, могут оказаться очень большими.

Комментарий Дедала

Эти две мои идейки появились на страницах журнала одними из первых. Они высказывались весьма неуверенно, ибо в ту пору редакция еще сомневалась, можно ли публиковать на страницах солидного журнала столь смелые предложения. Поэтому я был очень рад, когда основные положения обоих проектов были позднее повторены Дж. Д. Айзексом, А. Вайном, Г. Брэднером и Дж. Баккусом в журнале Science (151, Febr. 11, 1966, p. 682). Цитирую:

Помимо способности удерживаться в натянутом состоянии трос, закрепленный на экваторе вращающейся планеты или на естественном спутнике планеты (возможно, и на полюсе быстро вращающегося тела) и выходящий достаточно далеко за пределы орбиты стационарного спутника, будет обладать и другими интересными и полезными свойствами.

Массы, перемещаемые вдоль троса от поверхности центрального тела, будут запускаться в космическое пространство частично за счет энергии, отбираемой у вращающегося центрального тела.

Далее авторы рассчитывают прочность и сечеиие троса, указывают подходящие материалы для его изготовления и анализируют, на каких планетах и спутниках Солнечной системы этот проект легче всего реализовать.

Переписка с Артуром Кларком, в романе которого «Фонтаны рая» упоминается орбитальная башня высотой 35700 км, открыла мне, что эти мысли не так уж новы. Проект орбитальной башни впервые был предложен К. Э. Циолковским еще в 1895 г. Орбитальный трос был описан ленинградским инженером Ю. Арцутановым в «Комсомольской правде» от 31 июля 1960 г. Трос до Луны,

по-видимому, придуман С. Голомбом в 1962 г. (Astronautics, 7–8, 1962, р. 26).

Артур Кларк сообщил мне: «…основная работа в этой области проводится Джеромом Пирсоном на базе ВВС США Райт-Паттерсон в штате Огайо. Его первая статья озаглавлена «Орбитальная башня»: установка для запуска космических аппаратов, использующая энергию вращения Земли» (Acta Astronautica, 2, 1975, p. 785). Пирсон думал, что эта идея целиком принадлежит ему, ибо библиографический поиск с помощью ЭВМ не выявил даже статью Айзекса!»

Наверное, следовало бы еще раз внимательно просмотреть и альбомы Леонардо да Винчи. Я утешаюсь тем, что фирма КОШМАР по крайней мере была одним из независимых авторов этих впечатляющих проектов.

Соленые спектры

Когда электрон изменяет скорость или направление движения, он испускает электромагнитное излучение. В таком случае, считает Дедал, при прохождении электрического тока по извилистому проводнику должен излучаться свет. Частота излучаемого «света» в такой установке будет равна числу извилин проводника, проходимых электроном за секунду, и, следовательно, она лежит гораздо ниже границы видимого диапазона спектра. Даже если бы электроны двигались со скоростью света (как, к примеру, в длинной, извилистой формы радиолампе под действием ускоряющего напряжения), длина волны испускаемого излучения была бы равна длине одной извилины. Чтобы получить таким способом видимый свет, понадобилась бы лампа с извилинами, меньшими длины волны видимого света. Дедал предлагает воспользоваться кристаллами поваренной соли. В кристаллической решетке соли положительные ионы натрия и отрицательные ионы хлора чередуются с интервалом 0,28 нм, и электроны в пучке, направленном вдоль поверхности кристалла, будут отклоняться то в одну, то в другую сторону под действием полей, создаваемых чередующимися положительными и отрицательными зарядами. По расчетам Дедала, заполненная солью радиолампа должна излучать видимый свет уже при разности потенциалов между электродами в 0,05 В.

КПД такой лампы невелик, так как электроны касаются поверхности кристалла только в отдельных участках своего пути. Поэтому Дедал ищет пористый материал с ионной структурой, внутри которого электроны вынуждены были бы двигаться по извилистой траектории. Для этой цели больше всего подходят цеолиты, широко применяемые в ионообменниках и молекулярных ситах. В лабиринте их ячеистой структуры электрон будет двигаться по траектории с извилинами длиной 2 нм. Дедал присоединяет электроды к кускам цеолита, запаивает их в стеклянные баллоны и откачивает воздух. В результате получается «лабиринтная радиолампа». В этой лампе электроны движутся зигзагообразно от катода к аноду, испуская электромагнитное излучение на всем пути. Видимый свет будет излучаться уже при напряжении 3 В, причем такая лампа способна перестраиваться по спектру в очень широком диапазоне. В зависимости от приложенного напряжения, определяющего скорость движения электронов внутри цеолита, лампа излучает свет с любой длиной волны: от инфракрасного до ультрафиолетового [42] . Способность цеолампы изменять свой цвет с той же частотой, с какой изменяется управляющее напряжение, обеспечивает ей множество полезных применений в технике и в быту. При питании обычным переменным напряжением от сети цвет лампы будет казаться постоянным, так как глаз не в состоянии различить его изменения с частотой 50 Гц. Однако этот цвет легко изменять, управляя величиной или формой питающего напряжения. Особенно эффектно это свойство может использоваться в театральных постановках и на эстраде. В частности, Дедал надеется, что цеолампы помогут «живым» концертам одержать верх в конкуренции с звукозаписью. Цеолампа, управляемая через усилитель сигналом от музыкального инструмента, будет действовать как цветовой стробоскоп. Например, цвет струны, освещенной цеолампой, будет изменяться в фазе с ее собственными колебаниями. Скрипки, барабаны и тарелки станут переливаться всеми цветами радуги.

42

Аналогичный принцип возбуждения электромагнитного излучения используется в генераторных лампах СВЧ диапазона: магнетронах и клистронах. — Прим. ред.

New Scientist, July 25, 1974

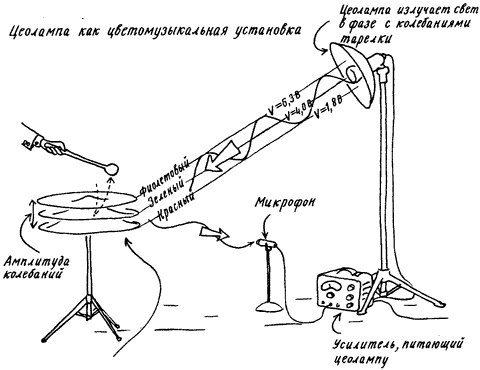

Звучащая тарелка переливается всеми цветами радуги: от фиолетового в верхнем положении до красного — в нижнем. В действительности же наличие высших гармоник приведет к еще более красочным зрелищным эффектам.

Из записной книжки Дедала

Электрон, имеющий массу m и заряд е, ускоряясь за счет разности потенциалов Е, приобретает скорость v, которая определяется из уравнения Ee = 1/2v². Пусть этот электрон проходит через кристаллическую решетку с периодом l. Чтобы электрон «вилял» с частотой v, он должен проходить v периодов решетки в секунду, т. е. двигаться со скоростью v=vl. Соответствующая разность потенциалов равна E = 1/2mv²/e = mv²t²/2e = kv²t²; при m = 9,11x10^{– 31} кг и e = 1,60x10^{– 19} Кл находим k = 2,8x10^{– 12} кг/Кл.

Таким образом, чтобы получить желтый свет с частотой v = 500 ТГц, направляя электроны вдоль поверхности кристалла соли с периодом решетки l = 0,28 нм, необходима разность потенциалов Е = 2,8x10^{– 12} x (500x10¹²)² x (0,28x10^{– 9})² = 0,054 В. Но это слишком мало, чтобы обеспечить достаточно интенсивную эмиссию электронов из обычных катодов.

Цеолиты выглядят гораздо более привлекательно. Они прозрачны, и внутри цеолита электроны движутся в извилистом «объемном» лабиринте, а не вдоль поверхности.
