Junkers Ju 88

Иванов С. В.

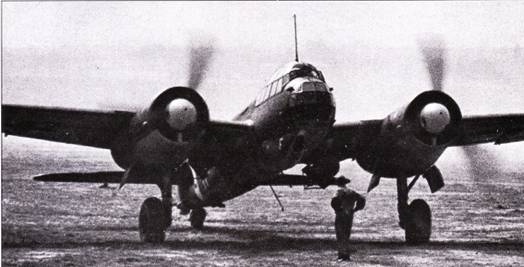

Ju-88A выруливает на старт, Средиземноморье. Под центропланом подвешены бомбы.

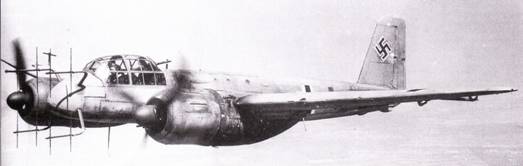

В конце войны самолеты Ju-88 сыграли огромную роль в качестве ночных истребителей-перехватчиков. На снимке – Ju-88G-6, оснащенный РЛС SN-2.

Junkers 88А

Пересмотр технических требований затянул реализацию программы «88» так, что первые предсерийные Ju 88 А-0 попали в части только в марте 1939 года. В начале 1938 года RLM заказал 28 предсерийных Юнкерсов Ju 88 А-0 и 50 самолетов Ju 88 А-1. Две недели спустя Юнкерс получил

заказ еще на 100 машин Ju 88 А-I. Завод Юнкерса в Ашенслебене выпускал фюзеляжи. а заводы в Хальберштадте и Леопольдсхалле – крылья и оперение. Окончательную сборку осуществляли на заводе в Бренбурге. Лицензионный выпуск осуществлялся в четырех группах. В первую группу были собраны заводы Хеншель в Берлин-Шёнефельде, Арадо в Бранденбурге (крылья) и АЕГ – Аллгемайне Электритет Гезелльшафт (оперение). Во второй группе находились заводы Дорнье-Верке в Висмаре (фюзеляжи) и Хейикель в Ораниенбурге (крылья). Третью группу составляли заводы Дорнье в Фридрихсхафене. Четвертая группа состояла из заводов АЕГ в Лейпциге и Зибель в Халле (крылья). Оснастку и дополнительное оборудование, необходимое для выпуска Ju 88, изготавливали на заводе Юнкерса в Шёнебеке.

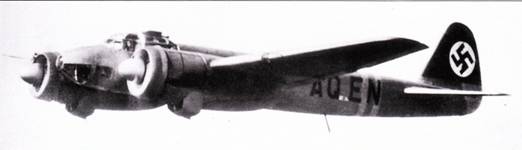

Первый прототип Ju-88V-1 в одном из первых испытательных полетов. Самолет имеет гражданскую регистрацию «D- AQEN». Машина была потеряна при испытаниях на достижение максимальной скорости полета. В обтекателе над фонарем кабины объективом назад установлен киноаппарат.

Junkers 88А-0

Ju 88 А-0 был идентичен прототипу Ju 88V10. Вооружение самолета составляли три пулемета Рейнметалл-Борзиг MG 15 калибра 7.92 мм, установленные в трех точках: внизу в гондоле (Bodenwanne), в задней части кабины и в передней части кабины. Последний пулемет обслуживал штурман. Бомбы общей массой до 1000 кг располагались на внешней подвеске под крыльями и внут ри бомбоотсека. Самолет был оснащен бомбоприцелом BZA, предназначенным для бомбометания из пикирования. В качестве силовой установки на самолете использовали двигатели Jumo 211B-1 мощностью 884 кВт/1200 л.с.

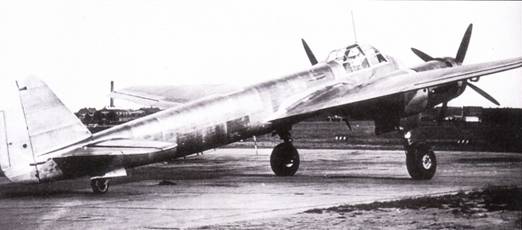

V3 – первый Ju-88 с двигателями JUMO- 211 и удлиненным фонарем кабины пилота, хотя носовая часть фюзеляжа осталась конусообразной. В блистере под носовой частью фюзеляжа установлен бомбардировочный прицел. Первый полет третий прототип выполнил 13 сентября 1937 г.

Junkers 88 А-1

Первой серийной модификацией стал Ju 88А-1. Его отличие от Ju 88А-0 заключалось в использовании трехлопастных пропеллеров VDM с изменяемым шагом. Кроме того изменили размещение подфюзеляжной антенны. Была предусмотрена возможность установки дополнительных топливных баков. При бомбонагрузке 1800 кг дальность составляла 1260 км, а при установке дополнительных баков в бомбоотсеках и под крыльями дальность возрастала до 3680 км, при этом бомбонагрузка уменьшалась до 500 кг. В ходе эксплуатации в боевых частях машины Ju 88А-1 постоянно модернизировали. В основном переделки затронули оборонительное вооружение самолета. Уже первые столкновения с английскими истребителями показали, что Ju 88А-1 недостаточно вооружен. Кроме MG 15, размещенного в правом лобовом окне кабины пилота в передней части штурманской кабины устанавливали дополнительный MG 15. Если такая переделка осуществлялась, то передний пулемет MG 15 устанавливали неподвижно. Место стрелка защитили бронелистами, а в левом и в правом бортах установили по дополнительному пулемету MG 15. В дальнейшем на месте одиночного пулемета, защищавшего заднюю полусферу установили спарку из двух MG 15. Все эти переделки привели к тому, что вооружение самолета возросло с трех пулеметов до 5-8. Однако, поскольку все эти пулеметы обслуживались отдельно минутная мощность залпа существенно не возросла.

Как и все новые самолеты, Ju 88А-1 не избежал «детских болезней». Так, часто заедало воздушные тормоза в открытом положении, нагруженная конструкция корпуса не допускала маневров на большой скорости, а у самолетов, выпущенных заводами фирмы Арадо в Бранденбурге, часто отказывали шасси.

В конце 1940 года на серийные самолеты стали устанавливать новый лафет для нижнего пулемета. На самолетах этой серии кроме двигателей Jumo 211 В-1, также использовали моторы Jumo 211G мощностью 884 кВт/1200 л.с.

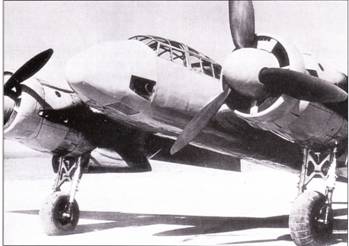

Четвертый прототип, V4, стал первым Ju-88 с характерным остеклением носовой части фюзеляжа – в виде «глаза жука». Экипаж самолета состоял из четырех

человек, конструкция планера была рассчитана на выполнение бомбометания с пикирования. Первый полет Ju-88V-4 выполнил 2 февраля 1938 г.

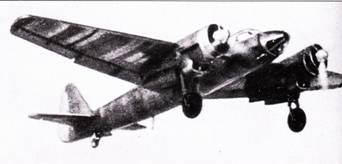

V5 – специальная рекордная машина. Носовая часть фюзеляжа аэродинамически облагорожена, высота фонаря кабины пилота уменьшена, отсутствует подфюзеляжная гондола. Оснащенный двигателями JUMO-21IB пятый прототип выполнил первый полет 13 апреля 1938 г.

V6 – предсерийный Ju-88/1, выполнил первый полет 18 июня 1938 г. За шестым прототипом последовали четыре прототипа серии А, на которых отрабатывались элементы бомбардировочного вооружения, такие как тормозные щитки для бомбометания с пикирования и подкрыльевые пилоны для внешней подвески бомб.

Junkers 88А-2

Самолеты Ju 88А-2 в отличие от Ju 88А- 1 оснащались стартовыми ракетными ускорителями Walther Rb 202, которые сокращали разбег и облегчали взлет перегруженным самолетам. Ускорители крепили к крыльям самолета между фюзеляжем и мотогондолами. Отработанные ускорители сбрасывались на парашютах.

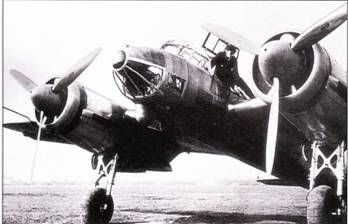

Восьмой из десяти предсерийных самолетов Ju-88A-O отличался четырехлопастными воздушными винтами. Самолет использовался Erprobungsstelle- 88 в Рехлине для испытаний.

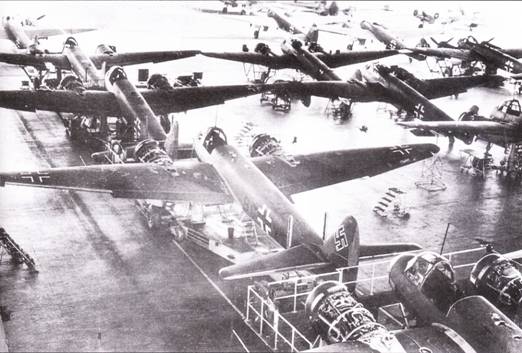

Сборочная линия бомбардировщиков Ju-88A. Темп серийного производства наращивалось медленно – в 1939 г. люфтваффе получили всего порядка сотни бомбардировщиков. В последующие годы с разрешением конструкторско- технологических проблем темн производства значительно возрос. Помимо заводи фирмы Юнкерс в Бернбурге, самолеты Ju-88 строились еще на шести предприятиях по лицензии: на заводе фирмы Хейнкель в Ораниенбурге, заводе Аридо в Ораниенбурге, заводе А TG в Лейпциге, заводе фирмы Зибель в Пиле, на заводе фирмы Хеншель в Перлине и на заводе фирмы Дорнье в Висмаре. Объединенными усилиями авиастроительные фирмы Германии поставили люфтваффе в 1940 г. почти 2200 самолетов Ju-88. Своего пика серийный выпуск Ju-88 достиг в 1943 г., когда заводы АТС, Зибель, Хеншель и Юнкерс сдали более 3300 самолетов данного шипа. Всего было построено 14676 самолетов Ju-88 всех модификаций, включая прототипы.

Junkers 88А-3

Прототипом Ju 88А-3 был Ju 88VI6(D-ACAR – W.Nr 008). Это была учебно-тренировочная модификация самолета Ju 88А-1, оснащенная сдвоенной системой управления. Никакого вооружения на самолет не устанавливали.

Учебные Ju 88А-3 использовали во многих летных школах, например в Flugzeuge Fuehrerschule (школа летных командиров) в Альт Лённевитце и Пиллау, а также в Blindflugschule (школе слепого пилотажа) в Кёнигеберг-Девау. Копенгагене и Мерсенбурге. Ju 88А-3 также использовали в качестве транспортных самолетов для снабжения немецких войск, окруженных иол Сталинградом (1942-1943).

Вид сверху, хорошо видны два пулемета MG-81 в задней части кабины.

Junkers 88А-5

В начале 1940 г ода фирма Юнкерс начала подготовку к выпуску новой модификации бомбардировщика Ju 88А-5. На этот самолет предполагали поставить двигатели Юнкерс Jumo 211F или 211.1 мощностью 1029 кВт/1400 л.с. Поскольку эти двигатели еще не были доведены, то RLM заказал Юнкерсу серию переходных самолетов Ju 88А-5. Прототипом этой серии был Ju 88V14 (D-APSF).

Фюзеляж Ju 88А-5 не отличался от фюзеляжа Ju 88A-I. зато крылья были взяты от Ju 88А-4. Вместо элеронов обтянутых тканью использовали металлические элероны. Было усиленно шасси. Самолеты Ju 88А-5 первых выпусков были вооружены единственным пулеметом, MG-15 калибра 7.92 мм установленным в верхней установке. Под крыльями Ju 88А-5 можно было установить дополнительный бомобдержатель ЕТС 250. позволявший подвешивать 250-кг бомбы. Самолеты были оборудованы идентификационным радиоустройством (IFF) FuG 25а Erstling радиусом действия 100 км. Изменился тип антенны и антенной мачты. Первые Ju 88А-5 (переделанные из поврежденных Ju 88A-I) были направлены в бомбардировочные части (главным образом KG 30) Люфтваффе в конце июля – начале июня 1940 года. По сравнению с Ju 88A-I, Ju 88А- 5 характеризовался лучшими летными качествами и был более маневренен. Постепенно Ju 88А-5 вытесняли прежнюю модификацию, кроме новых самолетов, переделке подвергались и старые Ju 88А-1.
