В завершение вышеописанных операций можно приступить к окончательной сборке конструкции. На внутренней стороне столешницы закрепляют одну из створок рояльной петли, вторую створку прикрепляют к задней стенке.
Следует учитывать при этом, что столешница в откинутом положении должна образовывать с задней стенкой прямой угол и быть на 10 мм ниже верхней кромки стенки.
Далее рояльные петли обращенной наружу осью прикрепляют к кромкам боковых стенок, а внутренние их части – к брускам задней стенки. Пласти боковых стенок должны быть заподлицо с кромками задней.
Последний этап
После завершения сборки подкладки следует покрасить белой краской.
Материалы и компоненты.
1. стенка задняя:
– материал: древесно-стружечная плита толщиной 13 мм, с двусторонней облицовкой;
– размер, мм: 715 х 1000;
– количество: 1.
2. боковая стенка:
– материал: древесно-стружечная плита толщиной 13 мм, с двусторонней облицовкой;
– размер, мм: 715 х 469;
– количество: 2.
3. Столешница:
– материал: древесно-стружечная плита толщиной 13 мм, с двусторонней облицовкой;
– размер, мм: 968 х 486;
– количество: 1.
4. Брусок подклейной:
– материал: древесина;
– размер, мм: 715 х 15 х 15;
– количество: 2.
5. Подкладка:
– материал: древесина;
– размер, мм: 60 х 15 х 15;
– количество: 4.
6. Петля рояльная:
– материал: металл;
– размер, мм: 968 х 13;
– количество: 3.
7. Фиксатор:
– материал: металл;
– размер, мм: 715 х 13;
– количество: 2.
8. Шуруп с потайной головкой:
– материал: металл;
– размер, мм: 2, 5 х 25;
– количество: 80.
Угловой диван
Правильное расположение такой крупной мебели, как диван, – задача не из легких (тем более в кабинете или на территории рабочей зоны). В некоторых случаях можно встроить его в угол. Конструкция дивана достаточно сложна, но, если все работы выполнены качественно, получится мебель, мало чем отличающаяся от заводских аналогов. План работы следующий:
– сборка трехместной части;
– сборка двухместной части;
– изготовление углового столика;
– изготовление мягких элементов.
Две части будущего дивана соединяют с помощью углового стола. Они имеют прочную раму из листовой ДСП и заднюю стенку, которую фиксируют с помощью болтов. Для облицовки цоколя и задней стенки используют тот же материал, что и при перетяжке всего дивана. Мягкие его части (подушки) изготавливают из поролона, который можно купить в магазине уже в раскроенном виде, они имеют чехлы со вшитыми молниями, что позволяет легко проводить чистку поверхности.
Подушки фиксируют с помощью ремня, пропущенного через специальные прорези. Угловой столик изготавливают из ДСП, он легко устанавливается в угол, образованный двумя частями дивана.
Трехместная часть
На рисунке 23 показаны общая конструкция, способ раскройки материала и порядок

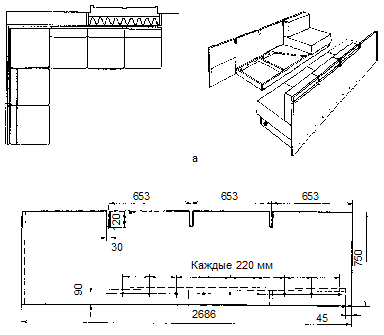

Рис. 23. Угловой диван: а – вид сверху и в разрезе; б – раскройка материала для трехместной части (размеры даны в мм)
Рама состоит из продольных передней и задней царг и из наружных и внутренних поперечных. Склеивают между собой царги и дополнительно фиксируют их с помощью шурупов 3 х 60 мм с потайными головками. Для соблюдения угла соединения можно использовать основание (крышку) в роли соединительного элемента.
После сборки рамы обрабатывают кромки царг и крышки. Кромки рамки закругляют, радиус закругления – около 10 мм. Все утопленные головки шурупов шпаклюют. Далее обрабатывают заднюю стенку, так как отверстия для болтов желательно сверлить одновременно с ней. Необходимо отшлифовать все кромки задней стенки, а верхние и боковые закруглить, как показано на рисунке. Теперь можно разметить и просверлить отверстия диаметром 30 мм и выпилить пазы.
Наметив на внутренней стороне продольной царги 2, а рамы – 9 отверстий, раму кладут на несколько опор и крепят к ней заднюю стенку несколькими струбцинами. Затем следует просверлить и пропустить болты через отверстия в задней стенке. На выступающие из цоколя части болтов надевают шайбы и затягивают их гайками.
Процесс обивки и перетяжки дивана будет описан ниже, но стоит отметить, что, поскольку диван встраивают в угол, заднюю его часть можно обтянуть дешевой черной тканью.
Двухместная часть
Сборка двухместной секции дивана (рис. 24) производится так же, как и сборка трехместной.

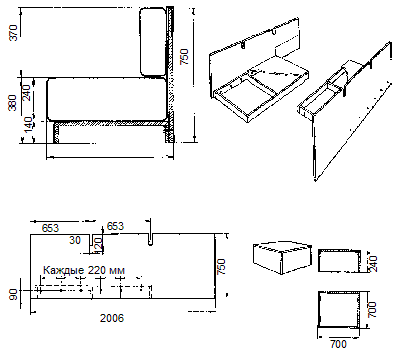

Рис. 24. Угловая часть дивана. Раскройка материала для двухместной части и ее сборка (размеры даны в мм)
Остается отметить, что задняя стенка с угловым столиком должна выступать вправо боковой кромкой для стыковки с первой частью дивана. Конечно, если позволяют параметры комнаты, можно собрать не двух-, а трех – или четырехместную секцию, нужно только соответственно увеличить размеры при раскройке материала.
Угловой столик
Находясь на стыке двух секций дивана, угловой столик имеет форму куба. Его боковые стенки изготавливают из ДСП толщиной 16 мм. Столешницу вырезают из ДСП толщиной 19 мм, с пластиковым покрытием, ее кромки после раскройки следует зашлифовать и оклеить самоклеящейся пленкой.
Далее просверливают отверстия для шурупов и собирают конструкцию, после чего сразу же шпаклюют утопленные головки шурупов. Так как видимые грани столика нужно будет перетягивать тем же обивочным материалом, что и весь диван, столешницу можно дополнительно зафиксировать четырьмя уголками.
