2.3. Иллюстрации.
2.3.1. Иллюстрации могут быть расположены в тексте документа и (или) в приложениях.
Иллюстрации, если их в данном документе более одной, нумеруют арабскими цифрами в пределах всего документа.
В приложениях иллюстрации нумеруются в пределах каждого приложения в порядке, установленном для основного текста документа.
Ссылки на иллюстрации дают по типу: «рис. 12» или «(рис. 12)».
Ссылки на ранее упомянутые иллюстрации дают с сокращенным словом «смотри»(«см. рис. 12»).
Иллюстрации могут
Тематический заголовок (наименование) помещают над иллюстрацией, подрисуночный текст – под ней. Номер иллюстрации помещают под поясняющими данными.
2.4. Формулы.
2.4.1. Формулы в документе, если их более одной, нумеруются арабскими цифрами, номер ставят с правой стороны страницы, в скобках на уровне формулы.
В пределах всего документа или его частей, в случае деления документа на части, формулы имеют сквозную нумерацию.
Ссылки в тексте на порядковый номер формулы дают в скобках, например: «в формуле (3)». При делении документа на части номер части ставится перед порядковым номером формулы и отделяется от последней точкой, например: «в формуле (1.4)».
Значения символов и числовых коэффициентов, входящих в формулу, должны быть приведены непосредственно под формулой.
Значение каждого символа печатают с новой строки в той последовательности, в какой они приведены в формуле. Первая строка расшифровки должна начинаться со слова «где», без двоеточия после него.
Если в программном документе приведен перечень этих символов и числовых коэффициентов, значения их под формулой допускается не приводить.
Размерность одного параметра в пределах одного документа должна быть постоянной.
2.5. Ссылки.
2.5.1. В программных документах допускаются ссылки на стандарты (кроме стандартов предприятий), технические условия и другие документы. При ссылках на стандарты и технические условия указывают их обозначение.
Ссылаться следует на документ в целом или на его разделы (с указанием обозначения и наименования документа, номера и наименования раздела или приложения). При повторных ссылках на раздел или приложение указывают только номер.
При ссылках на документ допускается проставлять в квадратных скобках его порядковый номер в соответствии с перечнем ссылочных документов.
Допускается указывать только обозначение документа и (или) разделов без указания их наименований. Ссылки на отдельные подразделы, пункты и иллюстрации другого документа не допускаются. Допускаются ссылки внутри документа на пункты, иллюстрации и отдельные подразделы.
2.6. Таблицы.
2.6.1. Цифровой материал для достижения лучшей наглядности и сравнимости показателей, как правило, следует оформлять в виде таблицы.
2.6.2. Оформление таблиц должно производиться в соответствии с требованиями ГОСТ 1.5–68.
Таблица может иметь заголовок, который следует выполнять строчными буквами.
Прописными

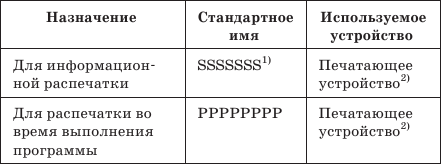

2.6.3. Сноски к таблицам располагают непосредственно под таблицей. Например:
Наборы данных, используемые для распечатки
1) Имя SSSSSSS должно быть задано при настройке операционной системы.
2) Для уменьшения простоев центрального процессора из-за операций ввода-вывода может быть использована магнитная лента.
2.7.Примечания.
2.7.1. В примечаниях к тексту и таблицам указывают только справочные и пояснительные данные.
Одно примечание не нумеруется. После слова «Примечание» ставят точку.
Несколько примечаний следует нумеровать по порядку арабскими цифрами с точкой. После слова «Примечание» ставят двоеточие.
2.7.2. Текст примечаний допускается печатать только через один интервал.
2.8. Сокращения.
2.8.1. Сокращения слов в тексте и надписях под иллюстрацияминедопускаются, заисключением:
• сокращений, установленных в ГОСТ 2.316–68, и общепринятых в русском языке;
• сокращений, применяемых для обозначения программ, их частей и режимов работы, в языках управления заданиями, в средствах настройки программы и т. п., в том числе обозначаемых буквами латинского алфавита.
Если в документе принята особая система сокращений слов или наименований, то в нем должен быть приведен перечень принятых сокращений.
2.9. Приложения.
2.9.1. Иллюстрированный материал, таблицы или текст вспомогательного характера допускается оформлять в виде приложений.
Приложения оформляют как продолжение данного документа на последующих страницах или выпускают в виде отдельного документа.
2.9.2. Каждое приложение должно начинаться с новой страницы с указанием в правом верхнем углу слова «ПРИЛОЖЕНИЕ» и иметь тематический заголовок, который записывают симметрично тексту прописными буквами.
При наличии в документе более одного приложения все приложения нумеруют арабскими цифрами (без знака №), например, ПРИЛОЖЕНИЕ 1, ПРИЛОЖЕНИЕ 2 и т. д.
При выпуске приложения отдельным документом, на титульном листе под наименованием документа следует указывать слово «ПРИЛОЖЕНИЕ», а при наличии нескольких приложений указывают также их порядковые номера.
Приложения, выпущенные в виде отдельного документа, обозначают как часть документа. При необходимости в таком приложении может быть помещено «Содержание».
Допускается объединять несколько приложений в отдельную часть программного документа.
2.9.3. Содержание каждого приложения, при необходимости, разбивают на разделы, подразделы, пункты, нумеруемые отдельно по каждому отдельному приложению.
