Особенностью модульного озонатора является то, что, он выполнен из дешевых и широко распространенных элементов промышленного исполнения. Простая конструкция позволяет облегчить профилактические и ремонтные работы, исключить досушку и фильтрацию воздуха перед подачей в озонатор и водяное охлаждение установки. Отсутствуют сложные электронные системы. На устройство озонаторного элемента получен патент СССР. [1] Модульный озонатор может быть использован на предприятиях легкой, текстильной, мебельной, парфюмерной, химической и др. промышленность.
1.1
Достичь увеличения нейтрализации вредных вентиляционных выбросов, обезвреживания, освежения воздуха помещений, снижение концентраций нефтепродуктов, фенолов, метанола, формальдегида, стирола и др. органических соединений на 70-85%. Улучшение экологического состояния воздушного, водного бассейна за счет модернизации конструкции озонатора.
ПРЕДПОЛАГАЕМЫЕ ПОДХОДЫ К РЕШЕНИЮ
Получены предварительные результаты по нейтрализации ряда вредных органических соединений с помощью озона, вырабатываемого на электрических озонаторах, что позволяет применить этот метод в промышленных условиях. Предполагаемый подход предусматривает

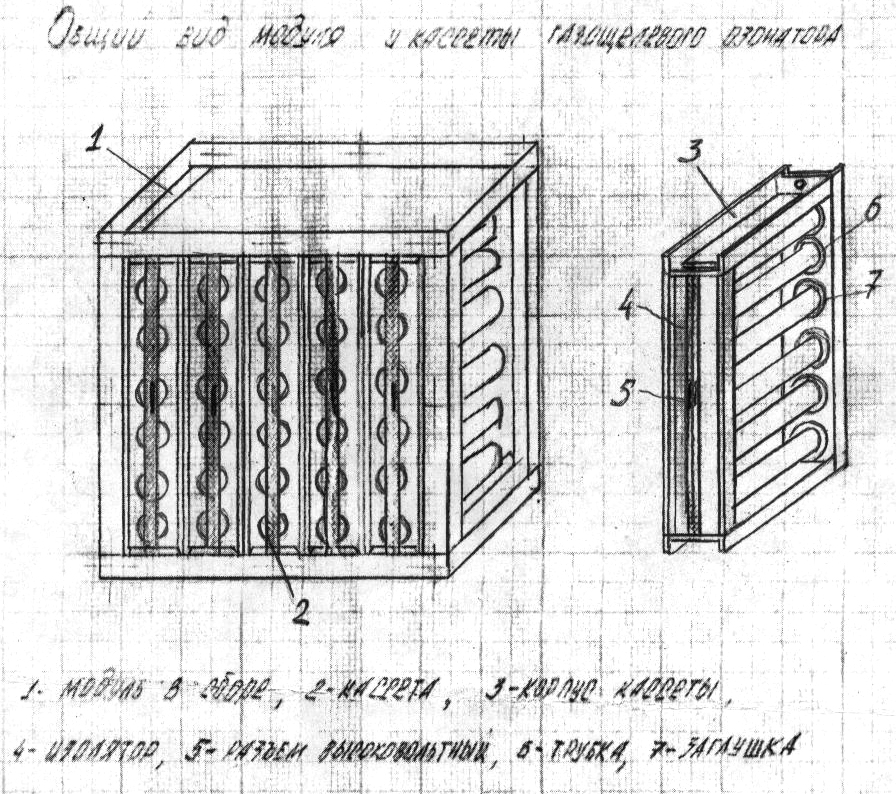

Рис. 1 Общий модуля и кассеты газащелевого озонатора:
Модуль в сборе,
Кассета,
Корпус кассеты,
Изолятор,
Разъем высоковольтный,
Трубка,
Заглушка.
применение озонатора оригинальной конструкции, который может быть выполнен из дешевых и широко распространенных элементов промышленного изготовления, позволяет отказаться от громоздких и дорогих промышленных озонаторов, в которых необходима сложная предварительная подготовка воздуха. Применение установок данной конструкции позволит снизить в вентиляционных выбросах содержание фенола, формальдегида, метанола на 80-95%, а также спиртов, ацетона, нефтепродуктов. Предварительные исследования, проведённые на озонаторах предлагаемой конструкции (рис. 1), показали, что при соблюдении заданных технологических режимов обеспечивается оговоренная выше степень очистки, что подтверждается 95%-ной воспроизводимостью полученных результатов.
КРАТКИЙ ОБЗОР КОНСТРУКТИВНЫХ ХАРАКТЕРИСТИК ГАЗОРАЗРЯДНЫХ РЕАКТОРОВ-ОЗОНАТОРОВ
Нейтрализация паров стирола осуществляется окислением с помощью озона. В настоящее время известно несколько способов получения озона:
1)
Электрический, использующий хлорную кислоту с добавлением фторида [1], является очень сложным и дорогостоящим.
2)
Метод, использующий электроды-катализаторы – не позволяет получить высокую концентрацию озона [2-4].
3)
Наиболее эффективный– с помощью тихого электрического разряда, так называемые реакторы– озонаторы, различающиеся конструкционно: игольчатые, пластинчатые и трубчатые [5-12].
Озонаторы трубчатого типа дают большой выход озона и, в свою очередь, также имеют различную конструкцию. Например:
1)
Наружный
2)
В качестве электроразрядного элемента озонатора применяют коаксиальный кабель с воздушным каналом, что уменьшает массы и габариты устройства.
[
8
]
3)
Устройство, в котором озонирующий элемент состоит из соединенных с источником питания полых трубок, расположенных одна в другой. Наружный электрод выполнен в виде цилиндра, а внутренний имеет форму тела вращения с переменным диаметром цилиндра так, что сечение разрядного промежутка изменяется вдоль его длины по направлению газового потока, что позволяет регулировать концентрацию озона.[9,10]
4)
Реактор, содержащий корпус, в котором размещены внутренний и наружный электроды, разделенные между собой диэлектрическими барьерами, охватывающими внутренние трубчатые электроды. Зазор между электродами составляет от 1 до 5 мм.
[
6
]
5)
Наружные электроды могут быть выполнены из сетки [11], ленты, спирали, быть рифлеными.
6)
Трубка с запаянными концами, из которой откачан воздух, конструктивно объединенная с внутренним электродом – не обеспечивает сохранение количества полученного озона в течение времен эксплуатации.[12]
7)
Образование коронного разряда, возникающего у проволоки (аналогично конструкции подобной острию) и дающего неоднородное электрическое поле.[13]
В предлагаемой авторами конструкции электрода озонатора повышается надежность, увеличивается срок службы и упрощается способ изготовления реактора.[15]
3.ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ ОЗОНАТОРА
В результате исследования проблемы очистки вентвыбросов от стирола с помощью газоразрядного реактора-озонатора (рис. 1) установлены следующие параметры:
– начальная концентрация стирола не более 20 мг/м3
– конечная концентрация стирола не более о. оо2 мг/м3
– расход воздуха в вентсистеме 1000-6000 м3/час
– напряжение питания реактора не более 12 кВ
– потребляемая мощность не более 8 кВт
– масса реактора не более 150 кг
– относительная влажность воздуха не более 90%
– температура окружающего воздуха -23. С – +47. С
– атмосферное давление ~ 760 мм рт. ст.
Необходимо предусмотреть контур заземления, к которому в обязательном порядке подключен корпус реактора.
Установка для очистки вентвыбросов от стирола должна состоять из трех основных частей: реактора, блока питания, блока управления.
Установка должна обеспечивать безопасное ведение прочеса, а также отключение при аварии. Срабатывание блокировок должно сопровождаться световой сигнализацией.
Газоразрядный реактор должен быть разработан в соответствии с требованиями стандартов ЕСКД, ЕСТД и требований ПУЭ.
При испытании и эксплуатации установки должны применяться стандартные средства измерения.
