5. СПРАВОЧНАЯ ИНФОРМАЦИЯ

РАСПОЛОЖЕНИЕ ВЫВОДОВ

• стандарт RS232: см. главу 2, раздел «Последовательный интерфейс»;

• разъем Centronics: см. главу 2, раздел «Цифро-аналоговое преобразование»;

• соединитель Peritel (он же SCART): рис. 5.1.

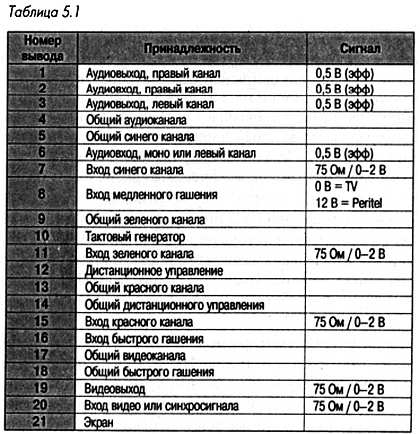

Назначение

выводов и уровень сигналов представлены в табл. 5.1.

ТОКИ И НАПРЯЖЕНИЯ РАЗЛИЧНОЙ ФОРМЫ

На рис. 5.2 представлены формулы для определения действующих (эффективных) значений сигналов различной формы. Эти формулы действительны как для токов, так и для напряжений. В них используются пиковые (максимальные) значения сигналов и коэффициент заполнения (величина, обратная скважности). Напомним, что при измерении синусоидального напряжения или тока индицируется действующее значение.

СХЕМА ПОДКЛЮЧЕНИЯ К ТЕЛЕФОННОЙ ЛИНИИ

Схема, представленная на рис. 5.3а, позволяет определить наличие вызова в телефонной линии. Варистор подавляет возможные помехи (перенапряжения), а конденсаторы отсекают постоянную составляющую напряжения.

При наличии звонка на выводах стабилитрона появляется переменный сигнал с амплитудой, достаточной для зажигания светодиода оптопары, подключенного через резистор 220 Ом. Выходной транзистор повторяет на эмиттере сигналы, которые поступают на вход. При этом гальваническая связь между телефонной линией и остальной частью схемы отсутствует. На интегрирующую цепочку 100 кОм/4,7 мкФ подаются серии импульсов, которые она трансформирует в постоянное напряжение. Состояние на выходе операционного усилителя изменяется каждый раз, когда потенциал на его неинвертирующем входе превышает потенциал на инвертирующем входе. Таким образом, каждый звонок сопровождается переходом в состояние высокого выходного напряжения.

Несложно произвести подсчет звуковых сигналов, чтобы при заданном их числе занять линию, зажечь сигнальную лампу или подключить более мощный звонок. Операция занятия линии сопровождается пропусканием по ней тока определенной величины. К линии можно подключиться через резистор, однако на практике предпочитают использовать специальный трансформатор. Передаваемые по линии речевые сигналы или двоичные коды снимают с его вторичной обмотки.

С помощью трансформатора можно также выполнить обратную функцию, то есть ввести в линию НЧ или импульсные сигналы.

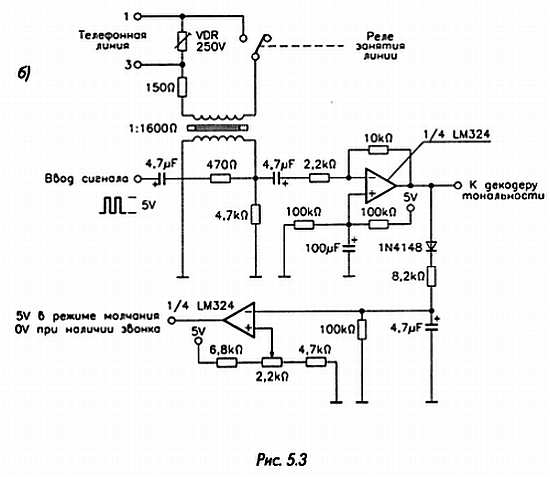

Трансформатор подключается к линии через контакты реле, которым управляет внешняя логическая схема. Это подключение показано на рис. 5.3б.

Операционные усилители служат для определения того, нажата ли кнопка (любая) на аппарате звонящего. Чтобы можно было идентифицировать каждую из 12 или 16 имеющихся кнопок, понадобится специализированная интегральная схема (например, микросхема типа SSI202).

При самостоятельном изготовлении рассматриваемой схемы трансформатор можно снять с любого телефонного аппарата, даже неисправного. В таком случае до отпайки следует промаркировать первичную и вторичную обмотки. Для подключения к линии может с успехом применяться малогабаритное герконовое

реле. Цепочка 470 Ом/4,7 мкФ, расположенная в левой части схемы, позволяет ввести в телефонную линию сигнал с амплитудой 5 В. Это могут быть как сигналы звонка, так и речевые сигналы.

Объединение двух рассмотренных частей образует полную схему подключения к телефонной сети, гальванически изолированную от линии. Несмотря на все ее достоинства, такую схему нельзя подключать к телефонной сети без необходимого разрешения и проверки на соответствие стандартам. Поэтому ее можно испытать на частной телефонной линии. Среди распознаваемых команд следует упомянуть команду, позволяющую занять телефонную линию. Однако определить наличие звукового сигнала невозможно. Для этого требуется устройство, содержащее микрофон, усилитель, компаратор напряжения и счетчик.

КЛАССИЧЕСКИЕ ИМПУЛЬСНЫЕ УСТРОЙСТВА

Схемы, приведенные на рис. 5.4, представляют собой классические одновибраторы и мультивибраторы (генераторы прямоугольных импульсов).

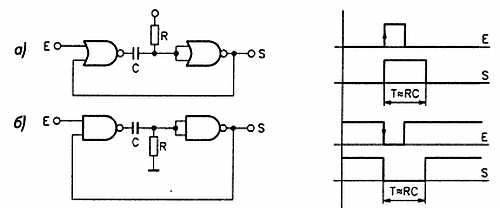

В одновибраторах (рис. 5.4а, б) длительность выходного импульса не зависит от длительности импульса на входе. Первый одновибратор запускается положительным перепадом напряжения на входе, а второй — отрицательным.

На рис. 5.4в представлен обычный мультивибратор, а на рис.

5.4 г — мультивибратор с регулируемой длительностью импульсов.

В схемах, представленных на рис. 5.4д, е, колебания возникают при подаче на вход логического сигнала соответственно низкого и высокого уровня.

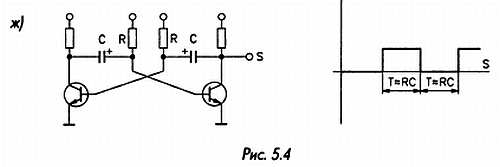

Мультивибратор на двух транзисторах (рис. 5.4ж) используется в низкочастотных устройствах. Такая схема может непосредственно управлять элементами со значительным потребляемым током, например лампочками или реле, которые подключаются к одному из коллекторов (или к каждому коллектору) вместо резистора. В остальных схемах применяются КМОП вентили, рассчитанные на широкий диапазон напряжений питания.

При вычислении длительности импульсов определяющую роль играет произведение RC. Приведенные на рисунке формулы являются весьма приближенными, окончательный результат зависит от частоты, от типа вентилей, а также от напряжения питания. Применяются логические вентили, включенные по схеме инвертора (входы соединены между собой), типа ИЛИ-HE или И-НЕ. Их можно также заменить простыми инверторами, например входящими в микросхему типа CD4049 или CD4069.

Для формирования периодов большой длительности (значительного времени задержки) предпочтительнее использовать мультивибраторы со средней или высокой рабочей частотой в сочетании с двоичным счетчиком. Наиболее удобны в этом случае микросхемы генератора-счетчика типа CD4060 и т. п.
