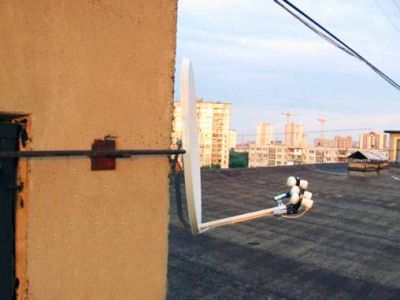

При установке на балконе можно вообще просверлить стену и продеть через нее нарезанные резьбой прутки соответсвующей длины (такие продаются в магазинах). Закрепляются с обеих сторон гайками.
Вернусь к установке.

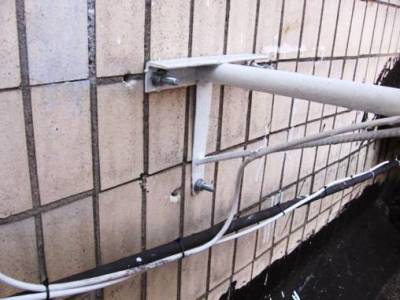

Первой настраивалась антенна с 3-мя конверторами на Sirius, Hotbird, Amos, второй-на Eutelsat 36E. Вначале кронштейны были прикручены на винтовые анкерные болты, позже я их сменил на гаечные. Винтовые оказались ненадежными. На фото видны первые неудачные попытки в виде оставшихся отверствий. Кронштейны к тому времени тоже перекрасил для усиления изначальной покраски (да к тому же было просто много лишней белой краски-это видно по многим потекам:)):
Дальше

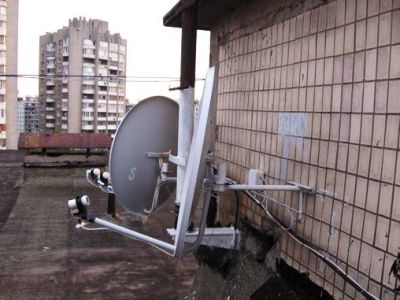

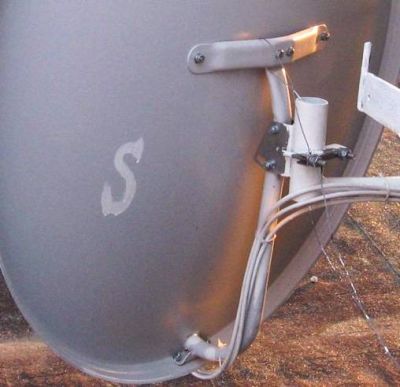

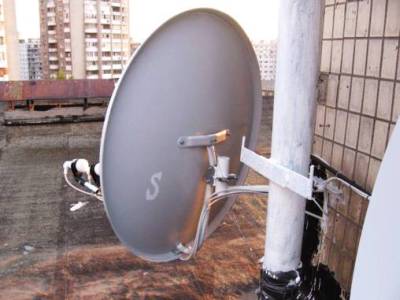

На приведенном выше фото антенна уже в сборе, с конверторами, кабелем и т. д. Изначально же просто собиралась антенна, вешалась на кронштейн, а конверторы с кабелем цеплялись уже потом. Тонкий металлический тросик-он просто был у меня лишний и я продел его через крепление антенны и прикрутил к стойке лифтовой шахты на случай, если ветер вырвет анкеры, чтобы антенна не спикировала с крыши:) На самом деле, это практически нереально, но пусть будет-так мне подумалось. Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не затягиваются:

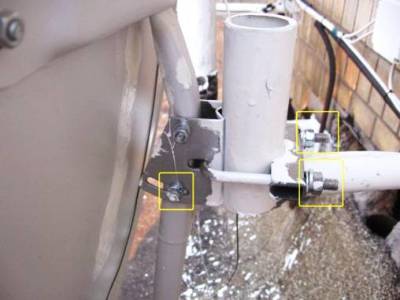

Незажатый левый винт дает настраивать антенну в вертикальной плоскости, 2 незажатых правых-поворачивать антенну относительно кронштейна в горизонтальной плоскости.

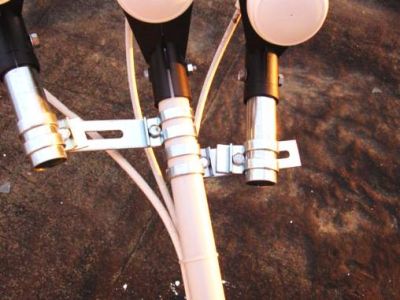

Далее на центральный держатель конвертора антенны надеваются оба мультифида, во все держатели вставляются конверторы, и все затягивается так, чтобы конверторы в мультифидах можно было с некоторым усилием поворачивать во всех плоскостях(кабели к конверторам подключаются позже). На фото ниже видно что собой представляют мультифиды и как они крепятся:

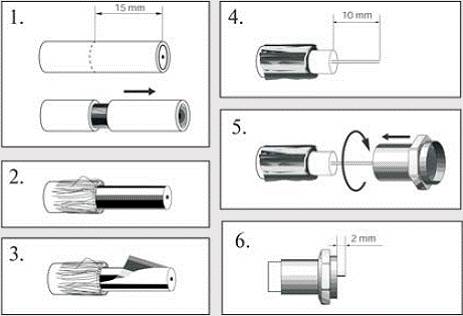

После этого начинается процесс настройки. К центральному конвертору прикручивается F-коннектором отрезок кабеля пару метров длиной, второй конец кабеля прикручивается к ресиверу. С какого-то сайта у меня есть картинки, что такое F-разъем и как его правильно накручивать на кабель. Вот они:
Ресивер подключается к телевизору, только после этого включается питание 220В. Немаловажный момент — при накручивании на кабель F-коннектора необходимо тщательно следить, чтобы тонкие проводнички экранирующей оплетки кабеля не замкнулись с центральной жилой, иначе можно вывести из строя ресивер!!!

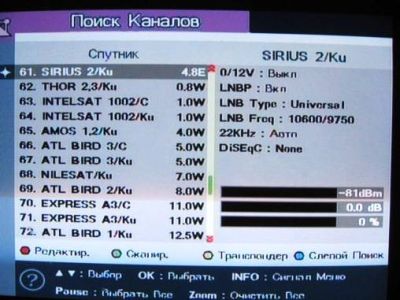

Включаю телевизор, ресивер, захожу в меню Установка-Поиск каналов. В списке спутников слева выбираю Sirius 2/Ku 4.8E-именно на этот спутник будет настроен жестко закрепленный центральный конвертор. Справа в меню выбираю:
LNBP:
LNBP Type: Universal (универсальный тип конвертора, согласно купленным мною)
LNBP Freq: 10600/9750 (указано на конверторах)
22Khz: Авто (сигнал для переключения дисека — так и оставляю)
DISEqC: None (так и оставляю, поскольку сигнал подключен пока напрямую, а не через дисек)
Далее желтой кнопкой пульта захожу во подменю Транспондер и выбираю транспондер, на котором буду искать сигнал (советую заранее выписать себе несколько транспондеров выбранных со спутников с различными поляризациями и РЕАЛЬНО РАБОТАЮЩИМИ бесплатными каналами (FTA). Список можно найти по ссылкам ниже. Я для себя решил настраиваться по следующим транспондерам:
Спутник Транспондер Канал для визуальной проверки
Sirius 4.8E 11766 H Novy Kanal, 5 Kanal (Ukraine)
Sirius 4.8E 11996 H Russia Today
Sirius 4.8E 12073 H Inter+
Sirius 4.8E 12245 V Europe by Satellite
Hotbird 13E 10971 H 3 Channel
Hotbird 13E 11034 V RTR Planeta
Hotbird 13E 11411 H Adjara TV
Hotbird 13E 11766 V Rai Uno
Hotbird 13E 12207 H Fashion TV Europe
Amos 4W 10722 H K1, 1+1, Kino
Amos 4W 10759 H Telekanal STB, Tonis, MTV Ukraine
Amos 4W 10925 V Russia Today
Eutelsat W4 36E 11727 L Gameplay TV, Ru TV
Eutelsat W4 36E 12322 R NTV Plus Infokanal

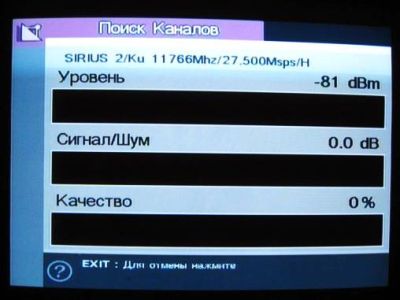

К примеру, в моем случае, для начала, это будет транспондер 11766H, вещающий на частоте 11766МГц с горизонтальной поляризацией. Для удобства, качество сигнала можно вывести на полный экран кнопкой Info. Ориентироваться буду по нижней шкале "Качество":
Что мы видим на этом фото? Безрадостную картину-качество сигнала-0! Собственно говоря, а чего следовало ожидать? Антенна ведь пока "смотрит" в сторону спутника очень приблизительно.
Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Почему необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении, в моем положении оно было приблизительно таким:
После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале-в одну сторону, и если шкала не меняется с 0, то в другую. Когда обнаруживается, что шкала качества выросла хотя бы до 10–15 — это уже первая удача, можно остановиться и передохнуть:) Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден хоть какой-то: теперь нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх — вниз. После этого можно попробовать по чуть — чуть поворачивать конвертор вокруг своей оси в держателе (на конверторе для этого нанесены метки):
