Камуфляж и бортовые эмблемы авиатехники советских ВВС в афганской кампании

Марковский Виктор

Положение исправило присутствие техника самолета капитана Валерия Максименко, признанного полкового художника, имевшего опыт агитационно-декоративной работы. Для начала предложена была эмблема простого и лаконичного исполнения с изображением парящего грифа – именно так в Афганистане прозвали МиГ-23, напоминавший своим распластанным крылом эту птицу. Хищный гриф рисовался с натуры – имевшегося у соседей-вертолетчиков чучела настоящей птицы. С помощью самодельного аэрографа и вырезанных из бумаги трафаретов эмблему нанесли на истребителях 1-й эскадрильи полка. Затея имела успех, истребители даже попали на глаза заезжему военному журналисту, и вскоре фото группы летчиков у разукрашенного самолета появилось на первой полосе «Красной Звезды».

Воодушевившись, рисунками украсили и другие самолеты. В качестве эмблемы был принят уже другой

орёл, надлежащим образом экипированный и оснащенный. На рисунке с подписью «Жемчужина Забайкалья» красовался горбоносый гриф в коричневой лётной кожанке и защитном шлеме ЗШ-5. Птица бывалого вида с патронной лентой через плечо и с ракетой Р-60 в лапах восседала на сетке прицела АСП-17МЛ, в перекрестье которого был загнан пакистанский F-16 – частый источник неприятностей наших «пернатых» (опыт встречи с этим неприятелем имел и С. Привалов, незадолго до этого атакованный пакистанцами). Все детали обмундирования и снаряжения были исполнены с находившейся тут же натуры, а клюв прищурившегося грифа украшали те же белые звездочки.

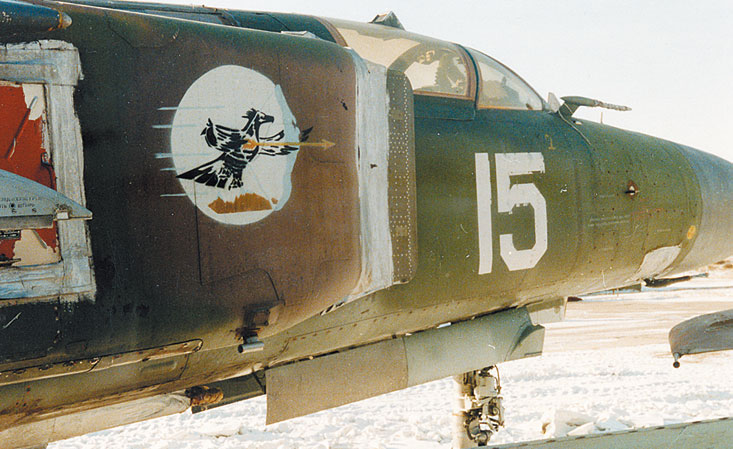

Эмблема раннего образца на истребителе МиГ-23МЛД 120-го иап не отличалась совершенством

Вариантом эмблемы было изображение того же крылатого персонажа в деле: устремившийся в атаку гриф, облаченный в кислородную маску, тащил в лапах по бомбе и палил из пушки-двустволки, рассыпая стреляные гильзы. Для «спарок» была внедрена эмблема «Инструктор», на которой орёл-наставник, засучив рукава, демонстрировал у раскрытого наставления приёмы воздушного боя.

Изменения коснулись и отметок за вылеты. Помимо общепринятых белых звёздочек, вписанных в 8-см окружность, во 2-й эскадрилье на бортах МиГ-23 стали изображать отметки о содержании конкретных боевых вылетов – белые трафаретные силуэты ракет за вылеты на прикрытие ударных групп и черные бомбы за бомбардировочные удары. Их количество на многих самолетах переваливало за сотню, из-за чего на носу они уже не умещались. Их стали накрашивать на борту за воздухозаборником, откуда ряды «бомб» и «ракет» уходили под крыло.

В январе 1989 года дошло и до реализации наиболее агрессивных замыслов с нанесением на истребители акульих пастей. Сюжет, столь популярный на западных самолетах, у нас не возникал со времен войны. Из нескольких эскизов был выбран наиболее выразительный – оскаленно-зубастый, с прищуром и хищной ухмылкой.

Уже по возвращении из Афганистана «зубастые» самолеты 120-го полка приобрели достаточную известность. Участвуя в разнообразных показах, МиГи приобрели популярность и стали едва ли не самыми узнаваемыми самолетами афганской кампании. Их изображения и рисунки стали появляться в отечественной и зарубежной печати и на моделях многих производителей (включая коробку «Звезды» с такой моделью, растиражированной во многих тысячах экземпляров), часто с путаницей в принадлежности и деталях окраски.

Технология нанесения эмблем в полевых условиях с использованием самодельного аэрографа. Именно таким образом были выполнены все декоративные элементы на истребителях 120-го иап

Автор эмблем капитан 120-го иап Валерий Максименко

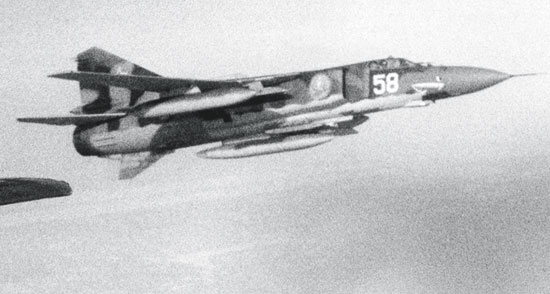

В полете МиГ-23МЛД из состава 120-го полка. Самолеты этой части были наиболее ярко декорированными машинами в авиации 40-й армии

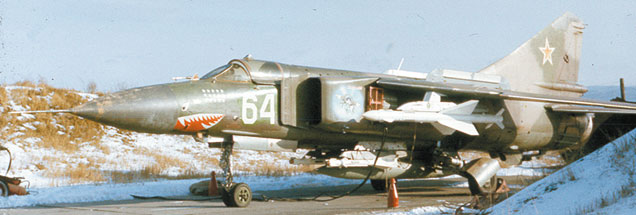

Борт 64 из состава 120-го иап с полным набором бортового декора – эмблемами, «боевыми звездочками» и акульей пастью

«Фюзеляжная

живопись» на вертолетах 40-й армии была распространена много реже и встречавшиеся рисунки можно в буквально смысле перечислить по пальцам. О причинах такой лаконичности в окраске вертолетной техники судить затруднительно: возможно, начальство армейской авиации не поощряло отступления от уставных предписаний. Скорее, объяснение было более прозаическим и дело было в большей интенсивности боевой деятельности вертолетчиков. Вездесущие вертолеты были постоянно востребованными, и на их экипажи приходилось куда больше вылетов, нежели у соседей-истребителей и штурмовиков. За день вертолетчикам приходилось выполнять по 5-6 вылетов, встречались и более значительные цифры, когда в операциях экипажи поднимались в воздух до десятка и больше раз в сутки (!) В итоге налет в армейской авиации превышал показатели коллег вдвое и более, соответствующей была и нагрузка на техсостав, готовивший машины, рабочий день у которых длился по 12-14 часов, попросту не оставляя времени на всякого рода отвлечения от основной деятельности. Распространены были только звездочки, в силу той же высокой загруженности наносившиеся из расчета минимум за 50 боевых вылетов.

«Голубь мира» на вертолете Ми-8МТ 335-го полка. Справа – Герой Советского Союза комэск А. М. Райлян

В числе немногих известных примеров рисунков на вертолетах были изображения драконов на Ми-8 и Ми-24 баграмской 262-й отдельной вертолетной эскадрильи, вооруженных и украшенных пиковыми тузами по традиции, уходящей еще к асам Первой мировой войны. В противоположность хищным тварям, другим примером эмблемы был «голубь мира» на Ми-8 из состава джелалабадского 335-го полка, появившийся в бытность там комэском подполковника А. М. Райляна – Героя Советского Союза и личности, весьма известной в авиации 40-й армии. Другим примером была голова снежного барса на Ми-8 из состава 239-й вертолетной эскадрильи в Газни. Во всех случаях рисунки наносились у «восьмерок» на наружных бронелистах возле кабины, словно нарочно к тому предназначенных, на Ми-24 – на броне под кабиной.

Иную картину представляли собой вертолеты спецназовской 205-й эскадрильи в Кандагаре. В силу специфики деятельности части, работавшей в интересах отрядов разведки спецназначения ГРУ, вертолетчики старались избегать какой-либо «наружной рекламы», которая могла бы выдать принадлежность машин. Имея дело с изощренным и хитрым противником, на вертолетах закрашивали даже бортовые номера, взамен которых красовались абстрактные черные квадраты.

У транспортных вертолетов Ми-6 известен единственный образец бортового «декора»: На одной из машин советнической 320-й вертолетной эскадрильи в Кундузе был нанесен рисунок с изображением веселого чёртика с подписью «Вася» – по всей видимости, восходящего к биографии одного из членов экипажа.

Свои отличия имело нанесение отметок за боевые вылеты на бомбардировщиках фронтовой и дальней авиации, привлекавшихся к работе по Афганистану в ходе крупных операций. Их работа носила эпизодический характер, боевых заданий было поменьше, из-за чего звездочки наносили за каждый выполненный вылет. Тем не менее, на некоторых машинах их число достигало полусотни.

Уместно будет напомнить порядок нанесения опознавательных знаков и бортовых номеров на самолетах и вертолетах ВВС 40-й армии. Их размещение регламентировало «Положение об опознавательных знаках самолетов Военно-Воздушных Сил». Процитируем указание дословно: «Основной опознавательный знак самолетов Военно-Воздушных Сил «красная звезда» наносится на все самолеты типа моноплан – на крыльях сверху и снизу и с двух сторон на вертикальном оперении… на вертолетах всех конструкций – по бокам кабины в её задней части и снизу кабины». При нанесении опознавательного знака на крыло самолета (сверху и снизу) своими нижними концами звезда (без окантовки) не должна была выходить за пределы границы раздела крыла с элероном. На элероны разрешалось наносить только выступающие части белой и красной окантовки звезды. На вертикальном оперении звезда наносилась «в центре общей площади киля и руля направления с таким расчетом, чтобы её концы размещались от кромок обтекания киля и руля направления на расстоянии 50-150 мм».
