Казематные броненосцы южан 1861 – 1865
Шрифт:
Построен: Вильминггон, Джоджия Спущен на воду: начало 1863 г.
Вступил в строй: 30 апреля 1864 г

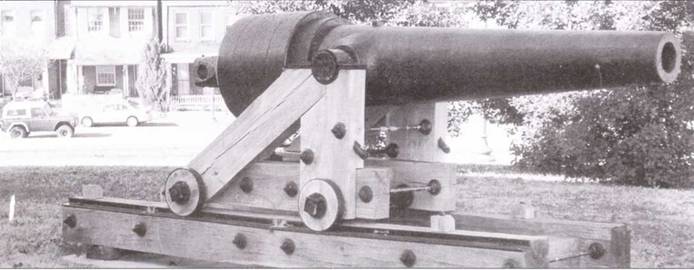

Вооружение: 4 х 6,4-дюймовые нарезные пушки Брука
Построен: Саванна. Северная Каролина Спущен на воду: апрель 1862 г.
Вступил в строй: 30 июня 1863 г.
Вооружение: 2 х 7-дюймовые нарезные пушки Брука. 1 х 10-дюймовая гладкоствольная пушка. 2 х 6,4-дюймовые нарезные
Самый крупный броненосец эскадры Мобил Бэй, являлся флагманским кораблем адмирала Бучанана. Месте с двумя деревянными кораблями эскорта перехватил флот северян, который вошел в залив Мобил 5 апреля 1864 г. Был захвачен противником в бою с его численно превосходящими силами.
Размеры:
— длина 209 футов
— ширина 48 футов
— осадка 14 футов
Водоизмещение 1275 т
Бронирование железо толщиной 6 дюймов с деревянной подложкой
Вооружение: 2 х 7-дюймовых нарезных пушки Брука: 4 х 6.4-дюймовых нарезных пушки Брука
Движитель: двухлопастный гребной винт
Скорость 5 узлов
Построен: Сельма. Алабама
Спущен на воду: октябрь 1862 г.
Введен в строй: 16 февраля 1864 г.
Экипаж 133 чел.
Броненосец «Вирджиния» построен на остатках деревянного винтового фрегата «Мерримак». из-за чего часто корабль ошибочно именуется в литературе «Мерримаком». Первый броненосец южан, принявший участие в боевых действиях. Эпический бой с «Монитором» имел место 8 марта 1862 г. Тот бой стал поворотной точкой военно-морской истории. После оккупации Норфолка северянами, корабль был сожжен командой 11 мая 1862 г., так как большая осадка броненосца не позволила ему уйти в верховья река Джэймс.
Размеры:
— длина 263 фута
— ширина 51 фут
— осадка 22 фута
Водоизмещение 3200 т
Бронирование железо толщиной 4 дюйма с деревянной подложкой
Вооружение: 2 х 7-дюймовых нарезных пушки Брука: 2 х 6,4-дюймовых нарезных пушки Брука. 6 х 9-дюймовых гладкоствольных пушки Движитель: двухлопастный гребной винт Скорость 5 узлов
Построен: Норфолк, Вирджиния
Спущен на воду: июнь 1861 г.
Введен в строй: март 1862 г.
Экипаж 320 чел.
Броненосец входил в эскадру реки Джэймс, принимал участие в бою при Тренте Рич в январе 1865 г. Уничтожен экипажем накануне вступления в Ричмонд северян 3 апреля 1865 г.
Размеры:
— длина 201 фут
— ширина 47 футов
— осадка 14 футов
Водоизмещение 3200 т
Бронирование железо толщиной 4 дюйма с деревянной подложкой
Вооружение: 3 х 7-дюймовых нарезных пушки Брука: I х 10-дюймовая гладкоствольная пушка Брука
Движитель: двухлопастный гребной винт
Скорость 10 узлов
Построен: Ричмонд. Вирджиния
Спущен на воду: весна 1863 г.
Введен в строи: 18 мая 1864 г.
Экипаж 160 чел.
В холе строительства броненосец в целях конспирации
— длина 189 футов
— ширина 32 фута
— осадка 14 футов
Водоизмещение 1390 т
Бронирование железо толщиной 4 дюйма с деревянной подложкой
Вооружение: I х 11-дюймовая и 2 х 6,4-дюймовых нарезных пушки Армстронга
Движитель: двухлопастный гребной винт Скорость 10 узлов
Построен: Бордо. Франция
Спущен на воду: 1863 г.
Введен в сгрой: январь 1864 г.
Экипаж неизвестен

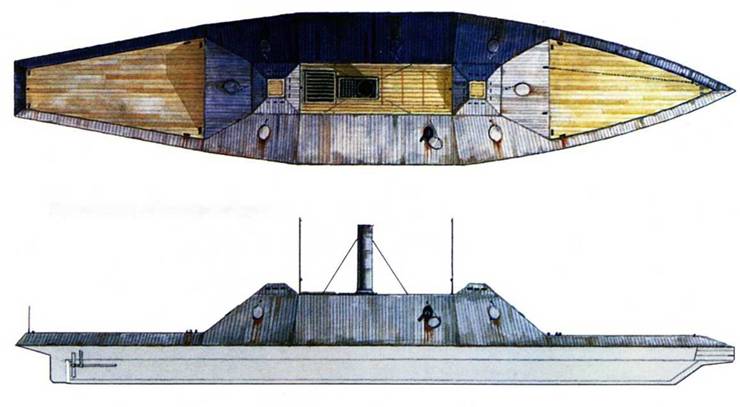

Броненосец «Арканзас»

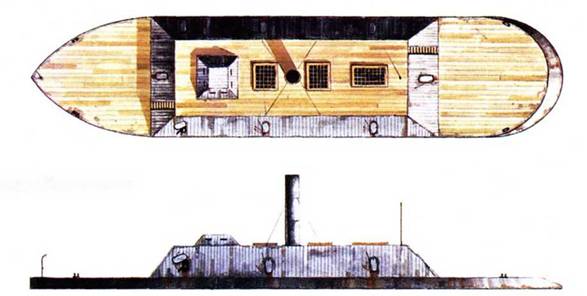

Броненосец «Фридериксбург»

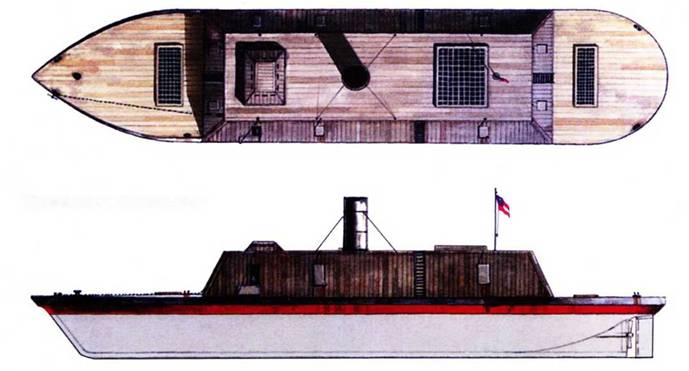

Броненосец «Хантсвилл»
Броненосец «Стоунвалл»
Броненосец «Вирджинии» (бывший «Мерримак»)

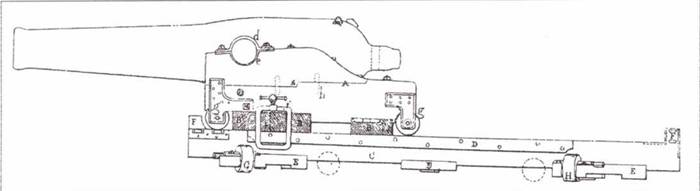

1. фальшборт, 2. орудийный порт, 3. мостик, 4. спардек, 5. труда системы отопления, 6. дымовая труба, 7. вентиляционная труба, 8. 6,4-дюймовое нарезное орудие системы Брука па станке конструкции Марсили, 9. леерное ограждение, 10. кают-компания, 11. запасы пороха, 12. вельбот, 13. запасы снарядов, 14. магазин сухой провизии, 15. флаг, 16. 7-дюймовое нарезное орудие системы Брука на поворотном деревянном лафете, 17. железный пастил над цепями рулевого привода, 18. ценной рулевой механизм, 19. руль, 20. двухлопастный гребной винт системы Гриффитса, 21. медная обшивка нижней части корпуса, 22. внешняя железная обшивка из полос шириной 6 дюймов и толщиной 2 дюйма, 23. внутренняя железная обшивка из полос шириной 6 дюймов и толщиной 2 дюйма, 24. чал гребного винта, 25. днище, 26. подпалубное пространство, 27. якорная палуби, 28. машина, 29. место для лазарета, 30. кирпичный фундамент котла, 31. котел, 32. угольный бункер, 33. временный отсек (частично убирается в бою), 34. орудийная палуба, 35. 9-дюймовое гладкоствольное орудие Дальгрена на станке Марсили, 36. якорь, 37. таран
