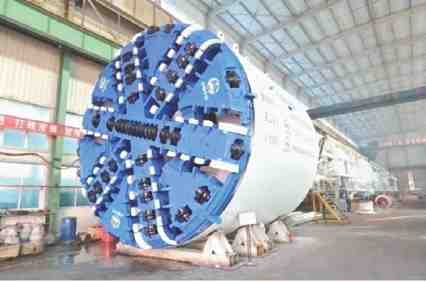

Рис. 6-28. Резцовая головка со спицами для малых панелей
2. Галечные образования легко изнашивают резцовую головку, особенно нелегко сломать гальку большого диаметра, поэтому целесообразно использовать комбинированную резцовую головку со спицами (рис. 6-29)
3. При строительстве в горных породах резцовой головки должен иметь высокую способность к разрушению горных пород, и следует использовать панельную комбинированную резцовую головку (рис. 6-30).
Рис. 6-29. Комбинированная резцовая головка со спицами
Рис. 6-30. Панельная комбинированная резцовая головка
2) Разделение по методу опоры резцовой головки (1) Метод поддержки центра Режущая головка с центральной опорой, показанная на рис. 6-31a, обычно используется для прямой щитовой проходки малого и среднего размера. Когда резцовая головка этого типа вращается, чтобы разрезать почву, почва в резервуаре для почвы имеет большое пространство для потока и большой диапазон прямого перемешивания, почва течет плавно, почва имеет хороший эффект перемешивания и возможность адгезии глины небольшое, а значит вероятность засорения невелика. Давление на забое при выемке грунта
Метод промежуточной поддержки, показанный на рис. 6-31b, имеет относительно сбалансированную конструкцию резцовой головки и в основном используется для щитовой проходки среднего и большого диаметра. При использовании щитов малого диаметра следует серьезно подумать о предотвращении налипания глиняных корок к центру. Благодаря наличию промежуточной поддержки защитный резервуар для грунта разделен на две части, при этом центральная часть занимает в резервуаре для грунта значительное пространство. Когда резцовая головка вращается и режет почву, почва за пределами центральной области течет плавно и легко перемешивается; поток почвы в центральной области слабый. Когда разрезаемый грунт относительно вязкий и накапливается в центральной области в течение длительного времени, он постепенно увеличивается и в конечном итоге образует глиняную корку, которая полностью теряет свою текучесть. Текучесть почвы во внутренней и внешней областях весьма различна, и трудно обеспечить эффект перемешивания почвы. Когда резцовая головка использует щит с промежуточной опорой для строительных работ в связном грунте (включая мелкодисперсный песок), если обработка не является хорошей, не всегда легко удовлетворить требованиям режущего эффекта перемешивания почвы в почвенной камере, и глинистые корки могут образовываться из-за прилипания и забивания, что приводит к плохой выемке грунта, повышенному сопротивлению и нестабильному контролю давления на поверхность выемки. Следовательно, эффект туннельной проходки подвергается влиянию, и это неблагоприятно для контроля проседания поверхности земли.
