Помимо своей замечательной «винтовки», Иккансай создал еще и арбалет из особого медного сплава, который по дальности и точности боя не уступал лучшим тогдашним ружьям (еще одна спецназовская «штучка»), подзорную трубу, авторучку, водонасосную помпу, добился успехов в изготовлении стекол для телескопов. Кроме того, он занимался изучением астрономии, проводил наблюдения во время солнечного затмения, написал весьма ценное наставление по изготовлению огнестрельного оружия, в котором раскрыл практически все секреты семьи Кунитомо, ранее передававшиеся от отца лишь одному-единственному сыну.
Умер Кунитомо Иккансай в 1840 году в возрасте 62-х лет.
MOKУXO — «ДЕРЕВЯННАЯ ПУШКА». ХАРИНУКИ-ДЗУЦУ — «ТРУБА ИЗ ПАПЬЕ-МАШЕ»

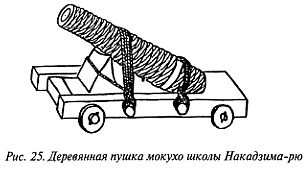

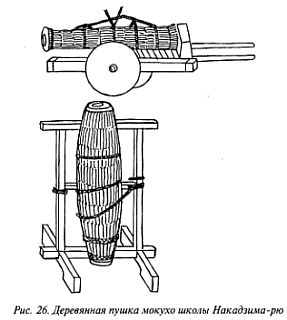

Деревянная пушка мокухо изготавливалась из ствола сосны или другого
В варианте харинуки-дзуцу — «трубы из папье-маше» — деревянную основу будущей пушки обмазывали лаком и оклеивали несколькими десятками слоев бумаги.
Такие «орудия» делали разных размеров. Деревянная переносная пушка какаэ оо-дзуцу была столь легкой, что ее мог легко переносить с места на место даже один ниндзя (рис. 27).
Существовали и еще более миниатюрные ручные аналоги таких «пушек». Так как эти «орудия» легко укрывались в широком рукаве кимоно, их называли содэцуцу — «рукавные трубы» (рис. 28).
Споры о возможности боевого применения подобной «артиллерии» продолжаются по сей день. Ведь чтобы придать ядру убойную силу, заряд должен быть достаточно большим, а это чревато разрывом пушки при выстреле. Нава Юмио высказал мнение, что такие «орудия» скорее всего использовали лишь для запуска сигнальных ракет и для устрашения противника.
В качестве заряда во всех вариантах использовался дымный порох, в рецептуру которого входили 7 частей привезенной с континента селитры, 1,5 части серы и 1,5 части древесного угля (как правило, использовался размолотый в порошок уголь ивы). Те же компоненты брали и для изготовления зажигательной смеси, но в ином соотношении.
Зажигательные средства
Различные зажигательные средства занимают важнейшее место в числе каки. Это, впрочем, вполне понятно, если учесть, что в Японии и обычные жилые дома, и замки, и крепости (до второй половины XVI в.) строили из дерева.
ХИЯ — «ОГНЕННЫЕ СТРЕЛЫ»
Древнейшие варианты хия представляли собой сигнальные стрелы с приделанными свистульками из дерева или рога (кабурая), внутрь которых вкладывали разожженные древесные угольки. Постепенно «воины ночи» разработали множество различных вариантов «огненных стрел», по сути представляющих собой ракеты. В секретных наставлениях по нин-дзюцу мы встречаем упоминания таких видов как дайкоку-хия — «огненная стрела великой страны», утихия — «метательная зажигательная стрела», тэхия — «ручная зажигательная стрела», хорокубия — «огненная стрела драгоценного счасья», амэ-хия — «дождевая огненная стрела» и др. (рис. 29)
БОХИЯ — «СТРЕЛА — ОГНЕННАЯ ПАЛКА»

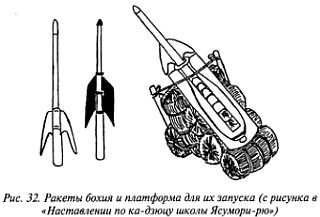

По внешнему виду «огненная палка» бохия очень напоминает ракету. Она представляет собой палку из твердого дерева с металлическим оперением на одном конце и пороховым зарядом с выведенным наружу фитилем на другом. Ее заряжали в крупнокалиберное ружье и выпускали в направлении врага, норовя запалить его укрепления (рис. 30–32).
Хотя
Поскольку для ракет не подходил порох с высокой скоростью горения, использовавшийся для стрельбы из ружей, ниндзя стали добавлять в него чуть-чуть золы. Рецепт «ракетного» пороха выглядел следующим образом: 11 моммэ [2] селитры, 12 моммэ серы и немного золы.
2
1 моммэ = 3,75 г
ДАЙКОКУ-ХИЯ — «ОГНЕННАЯ СТРЕЛА ВЕЛИКОЙ СТРАНЫ»
Дайкоку-хия (рис. 33) представляла собой вариант ракеты, движимой энергией сгорающего пороха. Считается, что эта «огненная стрела» была завезена в старину из Китая.
Дальность полета дайкоку-хия оценивается от 240 до 1200 метров. Естественно, что дальность полета варьировалась в зависимости от длины «стрелы», количества «перьев» на ее конце, мощи порохового заряда. Острие дайкоку-хия изготавливали из железа, дерева или бамбука. Приблизительно в 10 см от острия крепили бумажную трубку, начиненную пороховым зажигательным зарядом объемом в 20 моммэ. На другом конце «стрелы» крепилась такая же бумажная трубка с пороховым «топливом» внутри и фитилем, поджигаемым для выстрела. Зарядные трубки соединялись с помощью фитиля, так что зажигательный заряд воспламенялся только при подлете к цели. Согласно источникам, если дайкоку-хия планировалось запустить на расстояние в 2–5 тё, [3] то хвостовик «стрелы» делался тройным, на 6–7 тё — четверным, на 8 тё — шестерным, на 9—10 тё — девятерным.
3
1 тё = 109,09 м
При стрельбе дайкоку-хия помещали в деревянную трубу, установленную на рогатине, задающую необходимый угол возвышения, так, чтобы оба заряда остались снаружи. Хвостовик ракеты опирался на землю. После поджигания фитиля и воспламенения топливного заряда, «огненная стрела» устремлялась к цели. Иногда дайкоку-хия запускали прямо с руки, бросая как копье в направлении противника одновременно с выбросом струи газа из «сопла».
Во время полета пламя постепенно добиралось по фитилю от «топливного бака» к зажигательному заряду. «Топлива» хватало приблизительно на половину полета, и после прохождения ракетой высшей точки траектории ракета летела уже по инерции. Именно к этому моменту фитиль воспламенял зажигательный заряд, предававший огню укрепления врага.
Состав топливного заряда был таков: 30 моммэ селитры, 50 моммэ серы, 40 моммэ золы, 1 моммэ камфары, 1 моммэ сосновой смолы и 1 моммэ крысиного помета. Состав зажигательной смеси: 50 моммэ селитры, 3 моммэ серы и 3 моммэ золы.
Кроме того, при запуске дайкоку-хия на расстояние свыше 6 тё использовали две особые разновидности пороха: муити — «без одного» — и коинадзума — «маленькая молния». Состав муити: 30 моммэ селитры, 3 моммэ серы, 6 моммэ золы, 3 фун [4] крысиного помета, 3 фун сосновой смолы и 2 фун камфары. Состав коинадзума: 40 моммэ селитры, 5 моммэ и 5 фун серы, 12 моммэ золы, 3 фун крысиного помета, 3 фун сосновой смолы и 3 фун камфары.
4
1 фун = 0,375 г
