Колодцы. Устройство и обслуживание

Лапшина Нина Николаевна

• обеспечивают колодец крышкой;

• устраивают отмостку и водоотводную канаву;

• огораживают колодец.

Для сооружения колодца надо правильно выбрать сезон. Весна, когда тает снег и наблюдается паводок, – время, наиболее неблагоприятное для этой работы. Самый низкий уровень стояния водоносных горизонтов наблюдается летом и осенью. Вот тогда и надо копать колодец.

Помимо такого достаточно примитивного способа забора подземных вод в виде неглубокого колодца, можно устроить особое сооружение, которое называется каптажной камерой. Конструктивно она в большей степени напоминает шахтный колодец (отличие состоит в том, что каптаж перекрывают сверху, оборудуют переливным трубопроводом и расходной трубой, по которой вода поступает к потребителю самотеком или с помощью

насоса) и строится из железобетонных колец, устанавливаемых либо в котловане, либо монтируемых опускным способом, если водоносный пласт залегает глубоко от поверхности земли.

Прежде чем приступить непосредственно к возведению каптажа для восходящего ключа, необходимо удалить грунт, чтобы обнажить коренную породу – водоупорную кровлю, через которую пробивается восходящий ключ. Если основанием для него является скальная порода, то можно обойтись и без фильтра. В остальных случаях, когда сквозь рыхлые породы вода выбрасывается с примесью песка, следует засыпать расчищенную площадку смесью гравия (щебня) с песком (слой – 20–30 см), которая будет служить обратным фильтром.

Далее надо установить железобетонные кольца, замазав стыки между ними и периметр нижнего кольца в зоне его контакта с грунтом мятой жирной глиной. Когда кольца займут свое место, на высоте примерно 1–1,5 м от дна (в каждом конкретном случае этот параметр бывает разным, поскольку зависит от расчетного дебита каптажа – количества кубических метров воды, поступившей в течение 1 ч) проделывают сливное отверстие для стекания излишка воды.

Поверх колец надо положить железобетонную плиту, частично перекрыв отверстие – оставшегося места должно быть достаточно для того, чтобы человек мог спуститься вниз. Надземную часть каптажной камеры обкладывают кирпичом в виде усеченного конуса высотой не менее 80 см, в верхней части которого оформляется люк. При выполнении кирпичной кладки надо вставить чугунные скобы, которые в дальнейшем будут играть роль лестницы для спуска.

Из камеры на высоту, как минимум, 2 м выводят вентиляционный стояк. Его закрывают мелкоячеистой сеткой и устанавливают колпак – первая защитит колодец от проникновения насекомых, второй – от атмосферных осадков.

По периметру каптажной камеры следует выполнить сначала глиняный замок, потом песчаную подушку (ее следует тщательно утрамбовать), по ней уложить бетонную (асфальтовую) отмостку. Кроме того, необходимо отрыть водоотводную канаву и гидроизолировать ее тем же способом, т. е. глиняным замком и бетонным покрытием.

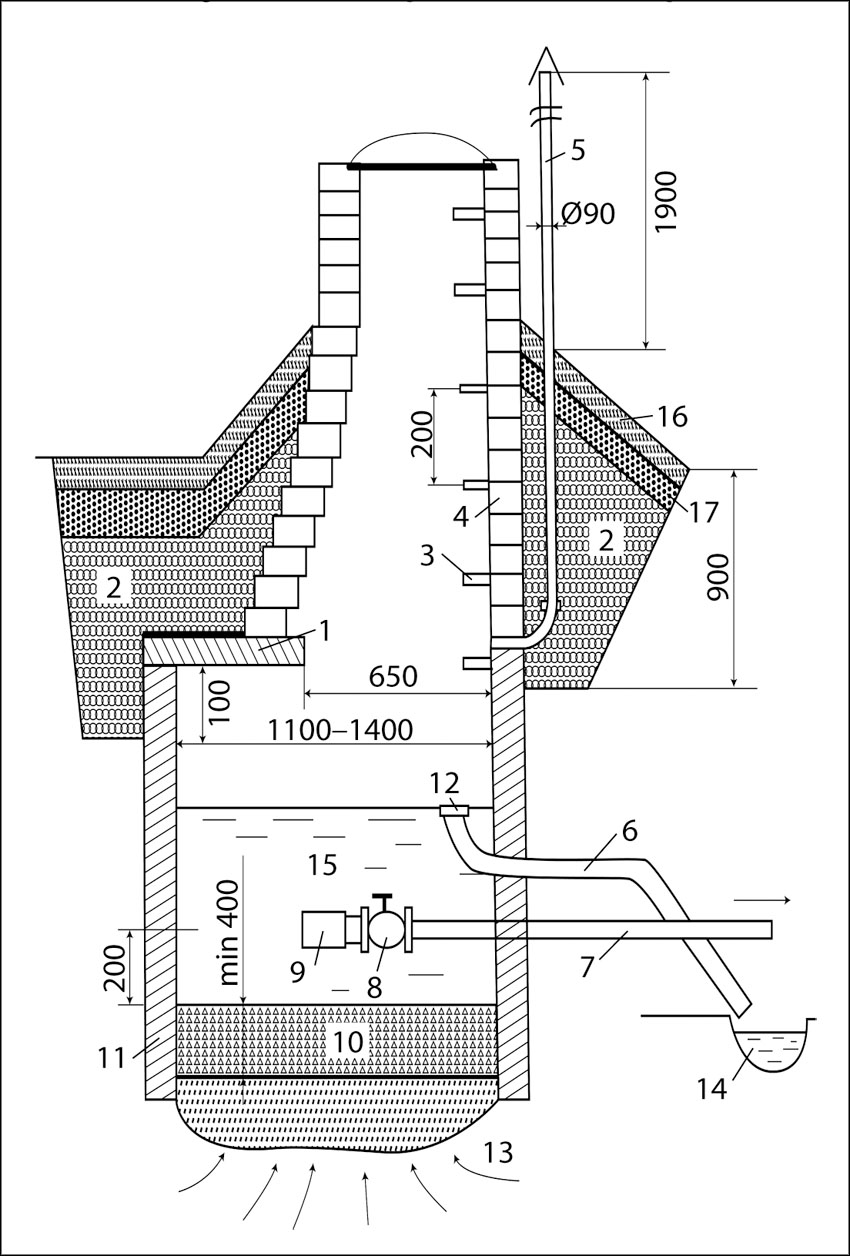

Рисунок 6. Устройство каптажной камеры для ключа восходящего типа (размеры указаны в миллиметрах): 1) железобетонная плита; 2) глиняный замок; 3) скобы; 4) кирпичная кладка; 5) вентиляционный стояк; 6) переливная труба; 7) водозаборная труба; 8) вентиль; 9) фильтрующий элемент; 10) песчано-гравийный фильтр; 11) железобетонное кольцо; 12) сливная воронка; 13) водоносный горизонт; 14) водоотводная канава; 15) резервуар; 16) отмостка; 17) песчаная подушка

Для создания деревянного околотка подходят дуб, граб, лиственница. Их древесина долго сохраняется в условиях повышенной влажности, не покрывается слизью и придает воде хороший привкус.

Для забора воды из каптажной камеры в нее вставляют трубу, вмонтировав ее в 50 см от поверхности песчано-гравийного фильтра. И сливная, и водозаборная трубы должны отстоять от стенок камеры не менее чем на 1 м, а заканчиваться они должны водоотводящим лотком. После всех работ останется только внутренний конец водозаборной трубы оснастить фильтром с отверстиями 0,2 мм и краном, а наружный – краном, крючком для ведра и скамейкой под него.

Каптажная камера для нисходящего ключа конструктивно не отличается от описанной, за исключением одного момента: вода в нее будет поступать не со стороны дна, а через боковую стенку (нисходящие ключи, как правило, располагаются на склонах возвышенностей, оврагов и иного, поэтому камеру врезают в открытую поверхность водоносного горизонта). Поэтому фильтрующий слой из гравия толщиной 20 см надо будет разместить между водоносным

пластом и стенкой каптажа. В последней предварительно проделывают отверстия для стека воды. Дно камеры покрывают глиняным замком, чтобы не допустить просачивания и потери воды. Поскольку вода из нисходящего родника содержит частицы глины, песок, то внутри камеру разделяют перегородкой на 2 части. Жидкость, поступившая в камеру со стороны водоносного горизонта, будет отстаиваться в первой секции, потом, перелившись через стенку, поступит во вторую секцию, из которой и будет осуществляться водозабор. Случается, что вода из ключа поступает широким фронтом. Чтобы обеспечить поступление ее в общий водосборник, дополнительно камеру оборудуют открылками, или барражными стенками (так называются улавливающие стенки, устроенные из глинистого грунта) с фильтрующими призмами, которые обеспечивают свободный отвод воды внутрь каптажа.

По завершении работ по сооружению каптажной камеры вокруг нее строят павильон и огораживают. Камеру регулярно проверяют, при необходимости очищают и ремонтируют.

Описанные действия наглядно показаны на рисунке 7.

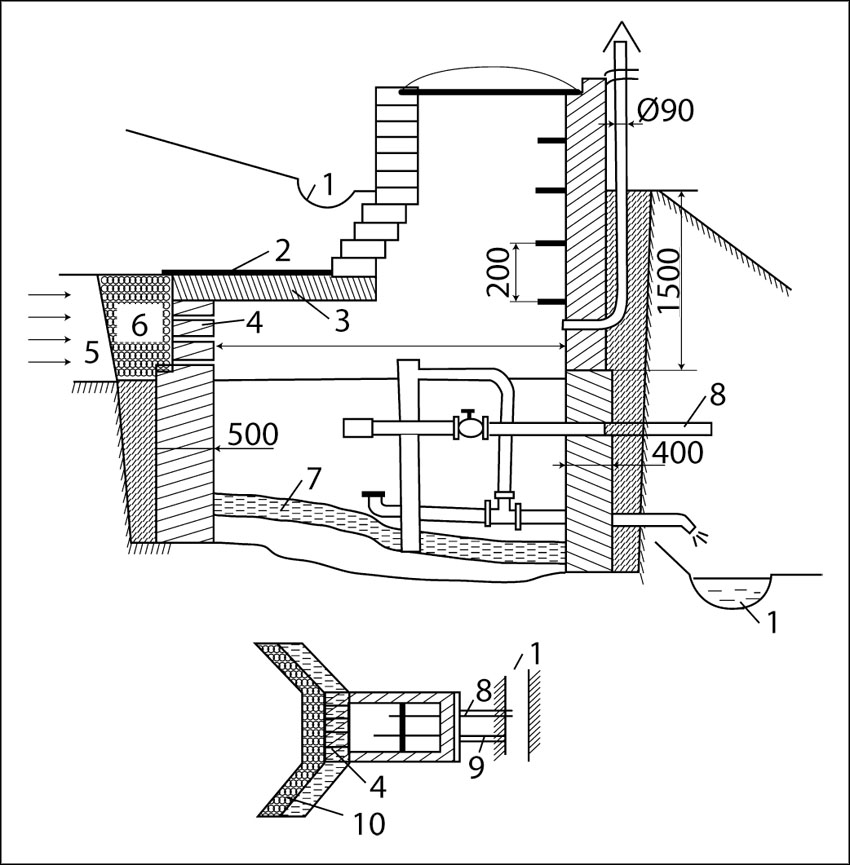

Рисунок 7. Устройство каптажной камеры для ключа нисходящего типа (размеры указаны в миллиметрах): 1) водоотводная канава; 2) глиняный замок; 3) перекрытие; 4) дренажная стенка; 5) водоносный пласт; 6) гравийный фильтр; 7) основание; 8) водозаборная труба; 9) переливная труба; 10) барражные стенки

Шахтный колодец

Свое название шахтный колодец получил потому, что для его устройства необходимо выкопать шахту. Как правило, такой конструкции отдают предпочтение, когда водоносный горизонт залегает не слишком глубоко – в 10–20 м от поверхности земли. Прежде чем мы поговорим, о способах, которыми можно это сделать, необходимо узнать, из каких частей состоит шахтный колодец (рис. 8). (Однако предварительно заметим, что традиционно шахтный колодец был деревянным, при этом выполняли сруб, имеющий квадратную или прямоугольную форму. С появлением новых материалов (кирпича, бетона) шахтный колодец стали сооружать круглой формы – в виде трубы, поэтому такие колодцы получили название трубных. В связи с этим строительство последних мы будем рассматривать отдельно, хотя в принципе это тоже шахтные колодцы.)

Верхняя часть колодца, которая возвышается над землей на 600–800 мм, – это оголовок. Его функция – защищать колодец от попадания внутрь посторонних предметов, насекомых, атмосферных осадков и зимнего обледенения.

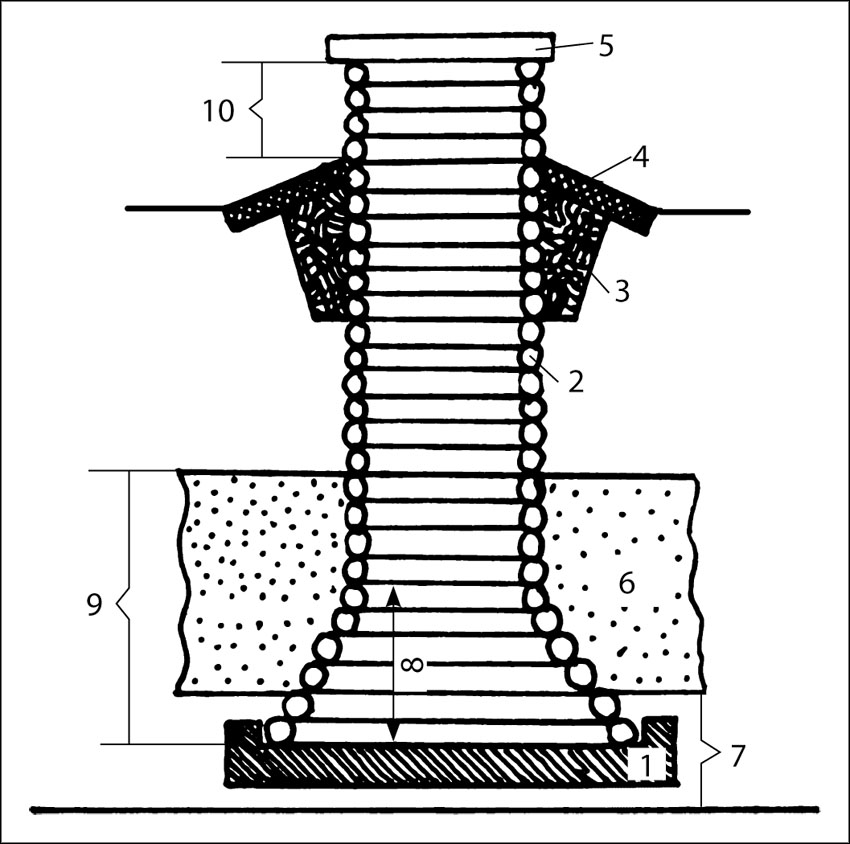

Рисунок 8. Устройство шахтного колодца: 1) донный фильтр; 2) сруб; 3) глиняный замок; 4) отмостка; 5) крышка; 6) водоносный горизонт; 7) водоупор; 8) зумпф; 9) водоприемник; 10) оголовок

Поэтому сверху на него обязательно устанавливают плотно пригнанную водонепроницаемую крышку, которая должна легко приподниматься, открывая доступ к воде.

Самая длинная вертикальная часть, которая во избежание осыпания отделана каким-либо материалом, называется стволом. Его необходимо сделать максимально герметичным, чтобы не допустить проникновения поверхностных и почвенных вод.

Нижняя часть ствола, в которой накапливается вода, – это водоприемник. Он может иметь различную высоту (от 70 см до 1,2 м) в соответствии с количеством воды, которое требуется в сутки. На дне этой части колодца в отдельных случаях устраивают донный фильтр из гравия (щебня, гальки, шунгита и пр.) и песка (кварцевого или крупнозернистого речного). Чтобы фильтр работал качественно, т. е. предотвращал замутнение воды при ее заборе, его выполняют в два-три слоя, общая же толщина донного покрытия определяется уровнем воды в колодце (на это счет нет однозначной рекомендации). Практика, показывает, что если он составляет 1,5 м и более, то укладывают слой толщиной 10–15 см и более (понятно, что чем толще слой, чем эффективнее идет фильтрация воды), если уровень воды не превышает 70 см, то допускается сделать его тоньше.
