Конструирование основы платья 40 размер
Шрифт:
1-6=6-4 из т.6 вверх прямую
4-5=5-2 из т.5 вверх прямую
(7-3)/3
(3-8)/3
(7-6)/3
(1-6)/3
(8-5)/2
(5-2)/2
3-9 Дл=37,8 см
3-10 Др=65,1 см
Из т.1 и т.2 вниз прямые =т.11 и т.12
11-12 Оп+П=23,7+4=27,7 см
13-14 Оз+П=15,9+4=19,9 см
11-13=14-12 ((1-2)-(13-14))/2=
(27,7-19,9)/2=3,9 см
Построение
Мерки:
Обхват шеи Ош=34,2 см
Обхват груди 1 Ог1=78,6 см
Обхват груди 3 Ог3=80 см
Обхват груди 4 Ог4=71,6 см
Обхват талии От=69,8 см
Обхват бедер 1 Об1=86 см
Высота бедер1 Вб1=11,1см
Обхват бедер 2 Об2=87,6 см
Высота бедер2 Вб2=18,5 см
Обхват плеча Оп=23,5 см
Обхват запястья Оз=16,1 см
Длина спины до линии талии 1 Дтс1=43,3 см
Длина спины до линии талии 2 Дтс2=46,3 см
Высота плеча косая Впк=47,3 см
Ширина спины Шс=16,25 см
Длина талии полочки Дтп=45,3 см
Высота груди Вг=25,7 см
Ширина груди Шг=15,25 см
Длина руки Др=67 см
Длина локтя Дл=38,9 см
Ширина плеча Шп=13,4 см
Длина изделия от талии Ди=50 см
Дополнительные данные:
Раствор вытачки полочки Рвп=0,5-1см
Раствор вытачки спинки
Рвс=1,5-2 см сутулая фигура
Рвс=1-1,4 см нормальная фигура
Рвс=0-0,9 см перегибистая фигура
Ширина проймы Шпр= 8см
Прибавка Пр=4 см Ог1, Ог3, От,
Об1, Об2, Оп, Оз
Прибавка Прс=1 см Шс, Прг=1 см Шг
Прибавка Прп=0 см Шпр
Прибавка Прш=0,5 см Ош

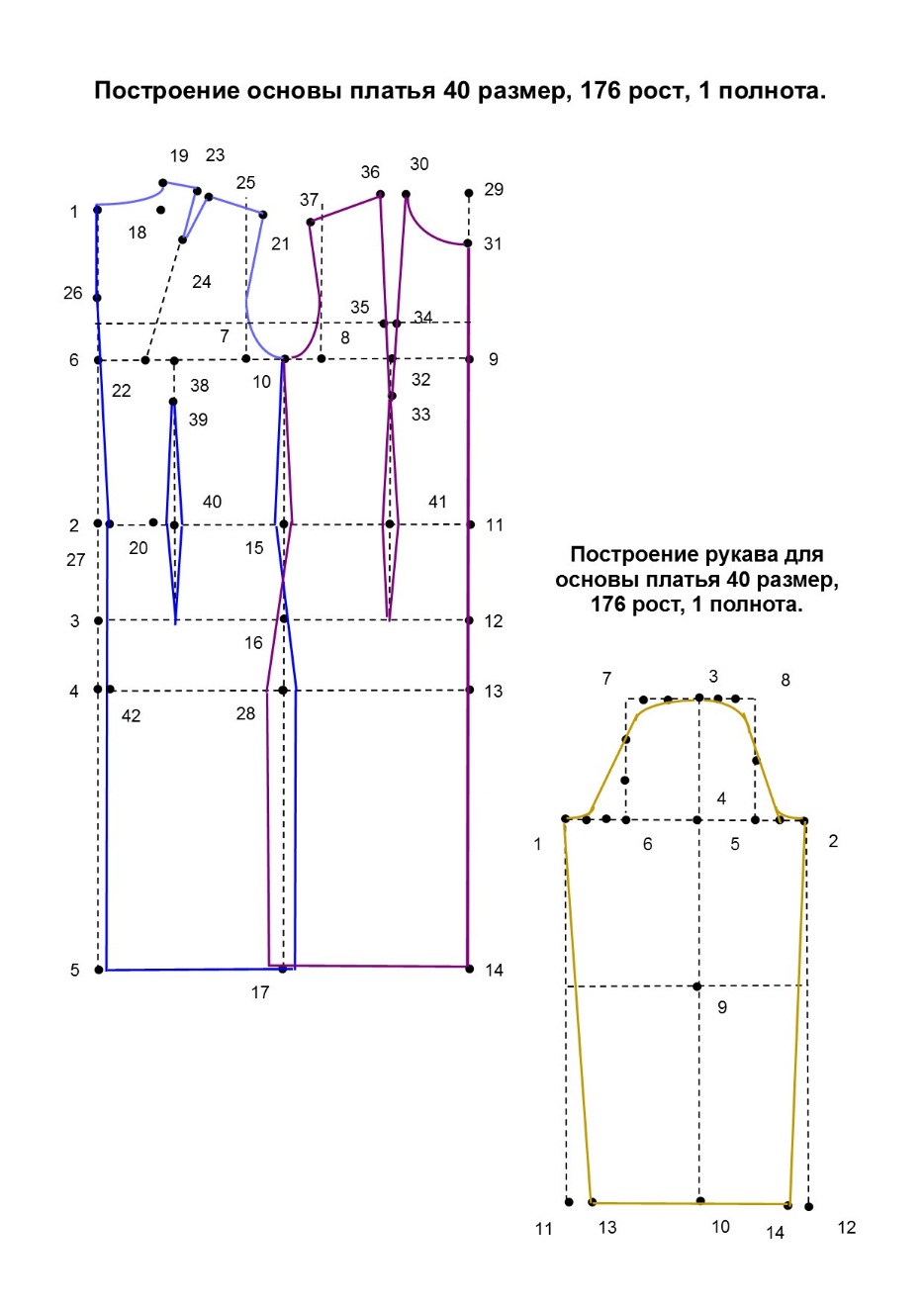

Построение:
1-2 Дтс1=43,3 см
2-3 Вб1=11,1 см
2-4 Вб2=18,5 см
2-5 Ди=50 см
1-6 (1-2)/2=21,65 см
6-7 Шс+П=16,25+1=17,25 см
7-8 Шпр+П=8+0=8 см
8-9 Шг+Рвп+П=15,25+0,5+1=16,75 см
Проверяем (17,5+8+16,5)*2=84
84-(Пр=4 см)=80 Ог3
7-8 7-10=10-8
1-18 (Ош+П)/5=(34,2+0,5)/5=6,94 см
20-19 через т.18 Дтс2=46,3 см
19-21 Шп+Рвс=13,4+1,5=14,9 см
2-21 Впк=47,3 см
6-22 (6-7)/3=17,3/3=5,7 см
19-23 (19-21)/3=14,9/3=4,96 см
23-24 (23-22)/3=24,3/3=8,1 см
23-25 Рвс=1,5 см
1-26 (1-2)/3=43,3/3=14,43 см
2-27 Нормальная фигура 1 см
Перегибистая фигура 2 см
Сутулая фигура 1,5 см
11-29 Дтп=45,3 см
29-30 29-30=1-18 6,94 см
29-31 29-31=1-18 6,94 см
8-32=32-9 через т.32 провести линию
30-33 Вгр=25,7 см
33-34 (30-33)/3=25,7/3=8,57 см
34-35 Рвп=0,5-1 см
33-36=33-30 через т.35
Через
ширину спины, ширину проймы и полочки без
вытачки (Огр3+П)/2>=(Огр1+П)/2
8-37 R(21-7)-1,5 нормальная фигура
R(21-7)-2 перегибистая фигура
R(21-7)-1 сутулая фигура
36-37 Шп=13,4 см
Если есть рукав т.7, т.8, т.10 опускаем вниз
2-3 см =т.7*, т.8*, т.10*.
38-39=32-33
6-38=9-32 провести линию через т.38
27-11 измерить на чертеже =41 см
Вытачки на линии талии
(От+П)/2=(69,8+4)/2=36,9 см
(41-36,9)/6=4,1/6=0,68 см
Из т.40, т.15, т.41 отложить 0,68 см влево
и вправо.
Обхват бедер шире чем обхват груди,
необходимо по линии бедер добавить ширину.
42-13 измерить на чертеже =41 см
(Об2+П)/2=(87,6+4)/2=45,8 см
(45,8-41)/2=4,8/2=2,4 см
Из т.28 отложить 2,4 см влево и вправо
Построение рукава:
1-2 Оп+П=23,5+4=27,5 см
1-3 R=(21-10*)-1=26-1=25 см
по спинке длина проймы
2-3 R=(37-10*)-1=24,5-1=23,5 см
по полочке длина проймы 1-3>2-3
Высота оката 18,5 см
Из т.3 вниз прямую
1-6=6-4 из т.6 вверх прямую
4-5=5-2 из т.5 вверх прямую
(7-3)/3
(3-8)/3
(7-6)/3
(1-6)/3
(8-5)/2
(5-2)/2
3-9 Дл=38,9 см
3-10 Др=67 см
Из т.1 и т.2 вниз прямые =т.11 и т.12
11-12 Оп+П=23,5+4=27,5 см
13-14 Оз+П=16,1+4=20,1 см
11-13=14-12 ((1-2)-(13-14))/2=
(27,5-20,1)/2=3,7 см

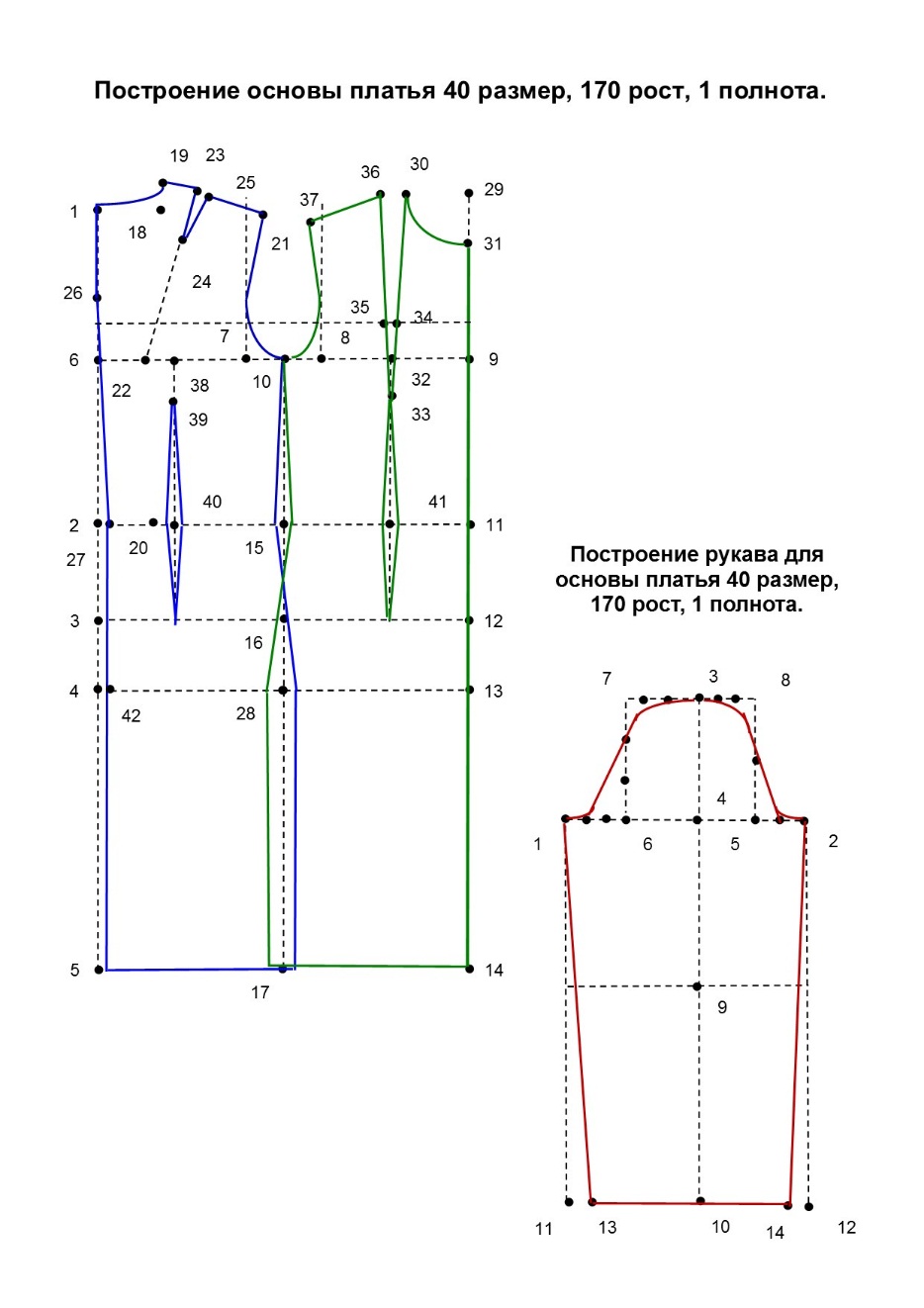

Градация основы платья по росту 40 размер, 146-182 рост, 1 полнота.
Если один чертеж наложить на другой
мы увидим какие точки и линии куда смещаются.
Спинка
Точка 26 отклонение по спинке смещается
вниз:
Рост 146=12,2 см
Рост 152=12,6 см
Рост 158=12,96 см
Рост 164=13,33 см
Рост 170=13,7 см
Рост 176=14,07 см
Рост 182=14,8 см
Коэффициент смещения К=0,4 см
Линия проймы 6-9 и точки
7, 10, 8, 7*, 10*, 8* смещаются вниз:
Рост 146=18,35 см
Рост 152=18,9 см
Рост 158=19,45 см
Рост 164=20 см
Рост 170=20,55 см
Рост 176=21,1 см
Рост 182=21,65 см
Коэффициент смещения К=0,5 см
Линия талии 20-11 и точки 40, 15, 41
смещаются вниз:
Рост 146=36,7 см
Рост 152=37,8 см
