В свое время мне довелось поработать несколько недель клепальщиком и сварщиком на одной из Королевских верфей, там я и научился кое-чему, чего, думаю, не найти в учебниках. Хотя вогнать пятисантиметровую заклепку в броневую плиту палубы корабля пневматическим молотком - тяжелая и шумная работа, это на удивление интересно, и большинство видов клепки, на мой взгляд, в некотором смысле столь же привлекательно, как и игра в гольф, с той лишь разницей, что клепка более полезна. Элементы спорта содержались, кроме того, и в контроле качества заклепок. В то время нам платили по числу поставленных заклепок, однако за каждую забракованную контролером заклепку, которую нужно было высверлить и заменить новой, вычитали в пятикратном размере.

Конечно, нельзя сказать, что клепальщики работали в раю, но что касается сварки, то она определенно была похожа на ад. Сварка может

быть достаточно любопытным занятием в течение часа или двух (осмелюсь предположить, что на такие сроки любопытным может быть и ад), но по прошествии этого времени следить за шипящей и мерцающей дугой и струйкой стекающего расплавленного металла становится невыносимо скучно, и скуку не особенно развеивают искры и капельки металла, вдруг оказавшиеся у вас за шиворотом или в башмаках. Уже через несколько дней проклинаешь эту работу, и чувство скуки утверждается настолько прочно, что становится очень трудным сосредоточиться и сделать удовлетворительный шов.

В настоящее время сварные швы в трубах и сосудах высокого давления выполняют автоматы, которым, я думаю, не становится скучно, а потому эти швы обычно и надежны. Однако автоматическая сварка часто нерентабельна в случае больших конструкций, таких, как корабли и мосты, и здесь сварные швы нередко заставляют желать много лучшего. К тому же сварные швы почти не препятствуют распространению трещин, и это - одна из причин катастроф, которые произошли со многими большими стальными конструкциями в недавнее время.

Ползучесть

Гомер знал, что для того, чтобы подготовить колесницу к выезду, нужно было в первую очередь надеть на нее колеса.

Расшифровка удлиненной буквы Б Дж. Чедвик

У микенских и древнегреческих колесниц были очень легкие и гибкие колеса обычно только с четырьмя спицами, сделанные из тонкого изогнутого дерева - ивы, вяза или кипариса (рис. 46). Колеса такой конструкции были очень эластичными и, по-видмому, позволяли мчаться в этих повозках по пересеченным склонам греческих холмов, где экипажи с более тяжелыми и жесткими колесами были бы бесполезны. В самом деле, обод колеса под действием веса колесницы изгибается подобно луку, но так же как и лук не следует хранить с надетой на него тетивой, так и колеса древних колесниц не следовало оставлять под нагрузкой. Поэтому по вечерам колесницы либо запрокидывали и прислоняли к стене, как делал это Телемах в четвертой книге "Одиссеи", либо совсем снимали с них колеса. Даже на Олимпе богиня Геба по утрам прилаживала колеса к колеснице сероглазой Афины. Когда в более поздние времена колеса стали тяжелее, эта процедура перестала быть столь необходимой, хотя можно предположить, что колеса экипажа нынешних лорд-мэров имеют заметный эксцентриситет, так как они подолгу находятся под нагрузкой без движения [45] .

45

Упомянутое обстоятельство лежит в основе большинства историй о том, как высокое лицо страдает морской болезнью от поездки в государственной карете. (Карета лорд-мэра Лондона используется лишь раз в году для торжественного выезда вновь избранного.
– Ред.)

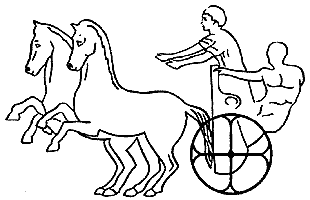

Рис. 46. Колеса гомеровских времен делались из тонких деревянных планок. Продолжительное действие постоянной нагрузки легко изменяет их форму, колеса "ползут".

Изменение формы луков и колес колесниц в результате продолжительного действия нагрузки является результатом процесса, называемого инженерами ползучестью. Приняв понятие простого гуковского материала, мы полагаем, что, если материал выдерживает некоторое напряжение, он сможет выдержать его бесконечно долго, кроме того, мы считаем, что, если напряжения в твердом теле не меняются со временем, деформации также остаются постоянными. В реальных обстоятельствах оба этих предположения лишь относительно справедливы, поскольку всякое вещество при действии постоянной по величине нагрузки с течением времени будет "ползти", то есть деформироваться.

Однако разные материалы подвержены ползучести совершенно по-разному.

Среди материалов, используемых в технике, особенно заметно ползут дерево, бетон и канаты, и этого нельзя не учитывать. Ползучесть тканей - одна из причин, по которым одежда теряет свою форму и образуются мешки на брюках в области колен. Причем ползучесть натуральных волокон, например шерстяных и хлопковых, больше ползучести современных искусственных волокон. Поэтому териленовые паруса не только сохраняют свою форму, но и не требуют столь тщательной натяжки, как паруса из хлопка или льна.

Металлы, вообще говоря, меньше подвержены ползучести, чем неметаллы, и хотя сталь заметно ползет при больших напряжениях и высоких температурах, эффектом ползучести при небольших нагрузках и обычных температурах часто можно пренебречь.

Вследствие ползучести напряжения в материале некоторым образом перераспределяются, и это часто играет положительную роль, поскольку области более высоких напряжений подвержены ползучести в большей степени. По этой причине старые ботинки удобнее новых. Точно так же, если за счет ползучести уменьшается концентрация напряжений в соединении, то его прочность может расти со временем. Но, естественно, если внешняя нагрузка начнет действовать в противоположном направлении, роль ползучести поменяется на обратную и соединение окажется менее прочным.

Перекосы, вызванные ползучестью в старых деревянных конструкциях, особенно бросаются в глаза. В зданиях зачастую живописно оседают крыши, а старые деревянные корабли нередко "выгибают спину" - концы судна опускаются, а его середина поднимается. Это очень заметно, например, на батарейных палубах корабля "Виктория" [46] . С ползучестью металлов, в частности стали, мы сталкиваемся, когда "садятся" и требуют замены рессоры автомобиля.

Хотя эффект ползучести в различных твердых телах проявляется с разной силой, форма его проявления практически для всех материалов одинакова. Если мы будем откладывать зависимость деформации данного материала от логарифма времени (переход к логарифму удобен для сокращения шкалы времени) при постоянных напряжениях, равных s₁, s₂ и т.д., мы получим график, приведенный на рис. 47. Из него видно, что существует критическое напряжение (на графике это напряжение, близкое к s₃), ниже которого материал, по-видимому, никогда не разрушится, сколь долго ни держать его под нагрузкой. При напряжениях больше критического деформации не только растут со временем, но и материал все более и более приближается к состоянию, в котором происходит его разрушение, - результат, которого обычно стараются избежать.

46

"Виктория" - флагманский корабль адмирала Нельсона в Трафальгарском сражении (1805). В настоящее время является музеем.
– Прим. перев.

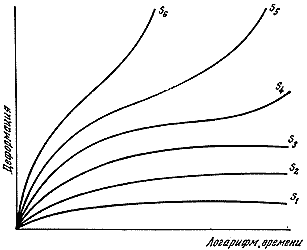

Рис. 47. Типичные кривые ползучести (зависимости деформации от времени) материала, нагруженного постоянным напряжением.

Грунты и горные породы, подобно другим материалам, также подвержены ползучести. Поэтому требуется следить за оседанием фундаментов зданий, если только они построены не на скале или очень твердом грунте. Оседание фундаментов крупных сооружений может быть особенно значительным, поэтому их воздвигают на бетонной "подушке". Обратите внимание, как осели основания арок моста Клэр-на-задах - рис. 76.
