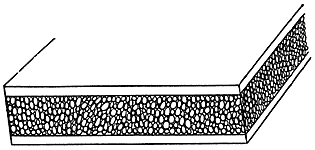

Но сырая бальса, как и любая сырая древесина, практически непрозрачна для радиоволн, поэтому требовалось создать более водостойкие и легкие материалы. Такие материалы были получены путем "вспенивания" искусственных смол. Сэндвич с таким наполнителем выглядит так, как показано на рис. 149. Было получено довольно много "вспененных" смол различных типов, которые использовались не только в качестве наполнителя в трехслойных локаторных обтекателях, но также и во всех других трехслойных конструкциях. Некоторые из них применяются еще и сегодня при изготовлении лодок, поскольку стенки их ячеек практически водонепроницаемы.
Рис. 149.
Однако для использования в качестве наполнителя панелей типа сэндвича, работающих в условиях, когда требуется наивысшая эффективность, вспененные смолы довольно тяжелы и обладают меньшей жесткостью, чем хотелось бы. Таким образом, с изобретением пеноматериалов голод на легкие наполнители не был ликвидирован.
Однажды, где-то в конце 1943 г., мне позвонил в Фарнборо один владелец цирка, некто Джордж Мэй, и попросил о встрече. После нескольких историй в духе Джеральда Даррелла о том, как трудно содержать обезьян в передвижном цирке, он извлек из кармана нечто похожее на помесь книги и гармошки. Когда Мэй потянул за концы своего изобретения, оно раскрылось подобно бумажной гирлянде, подвешиваемой на рождество. На самом деле это было какое-то подобие бумажных сот, очень легких, но совершенно удивительных по своей прочности и жесткости. Не думаю ли я, что такая штука может быть использована в конструкции самолета? Препятствие, как честно признался Джордж Мэй, состояло в том, что, поскольку эти соты были сделаны всего лишь из оберточной бумаги и обычного клея, они очень боялись воды и тут же расползались, стоило их только слегка намочить.
Это был тот редкий случай, когда авиационные инженеры испытывали серьезное искушение расцеловать владельца цирка всем коллективом. Однако, преодолев первый порыв, мы сказали Мэю, как защитить бумажные соты от воды с помощью синтетических смол.
Именно так поступили и мы (рис. 150). Бумагу, из которой изготовлялись соты, предварительно пропитывали раствором фенольной смолы. Сделанные из нее и расправленные соты помещались в печь для отверждения смолы. Бумага после этого делалась не только водостойкой, но и более прочной и жесткой. Материал получился очень удачный и нашел широкое применение в военной технике. Хотя теперь он почти не используется в самолетостроении, зато около половины дверей в мире имеют его между слоями фанеры или пластмассы. Особенное распространение нашел этот способ в США, велико и мировое производство бумажных сот.

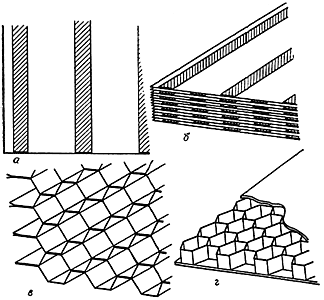

Рис. 150. Бумажные соты. а– на пропитанную мономером бумагу наносятся параллельные полосы клея; б– листы склеиваются в толстый блок; полосы клея чередуются; в– блок растягивается в сотовую конструкцию, после чего мономер подвергается полимеризации; г– плита из сот вклеивается между листами фанеры, пластмассы или металла, образуя структуру типа сэндвича.
Хотя инженеры начали применять конструкции типа сэндвича и наполнители из вспененных смол и бумажных сот сравнительно недавно, они с незапамятных времен используются в природе (рис. 151). Примером тому служат так называемые "плоские" кости нашего черепа, подвергающиеся действию изгибающих и сжимающих нагрузок.
Рис. 151. Плоская кость.
Часть IV. И последствия были…
Глава 13
Философия конструирования, или форма, вес и стоимость
Философия есть не что иное, как благоразумие.
Мы уже видели, что расчеты на прочность применяются для анализа поведения конкретных конструкций - либо тех, которые предполагается строить, либо тех,
Такие расчеты весьма полезны в конкретных задачах. Но они вряд ли помогут, если мы захотим понять, почему тот или иной предмет имеет именно присущую ему форму и сделан именно так, а не иначе, или если нам понадобится выбрать из широкого класса возможных конструкций наиболее подходящую для нашего случая. Например, если мы проектируем самолет или мост, то что лучше сослужит, оболочка ли из сплошных пластин или панелей или же конструкция типа решетки из стержней или труб, связанных, скажем, тросами? Почему у нас так много мышц и сухожилий и относительно мало костей? Как выбрать из огромного количества конструкционных материалов именно тот, который нужен? Делать ли конструкцию из стали или из алюминия, пластмассы или дерева?
Привычные для нас "конструкции" растений, животных и типичных творений наших рук приняли свой нынешний вид не сразу. Как правило, форма и материал любой живой конструкции, прошедшей длительный путь развития в условиях борьбы за существование, приобрели свой вид в результате оптимизации по отношению к нагрузкам, которым они обычно подвергаются, с одной стороны, и к энергетическим затратам, связанным с обменом веществ, - с другой. В технике хотелось бы достичь такой же оптимизации, но это удается нам далеко не всегда. И далеко не все понимают, что этот предмет, который иногда называют "философией конструирования", можно исследовать научными методами. Об этом остается только сожалеть, ибо полученные здесь результаты представляются важными как для биологии, так и для инженерного дела.
Хотя философия конструирования - предмет, не очень почитаемый, он уже имеет довольно длинную историю. Впервые серьезные исследования этой проблемы с инженерной точки зрения были предприняты около 1900 г. А. Мичеллом [109] .
Хотя биологи и публиковали отдельные работы, связанные с законом двух третей, сформулированным еще Галилеем (см. гл. 8), первой значительной работой на эту тему была вышедшая в 1917 г. прекрасная книга Арки Томпсона "Рост и форма", в которой он с общих позиций рассмотрел влияние конструкционных требований на форму животных и растений. Несмотря на бесспорные достоинства, эта книга не во всем безупречна с инженерной точки зрения. Получив справедливо высокую оценку, "Рост и форма" не оказала тем не менее реального влияния на биологическую мысль ни в свое время, ни значительно позже. Кажется, она не произвела должного впечатления и на инженеров. Просто тогда еще не настало время для плодотворного обмена идеями между инженерами и биологами.
109
Michell A. The limits of economy of material in frame structures - Phyl. Mag., 6, 8 (1904), 589.
В наши дни основной вклад в математическое исследование философии конструирования внес X.Л. Кокс. Будучи большим специалистом по теории упругости, Кокс обладает и еще одним достоинством - он большой знаток произведений Беатрис Поттер [110] . Надеюсь, он простит меня, если я скажу, что в некоторых отношениях он несколько напоминает великого Томаса Юнга: подобно последнему, демонстрирует не только ярко выраженную одаренность, но и значительную неясность изложения. Боюсь, что не всякий смертный разберется в его идеях без "переводчика", а потому работы Кокса получили меньшее признание, чем они заслуживают. Многое из того, о чем я буду говорить дальше, прямо или косвенно основано на идеях Кокса. Начнем с его анализа конструкций, подвергающихся растяжению.
110
Беатрис Поттер (1866-1943) - известная английская детская писательница.
– Прим. перев.
