Способ, основанный на установке платформы на воздушной подушке (рис. 2), позволяет решать ряд очень важных задач по отработке методики выполнения операций.

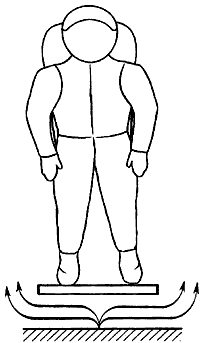

Рис. 2. Платформа на воздушной подушке
На таких установках могут определяться размеры рабочих зон, удобство выполнения операций, уровень освещения и условия видимости, продолжительность работы космонавта, управление элементами конструкции, соединение конструктивных элементов, обслуживание систем и ряд других операций.
Электронное моделирование динамики движения объектов также может широко использоваться при подготовке космонавтов для работ в открытом космическом пространстве. Однако моделирование рабочих операций приводит к необходимости создания очень сложного математического обеспечения.
Наиболее общий эффективный способ воспроизведения условий, близких к невесомости, — гидроневесомость. Испытатель в скафандре с наддувом помещается в жидкую среду, где ему придается нейтральная плавучесть и безразличное равновесие. Моделирование невесомости в гидросреде использовалось и ранее. Еще в конце 50-х — начале 60-х годов этот способ использовался в статических экспериментах по определению возможности имитации невесомости. При этом все внимание обращалось на физиологические и вестибулярные реакции человека.
В этих экспериментах испытатель, снабженный дыхательным автоматом, помещался в фиксированное кресло, установленное в баке небольших размеров. Бак заполнялся водой и приводился во вращение таким образом, чтобы устранить неприятное ощущение в отолитовом аппарате человека.
Характерная особенность гидроневесомости связана с тем, что в состоянии нейтральной плавучести сила гравитационного притяжения Земли, действующая на тело человека, уравновешивается выталкивающей силой гидросреды. Гравитационные силы приложены ко всем молекулам тела человека, а выталкивающая сила действует только на его поверхность.
Поэтому в гидросреде сохраняется действие силы массы внутренных органов, и нарушение функций вестибулярного аппарата не происходит. Следовательно, в гидроневесомости не воспроизводятся факторы космического полета, серьезно влияющие на физиологические процессы в организме человека.
Один из наиболее серьезных недостатков воспроизведения невесомости в гидросреде — влияние гидродинамического сопротивления жидкости на характер поступательного и вращательного движений тела под водой. Кроме того, необходимо учитывать инерционные свойства среды.
Таким образом, особенность воспроизведения в гидроневесомости перемещений при помощи технических средств связана с различием в физике обеспечения скорости в космосе и в воде.
Для поддержания постоянной скорости в космосе после приложения импульса силы не потребуется какой-либо силы тяги. В то время как движение в воде с постоянной скоростью можно обеспечить только в результате непрерывного действия тяги силовой установки.
Сказанное справедливо как в отношении линейных скоростей, так и угловых. Главная причина различия в обеспечении скорости — наличие в гидроневесомости сил и моментов, отсутствующих в космосе. К ним относятся гидродинамические силы и моменты, а также инерционные силы и моменты сил, вызываемые действием присоединенных масс, присоединенных статических моментов и моментов инерции.
Физическую сущность присоединенных параметров можно пояснить на примере поступательного движения тела в гидроневесомости. При неравномерном движении твердого тела
Значение присоединенной массы определяется геометрическими особенностями поверхности твердого тела, направлением движения и плотностью окружающей среды. Эффект присоединенных масс проявляется только при ускоренном движении объектов в жидкости.
Таким образом, достоверность воспроизведения движения космического объекта под водой зависит от того, насколько точно будут подобраны инерционные характеристики объекта (масса и момент инерции) и насколько снижено влияние гидродинамических сил и моментов.
Немаловажное значение при выполнении операций под водой имеет подбор таких значений угловых скоростей и линейных ускорений, при которых гидродинамические силы не накладывают на действия операторов в гидросреде существенных искажений. Этот метод моделирования невесомости
Профессиональная подготовка имеет ряд существенных преимуществ перед другими: практически неограниченная продолжительность нахождения испытателя под водой, а следовательно, возможность отрабатывать рабочие операции в реальном масштабе времени, значительно большая безопасность тренировок в гидросреде, нежели, например, в летающей лаборатории, относительно низкая стоимость реализации тренировочного процесса.

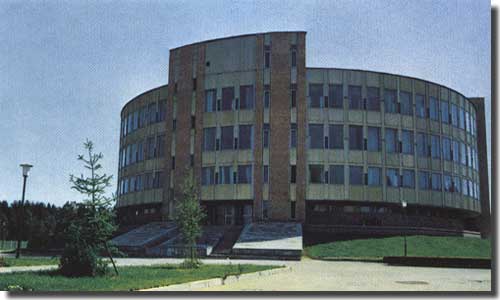

В здании гидролаборатории размещено уникальное оборудование для моделирования невесомости в гидросреде
Первые эксперименты в условиях гидроневесомости проводились в 60-е годы в акватории. В подобных экспериментах полномасштабные ракеты объектов, выполненные в виде сетчатых каркасов, помещались в водоем на глубину до 10 м. Интенсивное использование гидроневесомости при подготовке космонавтов привело к созданию гидробассейнов, а в последующем — гидролабораторий, которые представляют собой сложное гидротехническое сооружение, содержащее большой комплекс технологического оборудования, специальных систем, аппаратуры и механизмов (рис. 3). Резервуар, действующий в гидролаборатории, имеет цилиндрическую форму диаметром 23 м и высоту 12 м с вмонтированными в него иллюминаторами. Над резервуаром установлена управляемая подвижная платформа, на которой находится макет орбитальной станции.

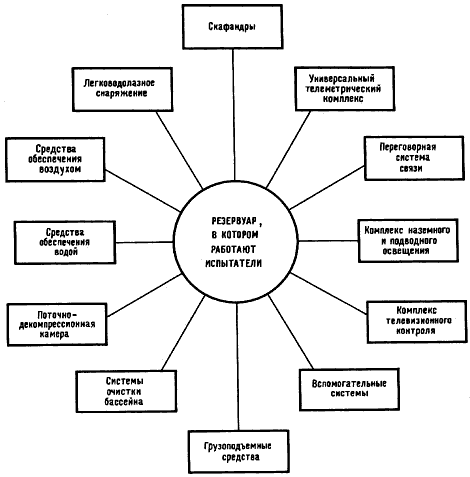

Рис. 3. Структурный состав гидролаборатории
Платформа обеспечивает дистанционно управляемый подъем и погружение макета на заданную глубину. Через иллюминаторы осуществляется освещение макета прожекторами, что позволяет производить кино- и фотосъемку, визуальное и телевизионное наблюдение за деятельностью космонавтов в гидросреде.
Система наземных и подводных телевизионных камер позволяет на центральном пункте управления непрерывно наблюдать и записывать всю динамику процесса тренировки на информационном табло. Воспроизведение видеозаписи позволяет акцентировать внимание обучаемых на тех или иных (ошибочных или удачных) приемах деятельности в гидросреде с помощью стопкадров непосредственно после выполнения задания. Это позволяет значительно быстрее сформировать модель операторской деятельности в условиях невесомости.
