Автоматы отлично справляются с работой, которая им поручена. Они еще долго будут вести разведку, чтобы обеспечить человеку безопасный полет на планеты Солнечной системы и благополучное возвращение на Землю.
А пока человек летает в околоземном космическом пространстве, делая то, что не под силу искусственным спутникам, изучая возможности длительного пребывания человека в космосе, проверяя те мероприятия, которые устраняют вредные влияния на организм состояния невесомости и длительного пребывания в ограниченном помещении.
Мы с вами сделаем несколько автоматов. Они помогут понять, как работают настоящие автоматы. Среди
Предлагаемые модели, конечно, очень далеки от устройств настоящих планетоходов. Это даже не модели, а скорее движущиеся стенды, отдельные узлы и детали, на которых можно познакомиться с некоторыми принципами работы автоматов и управляемых на расстоянии аппаратов и приборов.
При конструировании настоящих планетоходов всегда будут учитываться конкретные условия предстоящей работы: рельеф планеты, наличие атмосферы, изменения температуры, предполагаемая влажность атмосферы, если она там есть, и многие другие физические и химические условия.
Упрощенная модель планетохода
Предлагаемая модель автоматического устройства для исследования других планет будет описана очень кратко. Во-первых, это даст вам возможность проявить инициативу и кое-что придумать, кое-что усовершенствовать. Во-вторых, если вам посоветовать определенные материалы и размеры, а этих материалов под рукой не окажется, то все равно придется их заменять.
Для начала сделаем очень упрощенную модель планетохода — трехколесное самодвижущееся устройство, передвижение которого будет осуществляться командами на расстоянии. В качестве импульсов, которыми модель управляется, мы используем воду, набранную в пипетку.
Сначала изготовьте из фанеры круглую платформу диаметром примерно 12 сантиметров. Сверху на платформе будет смонтирован механизм, приводящий аппарат в движение, и его рулевое устройство. Снизу будет расположена ходовая часть. Колес будет три: два задних ведущих и одно переднее рулевое. У луноходов, которые с успехом путешествовали по Луне, было по восемь колес, и все они были ведущие.
Для колес используйте пластмассовые катушки от любительской кинопленки 2x8 миллиметров. Их диаметр около 5 сантиметров. Конечно, такие колеса могут передвигаться только по гладкому полу, но сейчас наша задача проследить только принцип управления.

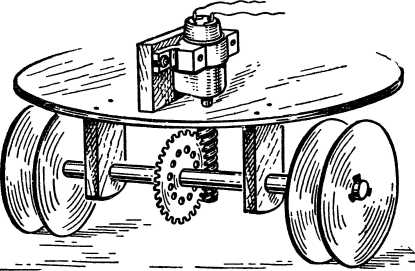

На ось из трубочки или круглой палочки (можно использовать и карандаш) насадите самую большую шестеренку от старого, негодного будильника, предварительно сняв ее со стальной оси. Снимать нужно осторожно с помощью плоскогубцев и отвертки, удалив прижимную пружинящую пластину. Если для оси вы используете круглый карандаш, то на середину его нужно плотно надеть металлическую (можно согнуть из жести) или пластмассовую короткую трубочку, а уж на нее шестеренку. Под платформой маленькими шурупами укрепите два подшипника — вырезанные из тонкой доски стоечки с отверстиями для оси с колесами. Когда смонтируете в подшипниках ось с шестеренкой и колесами, просверлите в платформе против шестеренки отверстие. В него будет проходить червячная шестерня, надетая на ось микроэлектродвигателя, поставленного на платформу сверху. Ось двигателя должна быть расположена перпендикулярно к платформе.
Микроэлектродвигатели бывают разных типов. Все они работают от батареек для карманного фонаря. Нужно купить двигатель с редуктором, который уменьшает обороты. Червячную шестерню («червяк»)

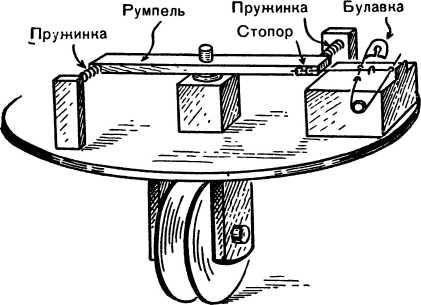

Изготовьте из трех дощечек рулевую вилку. Укрепите ее на деревянной оси, поставьте на место колесо, пропустите через подшипники и отверстие в колесе коротенькую ось. В платформе просверлите отверстие и над ним приклейте стоечку с таким же сквозным отверстием. Наденьте на поворотную ось руля металлическую или пластмассовую шайбу, чтобы она уменьшала трение между вилкой и платформой. Наверху к вертикальной оси руля приделайте деревянную планку, назовем ее на морском языке румпелем. Концы румпеля должны растягиваться пружинками в противоположные стороны. Чтобы руль стоял в положении «прямо», нужно повернуть румпель, натянув пружинки, и застопорить одно из его плеч кусочком проволоки, который в нужный момент может сдвинуться и освободить конец румпеля. Тогда под действием двух пружинок руль повернется, и аппарат пойдет по кругу.
Теперь нужно поставить на платформу батарейку от карманного фонаря и произвести соединения электрической цепи.
Укрепите на платформе два контактных устройства, через которые электрический ток из батарейки может пройти в микроэлектродвигатель. Контактные устройства состоят из одной английской булавки и одного контакта каждое. В первом контактном устройстве, служащем для запуска двигателя, контакты состоят из согнутой латунной пластинки и ножки английской булавки. Булавку следует укрепить так, чтобы, когда она полностью открыта, ее ножка с острием касалась бы латунного контакта. Чуть сожмите булавку — контакт разомкнется.
Проложите между ее ножкой и специальным упором маленький, величиной с горошину, кусочек сахара-рафинада. Английская булавка — отличная пружина. Она стремится полностью раскрыться, но ее от этого сейчас удерживает кусочек сахара. А если на этот кусочек капнуть воду, он моментально рассыплется, булавка раздвинется и замкнет контакты электрического двигателя. Второе контактное устройство будет служить для остановки двигателя. Капля воды, попавшая на другой кусочек сахара, раскрывает другую булавку, и она при этом размыкает контакты цепи питания двигателя.

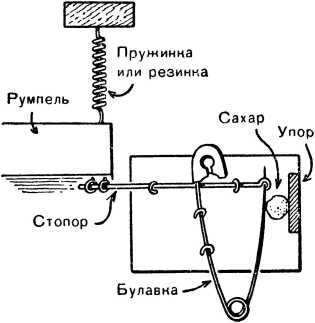

Что же касается рулевого устройства, то около кусочка проволоки (стопора), удерживающего румпель от поворота, нужно закрепить еще одну английскую булавку и ее ножку — острый подвижной конец сцепить с петелькой на стопоре. «Водяной импульс» размочит кусочек рафинада, булавка раскроется, сдвинет стопор, и румпель под действием пружинок повернет руль.
Если вы захотите, можете сделать и другие устройства, работающие от посылаемого, в данном случае водяного сигнала, которым мы с вами заменили радиосигналы.
