I = I^o_r + (-1)I^o_B + I₃, (4.20)

где

;

I^o = V^o(ct_B);

Здесь

произведение (с)_i – это теплоемкость и температура, соответственно, трехатомных газов, азота, водяных паров, воздуха и золы, а V_i – соответствующие объемы в расчете на 1 кг (или на 1 м³) сжигаемого топлива. В случае золовых частиц их масса оценивается по зольности исходного топлива (А^r, %) и доле золы, уносимой в газоходы продуктами сгорания (а_ун).

Средние значения энтальпии продуктов полного сгорания топлива, а также воздуха и золы твердых топлив приведены в табл. 4.1.

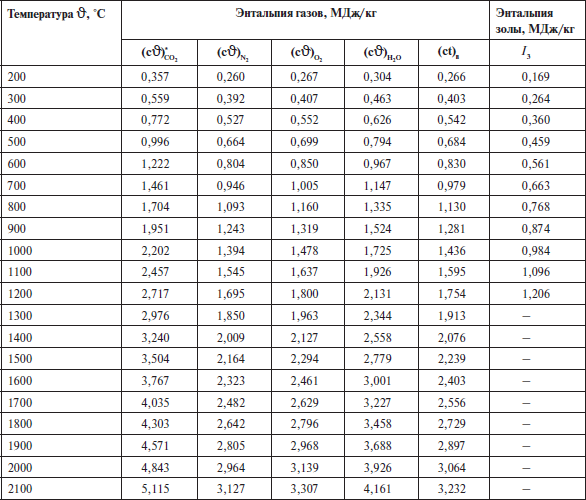

Таблица 4.1 Энтальпии 1 м³ газов, влажного воздуха и золы

* Ввиду незначительного содержания в топочных газах оксидов

серы вместо энтальпии трехатомных газов RО₂ можно использовать значения энтальпии для СО₂

В случае, если из газохода котельного агрегата (или за котлом) отбирается часть дымовых газов (r_p), и эти газы подаются в топочную камеру, то энтальпия продуктов сгорания (I_r МДж/кг) на всем тракте от места ввода до места отбора газов рециркуляции определяется по следующей формуле:

I_гr = I_r + r_p·I_готб. (4.21)

Здесь I_готб – энтальпия газов перед смешением и за местом отбора, МДж/кг, а r_p – коэффициент рециркуляции.

На рис. 4.2 приведена I--диаграмма, показывающая качественную зависимость между энтальпией продуктов сгорания (I, МДж/кг) и температурой (, °С). Видно, что энтальпия теоретически необходимого количества воздуха однозначно определяется температурой . То же самое можно сказать и об энтальпии дымовых газов при стехиометрическом сжигании топлива I^o_r. А вот энтальпия продуктов сгорания при фактическом избытке воздуха (ломаная кривая на рис. 4.2) зависит еще и от коэффициента избытка воздуха, усредненного для зоны расположения той или иной поверхности нагрева.
