Высокоуглеродистые и высоколегированные стали имеют низкую теплопроводность, и во избежание образования трещин заготовки необходимо нагревать медленно.
Ковать заготовку можно только тогда, когда она равномерно прогреется по всему сечению.
Следует сказать, что для каждой марки стали имеется свой температурный интервал ковки, т. е. определены температуры начала ковки Тн и конца Тк (см. Приложение табл. 3). Нагрев металла выше температуры Тн приводит к пережогу, в результате чего происходит ускоренная
Известно, что при перегреве увеличивается размер зерен, металл приобретает крупнозернистую структуру и его пластичность снижается. Кроме того, поковки с крупнозернистой структурой имеют низкие механические свойства. При необходимости перегрев можно исправить термической обработкой, но это требует дополнительного времени и расхода энергии. Ковка заготовок ниже температуры Тк приводит к образованию трещин. В связи с этим кузнецу необходимо пользоваться указанной выше таблицей и ковать металл в соответствующем температурном интервале.
Чтобы поковки имели более высокие механические свойства, необходимо стремиться заканчивать ковку при температуре на 20–30 °C выше допустимой температуры конца ковки. В этом случае в металле успеет произойти рекристаллизация, и структура останется мелкозернистой.
Низкоуглеродистые стали имеют более широкий температурный интервал ковки, чем высокоуглеродистые и легированные. Следовательно, при ковке изделий из низкоуглеродистых сталей требуется несколько меньшее число нагревов, чем при ковке аналогичного изделия из высокоуглеродистой или легированной стали, так как температурный интервал больше и кузнец успевает выполнить большее число операций без дополнительного нагрева.
Таким образом, при нагреве заготовок необходимо следить за температурой начала и конца ковки, потому что при увеличении времени нагрева слой окалины растет, а при быстром нагреве появляется опасность растрескивания металла. Из кузнечной практики известно, что нагрев заготовки диаметром 10–20 мм на древесном угле до ковочной температуры осуществляется за 3–4 мин, а заготовки диаметром 40–50 мм – уже за 15–25 мин. Температуру нагрева заготовок в промышленных условиях определяют при помощи специальных приборов, а в небольших кузницах – по цвету каления (см. Приложение табл. 4).
Горны и печи. Наши далекие предки для нагрева кусков самородного металла использовали костры, а для поднятия температуры дули в костер через трубки или применяли кузнечные мехи. Часто такие костры устраивали на склонах гор у русел рек: установлено, что там все время дует ветер и раздувает огонь очага. Эти костры впоследствии стали называть «волчьими ямами».
По мере совершенствования кузнечных мехов отпадает необходимость строить «нагревательные устройства» на горах, и их начинают размещать недалеко от жилищ. От дождя и снега очаг защищают навесом, а для подачи воздуха устанавливают мехи. В дальнейшем для удобства работы очаг горна (горновое гнездо) поднимают на некоторую высоту от земли. В таком виде горн просуществовал вплоть до настоящего времени.
Кроме того, кузнецы некоторых народностей, живущих в степных, северных или пустынных районах (цыгане, буряты, алтайцы, ненцы, якуты и др.) разворачивают свою «походную» кузницу прямо на земле. Для организации очага роют ямку, выкладывают ее камнем, ко дну ямки подводят сопло от кузнечного меха, разжигают уголь и нагревают заготовки. Наковальня устанавливается рядом на земле. На таком горне надо работать вдвоем – кузнец кует, а помощник качает мехи. Работу в такой кузнице часто демонстрирует украинский кузнец Богдан Попов на кузнечных фестивалях в Донецке (руководитель проекта – Виктор Бурдюк, заслуженный деятель искусств Украины).
Рис. 1.1.1. Открытый
Широкое развитие кузнечного дела способствовало созданию современных горнов с регулировкой подачи воздуха и отводом дыма и продуктов горения от очага.

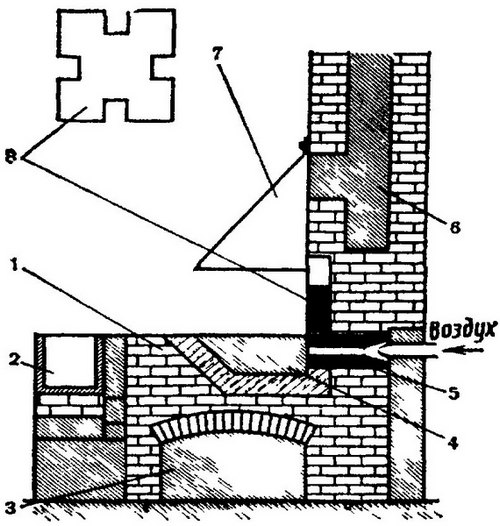

Основа стационарного кирпичного горна с задним дутьем – постамент (лежанка, постель, стол), который служит для размещения очага и нагреваемых заготовок. Обычно горн устанавливается по центру задней от входа (основной) стены кузницы. Высота постамента определяется ростом кузнеца исходя из удобства переноса заготовки из горна на наковальню и обратно и принимается равной 700–800 мм, а площадь горизонтальной поверхности «стола» обычно равна 1 x 1,5 или 1,5 x 2 м. Постамент горна может выкладываться из кирпича, пиленого камня или железобетона в виде ящика, заполненного мелким битым камнем, песком, глиной и горелой землей. Верхняя горизонтальная часть стола выравнивается и, если есть возможность, выкладывается огнеупорным кирпичом.
Постамент также может быть литым (рис. 1.1.2), сварным или сборным, а поверхность стола выкладывают огнеупорным кирпичом и окантовывают металлическим уголком.

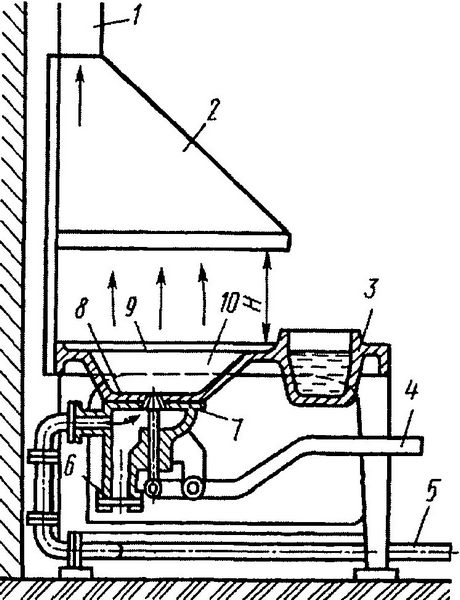

Рис. 1.1.2. Стационарный горн с литым постаментом: 1 – вытяжная труба; 2 – зонт; 3 – бачок с водой для охлаждения инструмента; 4 – рычаг для регулирования подачи воздуха; 5 – воздухопровод; 6 – заслонки; 7 – конический запорный наконечник; 8 – фурма; 9 – литой стол; 10 – очаг.
Центральное место стола занимает очаг, или горновое гнездо, которое может размещаться как в центре, так и у задней или боковой стенки горна.
В очаге температура достигает максимума, поэтому его стенки обычно выкладывают огнеупорным кирпичом и обмазывают огнеупорной глиной. Размеры гнезда определяются назначением горна и размерами нагреваемых заготовок. Центральное гнездо в плане обычно имеет круглую или квадратную форму размером 200 x 200 или 400 x 400 и глубиной 100–150 мм.

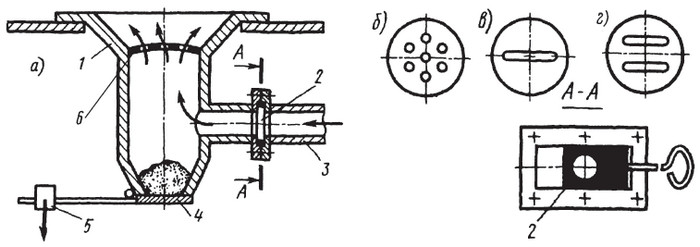

Рис. 1.1.3. Литая фурма (а) со сменными колосниковыми решетками (б, в, г): 1 – корпус фурмы; 2 – заслонка; 3 – подводящий патрубок; 4 – донная крышка; 5 – груз; 6 – колосниковая решетка.
Рассмотрим один из конструктивных вариантов и принцип действия фурмы нижнего дутья (рис. 1.1.3 а). Воздух (от вентилятора или мехов) подводится через патрубок (п.3) и попадает в корпус (п.1) фурмы и через чугунную колосниковую решетку (п.6) в зону горения. Регулирование количества подаваемого воздуха осуществляется рукояткой, которая перемещает заслонку и тем самым перекрывает канал подводящего патрубка (п.3). Для очистки корпуса фурмы от золы и других отходов горения открывается донная крышка (п. 4), которая в исходном положении прижимается к днищу корпуса грузом (п.5).
