Крейсер I ранга "Рюрик" (1889-1904)
Шрифт:

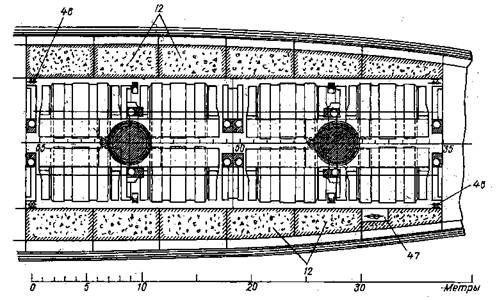

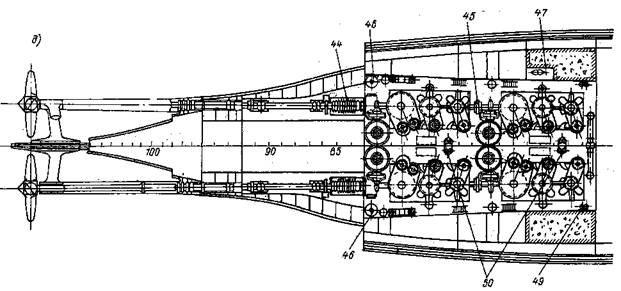

Крейсер I ранга “Рюрик” (План расположения механизмов)
21 января 1894 г. эти системы в действии осматривали на заводе члены артиллерийского отдела МТК при участии корабельных инженеров Н.Е. Титова, Н.К. Глазырина, старшего офицера П.И. Серебренникова, артиллерийского офицера крейсера лейтенанта Ф.Р. Скорупо, подполковника Л.И. Саноцкого и капитана К.Т. Дуброва. Собравшиеся, как затем и группа адмиралов во главе с управляющим Морским министерством Н.М. Чихачевым, признали наиболее подходящей систему беседочного элеватора, который почти при

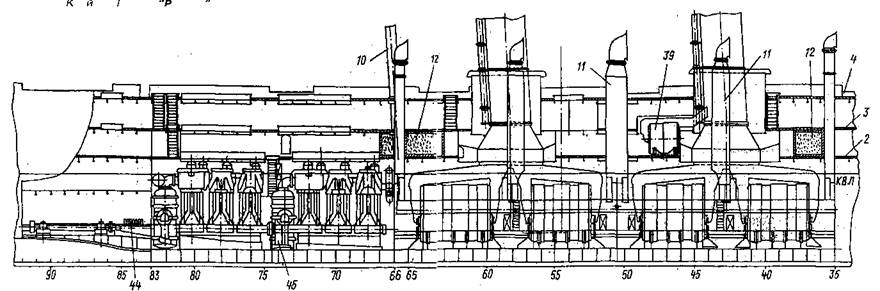

Крейсер I ранга “Рюрик” (Продольный разрез корпуса в районе расположения механизмов)
Так, после затяжного (более года) периода сомнений МТК решил вопрос в пользу принципа подачи боеприпасов в вертикальном положении – этим решением был отклонен имевший тоже немало сторонников принцип, скажем условно, горизонтальный. Подача в беседках – подвесных корзинах с поставленными вертикально патронами, хотя и казалась более естественной, надежной и безопасной, все же была тяжелее и не позволяла автоматизировать этот процесс, то есть сделать его непрерывным, что допускал горизонтальный принцип, воплощенный в нории. Конструкция нории, принципиально более простая (бесконечная лента с вставленными в ее гнезда параллельно один за другим патронами, как в ленте пулемета), открывала большие возможности для совершенствования, но требовала более высокой культуры производства и обслуживания и более длительной отработки; появлялась также опасность полного прекращения подачи при заклинивании или перекосах элементов системы. Времени (да и средств) на эту отработку и сравнительные испытания опытных образцов, как обычно, не оказалось. Вот почему на “Рюрике”, а за ним и на остальных строившихся кораблях была принята подача боеприпасов в беседках, которая, как и орудия Канэ, утвердилась до конца дореволюционного периода русского флота. В выборе, возможно, сыграла роль и возможность заказа подачи такого типа “россыпью” из деталей, достаточно привычных в обиходе и изготовлении. Нория, в свою очередь, требовала агрегатной поставки.
Таким образом, и в зтом случае на решение вопроса повлияли маломощность специализированных отечественных предприятий и, конечно, все те же соображения экономического характера, противоречившие подчас здравому смыслу. Весь комплекс хранения и подачи боеприпасов, заказанный в апреле 1894 г. Металлическому заводу (вначале и эту работу пытались навязать балтийцам), включал в себя 6 элеваторов (лифтовых подъемников) для раздельных патронов (снаряд и патрон отдельно) 152-мм калибра, 430 беседок (по четыре патрона со снарядами) и столько же тележек для этих снарядов, 2 элеватора 120-мм патронов, 200 беседок (по 6 унитарных патронов) и столько же тележек к ним. Поставку 34 литых из стали блоков беседочных элеваторов взял на себя ПутиловскИй завод. Заказ на электрические лебедки только 31 августа был поручен ГУКиСом отечественной фирме “Дюфлон и Константинович”, действовавшей по поручению французской фирмы (владельца патента) “Сотер и Харле”.
В конце концов на долю Балтийского завода достались лишь действительно кораблестроительные работы: изготовление и установка элеваторных шахт и выгородок для них, оборудование бомбовых погребов и крюйт-камер для боеприпасов в беседках. В феврале 1894 г. по заданию С.О. Макарова на случай повреждения подачи предусмотрели выходящие в погреба и батарейную палубу дверцы в шахтах элеваторов, чтобы можно было извлекать беседки.
Надолго, несмотря на заранее известный тип главного командного пункта корабля, затянулось обсуждение вопросов, касающихся конструктивного оформления и внутреннего устройства боевой рубки. Здесь определенно проявилось то опасное явление, когда сугубо военные вопросы решались с позиций мирного времени. Бороться с этим пытался, пожалуй, лишь один С.О. Макаров.
Крейсер I ранга “Рюрик”
(е – сечение по 59-му шпангоуту (см. в корму); ж – сечение по 67-му шпангоуту- (см. в корму); з – сечение по 110-му шпангоуту (см. в корму).

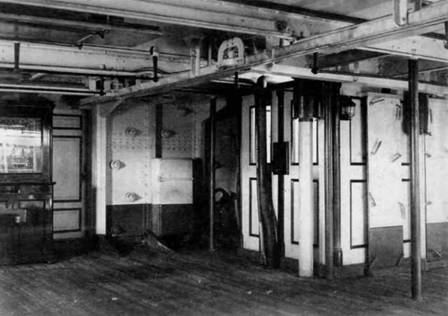

Крейсер I ранга “Рюрик”. 1895 г. Батарейная палуба в районе миделя
Именно в те годы под предлогом оорьоы с перегрузкой корабля начинали снимать боевые рубки с первых, построенных
По чертежу от 26 июня 1893 г. в рубке устанавливались паровой штурвал, машинные телеграфы, переговорные трубы и индикаторы для стрельбы минами Уайтхеда и автоматической стрельбы из 152-мм орудий (видимо, имелись в виду приборы А.П. Давыдова для производства залпа из всех орудий при замыкании контактов прибора в рубке). Такое значительное насыщение рубки приборами управления вызвало предложение Н.Е. Кутейникова предварительно макетировать их взаимное расположение, но в МТК решили обойтись без этого.
Проработка по требованию МТК расположения боевых указателей в рубке выявила необходимость увеличения ее 152-мм (по проекту) визирных просветов.
Оставшийся за командира старший офицер “Рюрика” – капитан 2 ранга П.И. Серебренников предложил вместо крайне трудоемкого вырезания (почти на треть длины окружности рубки) отверстий в броне поднять над ней всю крышку рубки, увеличив просвет до 254 мм. “Это,- писал он в МТК 28 марта 1894 г.,- значительно облегчит управление судном из рубки”. Покорившая всех своей простотой конструкция была принята безоговорочно и в течение последующих 10 лет беспрепятственно распространялась на все новостроящиеся корабли.
Рационализаторские идеи исходили и от управляющего Морским министерством Н.М. Чихачева. В очередное свое посещение крейсера (а их было несколько в год) он неожиданно выразил сожаление, что вновь установленные броневые траверзы перекрывают лишь пространство от верхней до батарейной палубы и не продолжены до жилой. Однако воплотить его запоздалую идею не удалось, поскольку это усугубило бы перегрузку корабля. Тогда он дал новое указание, ставшее для “Рюрика” весьма полезным: заменить ручной шпиль в корме паровым. Паровую приводную машину установили под бимсами батарейной палубы, “перекроив”, как обычно, расположение вокруг нее. Знакомое следствие половинчатых и фиктивно экономных решений! Ведь всего полтора года назад, рассматривая просьбу П.Н. Вульфа об установке ручного шпиля по примеру крейсеров “Память Азова” и “Адмирал Нахимов”, МТК дал согласие на такую установку. Более того, МТК внес важное усовершенствование в расположенный в носовой части шпиль Гарфильда (журнал № 4 от 12 января 1893 г.), на котором вокруг баллера в батарейной палубе было предложено установить добавочный постоянный барабан с вельпсами для выхаживания перлиний. Но так же механизировать швартовку с другой оконечности крейсера, что предугадало бы указание адмирала, почему-то не попытались. Впрочем, не исключено, что все решила экономия.

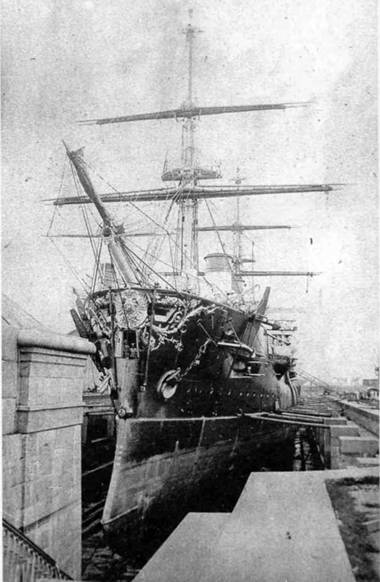

“Рюрик” в доке. Кронштадт, 1895 г.
Из-за экономии пришлось отказаться от заманчивого предложения Балтийского завода изготовить из красного дерева (завод имел большие его запасы) мебель и калевки каютных щитов “Рюрика”. И хотя, по журналу МТК от 10 декабря 1890 г, красное дерево разрешалось лишь на судах яхтенного типа, все же “Рюрику” его досталось немало. Первый в новой серии огромных океанских крейсеров, он оказался и последним крейсером, на котором еще предусматривалось парусное вооружение. И, как последняя дань уходящей эпохе парусного флота, красовались на “Рюрике” изготовленные из красного дерева кнехты для снастей бушприта на полубаке, кнехты на палубе вокруг всех трех мачт, кнехты с медными нащечинами для марса-фалов, сходная рубка; блиставшие медными приборами светлые люки и столь же нарядные с медными планками и также красного дерева восемнадцать сходных трапов на мостике и в палубах. Эту роскошь на просторной, какой не могли похвастаться и лучшие в мире фрегаты, палубе крейсера дополняли тиковая с медными планками отделка коечных сеток, тиковые кофель-планки, тиковые “шкапики для чистоты” (с принадлежностями для наведения чистоты) и другие изделия, включая сходные дубовые трапы в менее парадных местах.
Но все эти трогающие душу марсофлота последние образцы уходящей парусной культуры властно оттеснялись на задний план атрибутами неудержимо наступавшей новой эпохи пара и электричества – “нашествием” торпед и мин, динамо-машин и рефрижераторов, патронных орудий и противоторпедных сетей, электрических рулевых указателей и индикаторов приборов управления артиллерийским огнем (ПУАО). Традиционными среди этой новой техники оставались, пожалуй, одни компасы – давнее, еще надолго единственное, не считая секстана, орудие мореплавателя.
