КТ-37. Заложен 10.8.43 г. Начал участвовать в боевых действиях с ноября 1943 г. С 1944 г. — Uj-103.
Затоплен экипажем у мыса Калиакра, вероятно 30 августа 1944 г.
В период 1941—1944 гг. на заводе № 198 им. А. Марти в г. Николаеве была построена серия военных транспортов типа «КТ» водоизмещением 710 т в количестве 6 единиц.
Это были КТ-27, 28, 37, 38, 39, 40 с соответственно строительными номерами 6, 7,4, 5, 2 и 3.
КТ № 37, 38, 39 и 40 по чертежам завода «Дойче Верф», Гамбург, были в дальнейшем переделаны в «охотники» за ПЛ за счет переоборудования грузового трюма, в который установили гидроакустическую аппаратуру. (Соответственно стали Uj-103, Uj-110, Uj-101, Uj-102).
КТ-27 и
Эти суда были вооружены одной 75-мм пушкой, установленной на палубе бака, одним 37-мм автоматом на шлюпочной палубе, четырьмя 20-мм автоматами, четырьмя бомбометами на шлюпочной палубе и глубинными бомбами в количестве 60 шт.
КТ-37 отличался от остальных по вооружению тем, что вместо 75-мм пушки на нем был установлен 37-мм автомат и на носовой площадке счетверенный пулемет вместо 20-мм автомата;
КТ-23. Заложен 23.12.42 г. С 5 августа 1943 г. Uj-106;
7 сентября 1944 г. затоплен экипажем в районе Прахово на Дунае.
Тактико-технические данные: водоизмещение 710 т; основные размерения (наибольшие) 67,50 х 11.00 х 3.10 м.; мощность механизмов 2400 л.с.; скорость 14,5 узл.; запас угля 160 т.
Корабельные гидроакустические средства обнаружения
При поиске и уничтожении ПЛ Щ-216, охотники за подводными лодками Uj-ЮЗ и Uj-106 широко использовали гидролокатор
S-Geraet.
Аналогичен британскому «Аздику» по принципу действия (поиск подводных объектов посредством отраженной ультразвуковой волны), но имел несколько отличающиеся частоты излучения. S-Geraet работал на частоте до 10—15 кГц («Аздик» до 30 кГц) с частотой повторения импульсов до 300 Гц. Работа германского гидролокатора могла прослушиваться невооруженным ухом, при этом большинство наших подводников сравнивало ее с осыпанием корпуса подлодки горохом. В благоприятных условиях S-Geraet имел максимальную дальность действия до 4 тысяч метров и обеспечивал точность по пеленгу порядка 1 °, по дальности — около 1 %.
Разработка гидролокатора началась в 30-е гг. Испытания прошел с 1936 по 1938 г.
В таблице, составленной военинженером 3-го ранга Гусевым 9.03.42 г. приводятся несколько другие данные: УЗПН «Ультрометр», «Перифон» [51] . Дальность пеленгования на малом ходу — 10—12 каб.; точность пеленгования — 2—3 градуса; максимальная скорость, при которой возможно пеленгование, — до 6 узл; дальность пеленгования при указанной скорости — 10—12 каб. (Указанные дальности являлись средними, ориентировочными и могли колебаться в зависимости от конкретных условий распространения звука в воде.)
51
«Ультрометр», «Перифон» — вероятно, условные наименования гидролокатора S-Geraet и его модификаций в открытой печати и в документах.
Корабельные глубинные бомбы
Как следует из опубликованных здесь немецких документов, для потопления подводной лодки было Щ-216 сброшено 58 глубинных бомб одного типа WBF.
«К началу Второй мировой войны на вооружении кригсмарине [52] находились бомбы двух типов — WBD и WBF. Более мощная WBD создавалась как основное средство для поражения субмарин на всех глубинах погружения. По поражающему эффекту она примерно соответствовала созданным в довоенное время британской Mk VII (вес 185 кг, вес взрывчатого вещества (ВВ) 136 кг, скорость погружения ок. 3 м/с) и советской ББ-1 (165 кг, 135 кг, 2,5 м/с соответственно), а по скорости погружения даже несколько превосходили их.
52
Кригсмарине (нем. Kriegsmarine, военно-морской флот) — официальное название германских военно-морских сил в эпоху Третьего рейха.
Все бомбы собирались в одном корпусе, имевшем вид классического цилиндра диаметром 45 см и длиной около 70 см. Никаких попыток придать корпусу бомбы каплевидную форму или оперение с целью увеличения скорости погружения не предпринималось. Взрыватели обладали часовым механизмом, который мог устанавливаться на одно из шести фиксированных значений: 15, 25, 35, 45, 60, 75 м для \№ВБ или 20, 35, 50, 70, 90, 120 м для \VI3D и >yenЕЮ. Взрывчатое вещество Б>У18, наполнявшее бомбы, на 60 % состояло из тринитротолуола, 16 % из алюминия и 24 % из гексогена. В германском ВМФ оно считалось одним из наиболее дешевых.
В целом германские бомбы примерно соответствовали бомбам других стран по таким характеристикам, как максимальная глубина и скорость погружения, но весьма значительно уступали в разрушающем воздействии, что стало закономерным результатом экономии на весе и качестве ВВ.

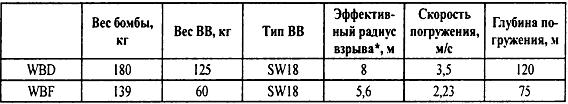

Основные тактико-технические данные глубинных бомб, состоявших на вооружении кригсмарине.
* Радиус взрыва, при котором пробивался 12-мм прочный корпус подводной лодки. Радиус взрыва, при котором ПЛ могла получить повреждения легкого корпуса, а также расположенных внутри механизмов, считался равным 28 м для WBF и около 35 м для WBD.
Источники:
Groener Е. Die deutschen Kriegsschiffe 1815—1945. Bd.l—8. M"unchen, 1982— 1992.
Морозов M. Немецкое противолодочное оружие. Журнал «Морская война. Люди, корабли, события». №2 за 2008 г.
Морозов М. Кригсмарине. Военно-морской флот Третьего Рейха. М.: ЭКСМО-Яуза, 2009.
Юрг Майстер. Восточный фронт. Война на морс 1941—19445 гг. М.: ЭКСМО, 2005.
Бирюк В. С. Всегда впереди. Малые охотники в войне на Черном море. С-Пб.: Наука, 2005.
**** Существенно новым этапом в развитии гидроакустических средств мореплавания является создание гидрографического эхографа бокового обзора ГЭБО-100. Он создан авторским коллективом по заказу Главного управления навигации и океанографии Министерства обороны СССР.
С помощью прибора можно обследовать всю площадь акваторий, более полно выявить характер рельефа дна, произвести поиск и обследование подводных объектов, представляющих навигационную опасность.
