Все это вытекает из унификации. Она позволяет получить, и диагностику, и консигнационный склад, и обменный фонд. Наша цель будет – максимальное доказательство этого тезиса.

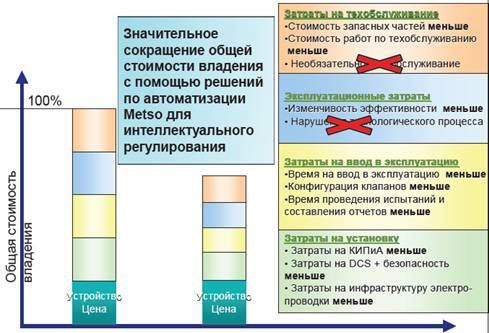

Экономия за счет снижения издержек за весь срок жизни проекта
Несмотря на рост стоимости интеллектуальных клапанов и систем обслуживания, компании находят значительную экономию за счет уменьшения простоев, снижения колебательности процесса, ужесточения технологических параметров, уменьшения неоправданных перерасходов материала, снижения потерь, уменьшения объема хранения запчастей и др.
Рис. 11.
Максимальные затраты приходятся на технологические потери, а при расчете издержек на клапан – на обслуживание и ремонт. Их снижение позволит существенно уменьшить стоимость владения арматурой за весь цикл проекта. Наш инжиниринговый смарт калькулятор должен сыграть здесь свою роль. Тогда и финансистам будет легче показать истинные затраты, например, рассчитанные на тонну продукции за срок жизни проекта.

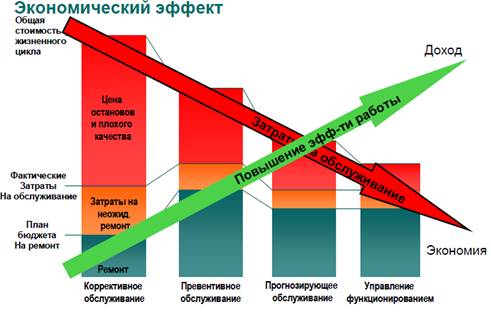

Рис. 12. Эффективность внедрения сервисного обслуживания на основе плановой диагностики
Источники экономического эффекта при модернизации производства с применением интеллектуальной арматуры и цифровых позиционеров ND 9000.
1. Снижение потребления сырья и дорогих химикатов за счет уменьшения погрешности регулирования с 3–5% до 1–1,5% (до 80% от общего экономического эффекта).
2. Повышение выхода кристаллов соды оптимального гранулометрического состава, особенно, по колоннам за счет повышения точности регулирования во взаимосвязанных контурах.
3. Снижение затрат на обслуживание и повышение долговременной стабильности технологического процесса при переходе на цифровые позиционеры с плановой диагностикой.
Еще один важный элемент подготовки предложения – это анализ референцев. Рассмотрим референцы Метсо в содовой промышленности. Метсо работает с основным производителем соды в мире – Бельгийской группой Solvay. Некоторые из 42 предприятий SOLVAY, с которыми работает МА:
SOLVAY SODI, Devnya, Bolgaria
SOLVAY SANAI, Turkey
SOLVAY SODA GMBh, Rheinberg, Germany
SOLVAY Corporation, Brussel, Belgium
SOLVAY, Rosignano, Italy
SOLVAY, Portugal
SOLVAY, Poland
SOLVAY SODA CARBONATE, Alexandria, Egypt
SOLVAY CARBONATE FRANCE, Dombasle, France
SOLVAY IBERICA, Martorell, Spain
Референцы – это самое главное. Предприятия – не научная лаборатория, где можно проводить опыты. А передача на тестирование в опытную эксплуатацию – долго, накладно и неопределенно. Если у вас есть работающие решения – это большая вероятность того, что они будут приняты и на новом предприятии.
Эти положения были использованы в качестве базовых для подготовки предложения по арматуре для содовых производств и применяемых решений, приведенных как в базовом техническом предложении, так и в предложениях по совершенствованию контуров регулирования.
Таким образом, уже на предварительном (подготовительном и информационном) этапе удалось собрать достаточно информации для анализа возможностей использования современных инжиниринговых решений для данного производства. Отметим, что этот этап по напряженности работы и отличимых выводов для дальнейшей проработки со специалистами
За предварительным этапом последовала следующая часть анализа, основанная уже на опросных листах, присланных специалистом КИП, которому было поручено провести работу по получению предложений. С ним же велась значительная по объему предварительная переписка, во многом основывающаяся на диагностических вопросах (см. табл. «Контрольные вопросы в Горобченко С.Л, Применение комплексного инженерно-стоимостного анализа для маркетинговых целей, ТПА – экспресс 1\2013»). Они суммировались в следующие проблемные пункты:
Особенности примененных технических решений по регулирующим клапанам по представленной спецификации
КЛАПАНЫ
1. Большое количество примененных седловых клапанов.
1.1. В частности, для регулирования, там, где могут быть применены поворотные клапаны с большей способностью к регулированию и большей эффективностью. Общее количество регулирующих клапанов по спецификации составило 70 ед. отсечных по лоту 167 ед. из них значительное число – седловых линейных клапанов и задвижек. Имея в основном линейную собственную характеристику, седловые клапаны задают значительные нелинейности и возмущения в контурах.
1.2. Отсутствуют требования по степени линейности характеристики, например: «не менее чем до открытия 60% или выше».
1.3. Проблемой при использовании седловых клапанов могут стать протечки через узел «шток – сальник». Отмечено, что основные выбросы в цеху происходят через регулирующие седловые клапаны.
1.4. При использовании седловых клапанов дополнительной проблемой может стать необходимость постоянных перенастроек для соответствия заданному сигналу. Косвенно, специалисты КИПиА могут стремиться к установке т.н. наиболее «слабых» настроек, что снижает быстродействие систем и приводит к потере качества управления. Если настройки не меняются, то качество управления, как правило, падает. Для устранения подобных явлений, необходимо периодически проводить диагностику работы на соответствие выполнения сигнала заданию. Эффективность применения современной системы АСУ ТП при слабых настройках будет резко снижена. Пример анализа роста дисперсии ошибки со временем из-за слабых настроек показан на рис. 13 (по данным КЦ Промконсалт ВШТЭ СПбГУПТД, Санкт-Петербург).
Рис. 13. Зависимость дисперсии ошибки от коэффициента усиления К при различных возмущениях.
Ниже и доказательство этого, построенного на анализе внедрения многих АСУ ТП с разными исполнительными устройствами. Заметно падение эффективности применения современной системы АСУТП при применении неэффективных исполнительных устройств, рис.14.
Рис. 14. Графики изменения показателей П1, П2 и П3 проекта АСУ ТП при различных вариантах модернизации регулирующей арматуры
