Рис. 10, 11
Полукруглая гладилка (рис. 11) отличается от плоской тем, что нижняя поверхность ее имеет выемку в виде полукруга, посредством которой можно выровнять круглый стержень.
Надавка (рис. 12 и 13) употребляется для выравнивания вогнутых поверхностей и полукруглых впадин, для чего нижняя поверхность этого инструмента имеет закругленную форму.
Рис. 12-16
Обжимка (рис. 14–16).

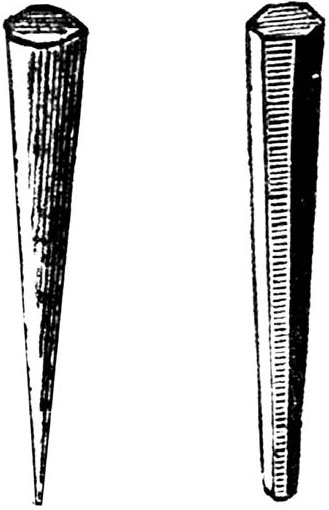

Пробойник, или бородка (рис. 17, 18), служит для пробивания дыр в нагретом металле круглой и гранной формы сечения. Сообразно этому пробойнику дают коническую форму с очертаниями и гранями различного сечения. Пробойники во время работы надеваются на скрученную проволочную ручку, подобную той, какая показана на рис. 10.
Рис. 17, 18
Для пробивания дыр в металле надо иметь железную подкладку из толстой полосы, в которой имеется несколько отверстий различной величины и очертаний. Подкладку ставят на наковальню, а на нее – нагретую до температуры красного каления железную или стальную вещь, в которой хотят пробить дыру. Намеченное отверстие пробивают над соответствующей ему дырою подкладки.
Зубило (рис. 19) служит для разрубки железных полос на части. Верхняя часть зубила приспособлена для битья кувалдой, а нижняя вытянута в виде острого ребра, оканчивающегося лезвием, обделанным в виде клина. Чтобы ускорить работу, употребляют резак, который играет роль нижника с острым ребром. Резак вставляется своим хвостом в отверстие наковальни, а на острое ребро кладется перерубаемая железная полоса, и тогда по намеченной сверху линии ставят зубило, по которому бьют кувалдою.
Рис. 19
К числу вспомогательных инструментов следует отнести клещи, кронциркуль и аршин.
Клещи (рис. 20–26) служат для держания обделываемой вещи на наковальне, переноски, поворачивания и вообще во всех случаях, когда нельзя взять металл прямо руками. Форма губ клещей бывает весьма разнообразна и зависит от формы охватываемой ими вещи, а также и от способа удержания в известном направлении. На концы ручек во время работы надевается кольцо или крючок (рис. 27 и 28), чтобы вещь, охваченная клещами, держалась в них твердо. Клещи не снимаются с вещи все время работы, и только если они сильно накалятся, то, сняв и разжав клещи, надо их охладить, опустив в холодную воду.
Рис. 20-26
Рис. 27
Рис. 28

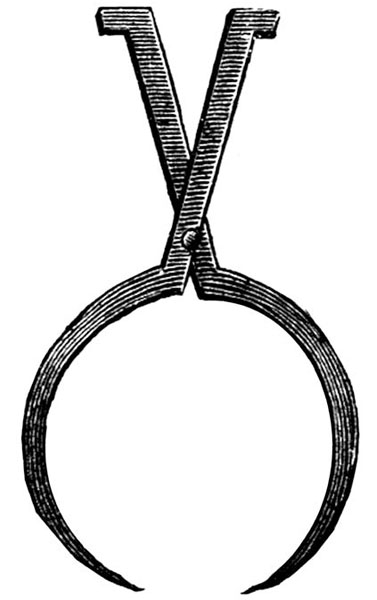

Кронциркуль (рис. 29) служит для измерения наружного диаметра
Рис. 29
Метр употребляется в кузнечном деле железный, с делениями на сантиметры и миллиметры.
Керн представляет из себя небольшой стальной стерженек с оттянутым в виде конуса заостренным концом. Керн служит для наметки центров на металле.
Ручное зубило служит кузнецу для деления всякого рода необходимых отметок и зарубок.
Общие приемы ковки металлов
Горновое гнездо пред началом работы тщательно очищают от шлаков, изгари и золы. Все это можно сделать с помощью лопатки, кочережки и метлы. После всей этой предварительной подготовки и очистки горнового гнезда в него кладут немного щепок и зажигают их. Когда костер разгорится, насыпают уголь и приводят в действие мех, производят ровное, не очень сильное дутье. При этом сначала будет отделяться густой удушливый дым, а затем, мало-помалу, когда уголь разгорится и даст пламя, в горн можно заложить железо, которое желают нагреть. Металл необходимо зарыть в уголь возможно глубже и притом так, чтобы те части его, которые подлежат проковке, находились бы ближе к соплу. Затем поверх разгоревшейся кучи ярко горящего угля насыпают лопатою свежий уголь и, уплотнив его в виде конусообразной кучи, спрыскивают водою и продолжают усиленно дуть мехом.
После этой вторичной засыпки над углем, горящим в горновом гнезде, образуется непроницаемый для дыма и пламени свод, отчего ни пламени, ни дыма не будет видно; весь жар сосредоточится внутри кучи. Продолжая дутье, необходимо наблюдать, чтобы по мере сгорания угля и прорыва пламени сквозь непроницаемый свод, куча была бы выравниваема подсыпкою свежего угля и смачиванием его водою.
Нагревание металла. При накаливании металла в кузнечном горне весьма важно знать время нагрева, то есть необходимую продолжительность накаливания металла для дальнейшей его обработки на наковальне.
Недостаточно нагретое железо дурно обрабатывается, а перегрев металла портит его качества.
Опытный кузнец почти безошибочно знает время, когда железо или сталь накалились до необходимого нагрева. Менее опытный коваль и начинающий должны по необходимости вынуть металл и даже не один раз, прежде чем приступить к обработке его на наковальне.
Что же касается цветов нагрева, соответствующих известной температуре, то их различают несколько. Железо, зарытое в горне, очень скоро нагревается докрасна, принимая малозаметный при дневном свете темно-красный цвет, который затем переходит в ярко-красный. В этом состоянии железо хотя несколько размягчается, однако не может быть обрабатываемо на наковальне, почему необходимо продолжать накаливание далее – до белокалильного жара. В этом случае, если желают соединить вместе два отдельных куска железа, или, как говорят, произвести сварку металла, то накаливают до высшей степени нагрева – белосварочного жара. Отличительным признаком этого жара служит ослепительный блеск вынутого из горна железа, причем от ударов молотом с треском разлетаются искры во все стороны.
Железо в нагретом состоянии быстро окисляется, и потому для предохранения его от действия атмосферного воздуха во время дутья можно посыпать металл мелким песком, который, соединившись с окалиною, образует род шлака, предохраняющего железо от дальнейшего окисления. При проковке шлак легко отскакивает от ударов ручника и кувалды. Заметим здесь, что очищенная от окалины поверхность металла от влияния атмосферного воздуха вновь стремится окислиться и образовать окалину, которая по мере остывания металла труднее отстает от него. Вот почему необходимо, вынув металл из горна, торопиться с его проковкою: всякое промедление может только ухудшить свойство металла.
