«А»: Иными словами, «Кто вы, доктор Зорге?» Ответ прост! «Я — Шаповалов Т.П.!»
«Н»: Ценю твой юмор! Но, видите ли?…
«А»: «… Достаточно, расстрелять, следующий…» Ладно, шутки в сторону!.. «Мистер Икс», Незнайкин, является ничем иным, как ИСТОЧНИКОМ ТОКА! Этот источник, как оказывается, способен сообщать, посредством генерации электрического поля, избыточную скорость свободным электронам. Двигаясь по ЭЛЕКТРИЧЕСКОЙ ЦЕПИ, эти электроны СПОСОБНЫ ВЫПОЛНЯТЬ НЕКОТОРУЮ РАБОТУ! Поскольку, ВНИМАНИЕ, абсолютная величина пунктирных стрелок находится в прямой зависимости
«Н»: А что представляет собой электродвижущая сила? Чем она характеризуется?
«А»: Электродвижущая сила (или ЭДС) характеризуется единицей измерения, которая называется — ВОЛЬТ!
«Н»: Знаешь, я все это, лучше, запишу…
«А»: Запиши, это не помешает. Кроме того, наглядность — это сила! Кстати, запомни, что при перемещении электрического заряда в 1 КУЛОН, источник тока выполняет работу в 1 ДЖОУЛЬ. Но только в том случае, если этот источник обладает ЭДС в 1 ВОЛЬТ!
«Н»: А если его ЭДС, например, пять вольт?
«А»: Тогда выполненная работа соответствует ПЯТИ ДЖОУЛЯМ! Кстати, один джоуль — это работа по поднятию груза весом в 109 грамм на высоту в ОДИН МЕТР!
«Н»: Ты употребил еще такое выражение, как «электрическая цепь». Верно? Объясни, что это такое?
«А»: Смотри, Незнайкин и слушай… Источник тока, а им может быть, например, батарейка, аккумулятор, солнечный элемент и т. д., уже сам по себе, в силу внутренних, порой очень сложных электрических процессов, на своих внешних выводах (или электродах) имеет некоторую разность электрических состояний. А это и есть ЭДС! Но когда мы соединяем какой-либо проводящей системой эти электроды, по этой системе начинает протекать электрический ток. Так вот, эта внешняя, проводящая электрический ток, система именуется ЭЛЕКТРИЧЕСКОЙ ЦЕПЬЮ.
«Н»: Ты бы попроще! Я же тебе не Спец… Не отрывайся от земли.
«А»: Ладно, не бурчи… Соедини выводы батарейки лампочкой и вот тебе простейшая электрическая цепь! Ток идет, лампочка светит! Красота! Кстати, как ты думаешь, что будет характеризовать такая вот дробь:
ЭДС/Ток =?
«Н»: …Если не ошибаюсь, эта величина называется — СОПРОТИВЛЕНИЕ?
«А»: Ты не ошибаешься! Заодно, раз уж об этом зашел разговор, давай переходить на стандартную, международную систему электротехнических символов. В ней вышеприведенная формула запишется так:
U/I = R.
Здесь R — сопротивление, U — напряжение, I — ток.
Запомним еще, что:
1 вольт = 1000 милливольт = 1000000 микровольт (мкВ);
1 ампер = 1000 миллиампер = 1000000 микроампер (мкА);
1 Ом = 0,001 килоом = 0,000001 мегаома (МОм).
Или, что более привычно:
1 МОм = 1000 кОм = 1000000 Ом.
«Н»:
«А»: Напротив, достаточно часто применяются. Да вот, например:
1 микроампер = 1000 наноампер (нА) = 1000000 пикоампер (пА);
1 гигаом (ГОм) = 1000 мегаом = 1000000 кОм = 1000000000 Ом;
1 киловольт (кВ) = 1000 вольт.
Полагаю, что вышеперечисленными единицами мы с тобой вполне обойдемся. Ну вот, а теперь прошу вопросы.
«Н»: Неужели вся электроника, по большому счету, базируется на применении закона Ома, как это мне приходилось слышать?
«А»: Один широкоизвестный литературный герой произнес фразу, которая как нельзя более кстати подойдет в качестве краткого ответа на поставленный тобой вопрос. Вот она: «Ни в коем случае и никогда!» И хотя закон Ома прочно лежит в фундаменте электроники, но только как ОДИН из ее краеугольных камней! И потом, в представленном виде, закон Ома описывает только цепи постоянного тока.
«Н»: А какие еще бывают цепи?
«А»: В общем случае — частотно-зависимые цепи переменного тока! А там и математическое описание, и физическая суть много сложнее! Но… давай торопиться медленно.
«Н»: А мы уже в состоянии перейти к рассмотрению цепей переменного тока?
«А»: Да еще не совсем, дружище! Нам еще осталось рассмотреть так называемое параллельное и последовательное соединение. И еще кое-что исключительно важное для понимания сути происходящих процессов… Вот мы говорили об электрической цепи и упоминали об электрической лампочке. Давай теперь изобразим это на бумаге.
«Н»: Только я сам нарисую! У тебя там где-нибудь не найдется лампочки?
«А»: Зачем она тебе?
«Н»: Да чтобы изобразить ее на рисунке, конечно же!

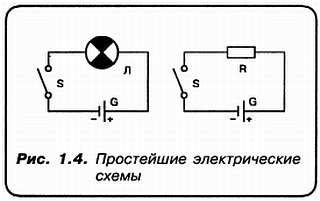

«А»: Да, но для этого совершенно необязательно заканчивать художественный институт! Весь мир уже много десятилетий как изображает электротехнические цепи любой сложности с помощью условных обозначений! Вот я зарисовал несколько простейших цепей. Смотри (рис. 1.4)!
«Н»: Где-то я уже что-то подобное видел. Слева, очевидно, изображена цепь с электрической лампочкой. Верно? А справа я не знаю. И потом, что это за разрыв в цепи?
«А»: Верно, слева обозначена цепь обыкновенного карманного фонарика. Она как видишь, может быть реализована с помощью всего трех элементов! Собственно лампочки, изображенной в виде кружка с двумя заштрихованными секторами, батарейки и выключателя, который ВСЕГДА изображается в виде разрыва цепи. То есть в выключенном состоянии.
«Н»: Понял. С левым рисунком вопросов нет…
«А»: И последнее… Никогда не называй подобные изображения рисунком! Ни простые, ни сложные! Тебя «не поймут»! Так как это не принято ни в электротехнике, ни в электронике. Только — ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ! Усек?
