Опилки и стружки соберите, они понадобятся для приготовления клея.
На болванке подгоните друг к другу сначала две боковые грани призмы. При этом пилить нужно только одну из граней, подгоняя ее к боковой стороне другой. Подпиливая грань мелким напильником, все время прикладывайте ее к другой и проверяйте, где остались выступающие части.
Когда хорошо подгоните шов, слегка обдерите мелкой шкуркой глянец с боковой
Клей приготовьте, растворив опилки органического стекла в дихлорэтане. Пары этой жидкости легко вспыхивают, поэтому берегите ее от огня. Растворять надо до густоты растительного масла. Готовый клей храните во флаконе с притертой стеклянной пробкой.
Нанесите слой клея палочкой на обе склеиваемые поверхности. Прижмите их друг к другу на болванке и подержите несколько минут в руках. Клей сохнет быстро.
Небольшие закраины граней, выступающие по бокам болванки снизу, сошлифуйте на шкурке. Приколите лист шкурки кнопками к ровной доске. Водите по нему заготовку вместе с болванкой, пока болванка тоже не начнет шлифоваться.
Приложите третью грань призмы. Она должна хорошо прилегать. Места склейки слегка обдерите мелкой шкуркой. Приклейте третью грань и держите в руках, пока не высохнет.
Высыхая, клей очень сильно уменьшается в объеме. Поэтому в местах склейки могут образоваться щели. Осторожно вытолкнув болванку, промажьте швы изнутри клеем при помощи заостренной палочки. Повторите эту операцию несколько раз, каждый раз давая клею высохнуть.
Выступающие ребра призмы спилите мелким напильником. Можете их затупить и даже закруглить — это не имеет значения. Полировать эти места после опиловки тоже не нужно.
Подшлифуйте на шкурке торцы призмы для приклейки дна и крышки. Если есть большое несовпадение боковых граней, сначала подгоните эти места напильником, затем подшлифуйте на грубой шкурке и потом уже на мелкой.
Заготовьте дно и крышку и места склейки обдерите мелкой шкуркой.
Приклеив дно, несколько раз промажьте швы клеем изнутри. Затем налейте в призму воды и проверьте, нет ли где течи. Если течь есть, отметьте это место и, просушив призму, промажьте клеем еще несколько раз. Затем потрите приклеенное дно шкуркой, чтобы вся его нижняя поверхность стала матовой.
Прежде чем
Опилите мелким напильником края дна и крышки. На крышку над отверстием наклейте «горлышко» — кусок органического стекла с резьбой под пробку. Пробку хорошо выточить из металла или пластмассы. По краям головки сделайте накатку, а по оси просверлите сквозной канал диаметром около 1 мм. Это нужно для того, чтобы вода, расширяясь при нагревании, имела выход наружу и не разорвала призму.
Если возможности выточить пробку нет, подберите просто металлический винт. Предохранительное отверстие для выхода воды просверлите в «горлышке», только поближе к краю, чтобы головка винта его не закрыла.

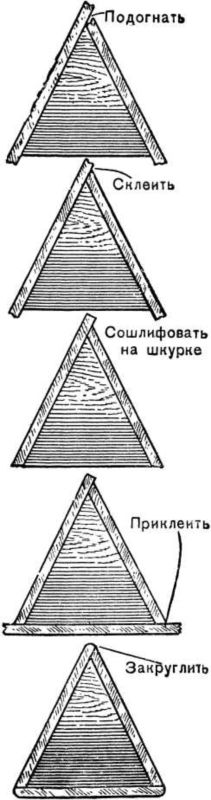

Рис. 52. Последовательность изготовления призмы.
Наполните призму чистой водой комнатной температуры. Если наливать холодную воду, то по мере ее нагревания на стенках призмы изнутри будут оседать пузырьки растворенного в воде воздуха.
Спектр лучше всего наблюдать в темной комнате. Можно днем затемнить комнату шторами из черной бумаги, оставив одно отверстие для солнечных лучей. Но это очень неудобно. Опыт можно проводить только с прямыми солнечными лучами. В пасмурную погоду спектр будет очень неясным, а в солнечную — получится на полу, где его неудобно наблюдать.
Удобнее всего делать опыт с искусственным источником света. Спектр будет тем ярче, чем сильнее используемый для опыта источник света. Лучше всего воспользоваться кинопроектором, или проекционным фонарем, или хотя бы фотоувеличителем, положенным набок. Свет на призму должен падать узким пучком. Поэтому сделайте перед проектором диафрагму в виде вертикальной щели шириной 2–3 мм. Длина щели может быть в пределах высоты призмы.
