Лабораторный практикум по материаловедению

Безбородов Юрий

Нелегированная высококачественная сталь. Эти виды стали отличаются по сравнению с качественной сталью более высокой чистотой. Особые признаки качества выражаются маленькими буквами после знака С.

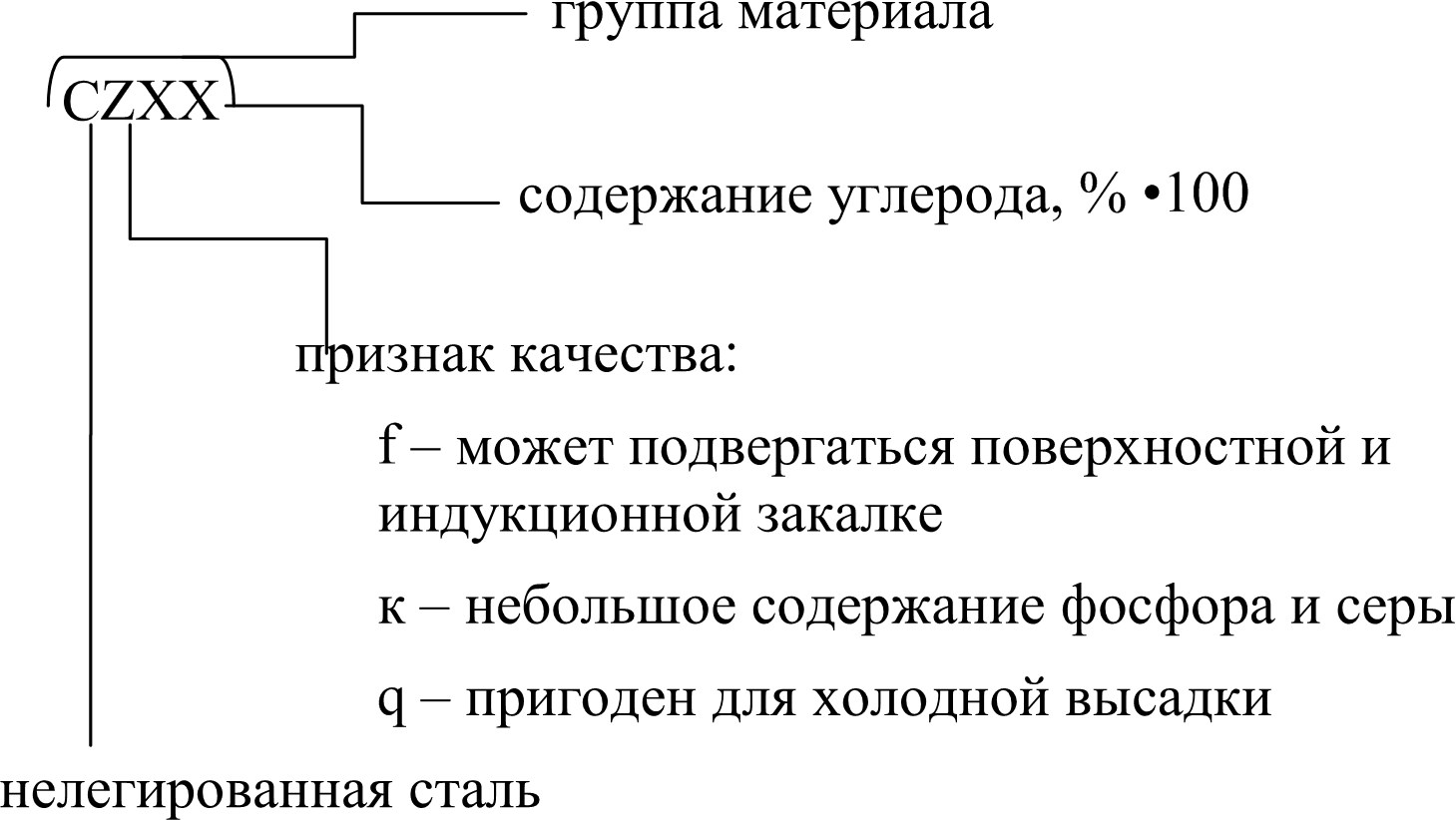

Обозначение

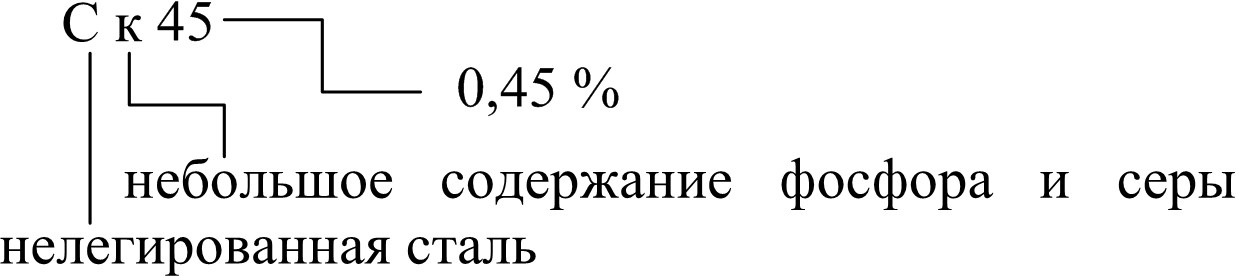

Пример

Легированная

сталь. Легированной сталью называется сталь, у которой общее содержание легирующих элементов составляет < 5 %.

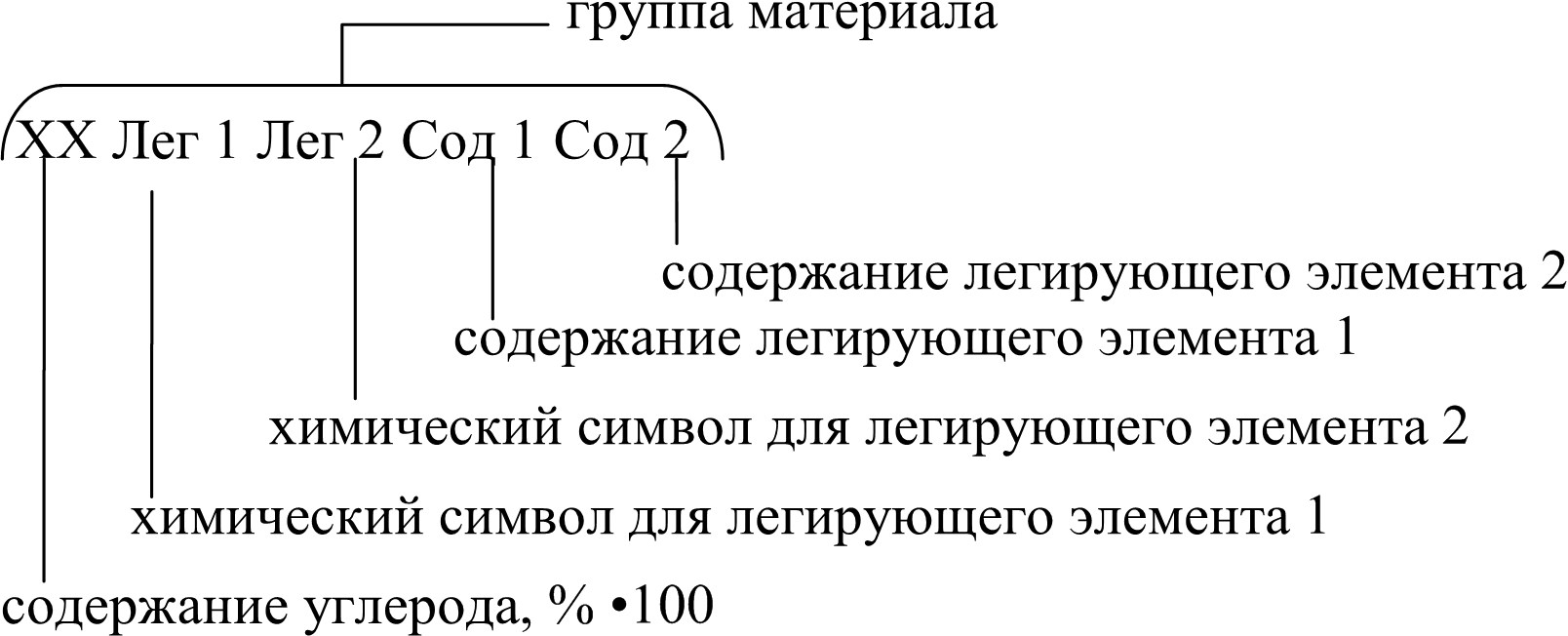

Обозначение

Химический символ для углерода отпадает. Химические символы приведенных легирующих элементов расположены в последовательности их содержания (при одинаковом содержании в алфавитном порядке). Для обозначения стали приведены только элементы и нумерация, которые необходимы для определенной характеристики и отличия от других видов стали. Соответствующая последующая цифра о содержании легирующих элементов относится к соответствующему легирующему элементу. Если отсутствует данное число (цифра), то содержание легирующего элемента незначительно. Для определения содержания легирующих элементов в процентах (по массе) цифра умножается на определенный коэффициент:

Со, Cr, Mo, Ni, Si, W ............................................................................... 1/4

Al, Be, Cu, Mo, Nb, Та, Ti, V, Zr, Pb....................................................... 1/10

P, S, N, C, Ce............................................................................................. 1/100

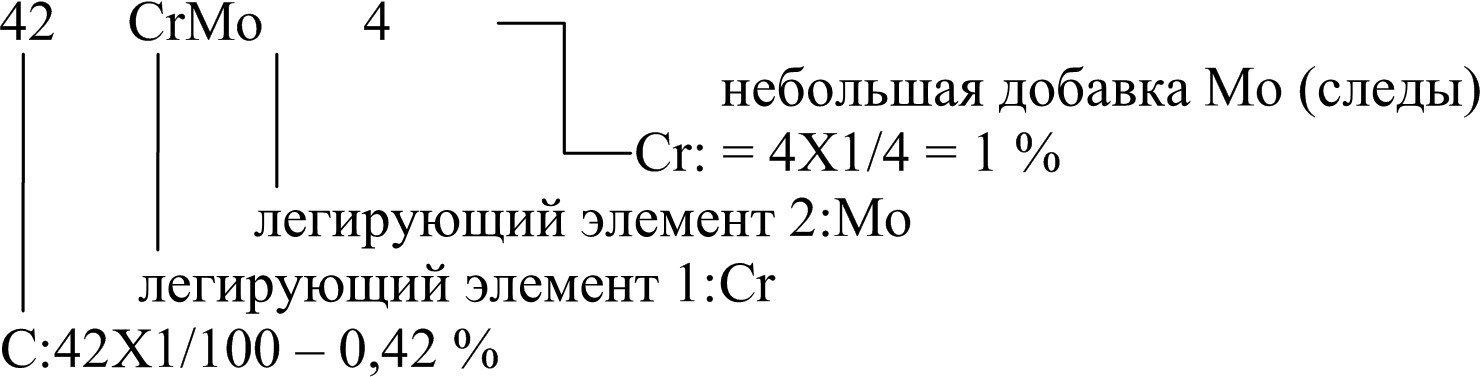

Пример

Высоколегированная сталь. Высоколегированной сталью называется сталь, у которой общее содержание легирующих элементов составляет > 5%.

Характеристика происходит аналогично характеристике легированной стали за исключением того, что, кроме углерода, указываются все легирующие элементы с их фактическим содержанием. Чтобы избежать ошибки, перед характеристикой стоит знак X.

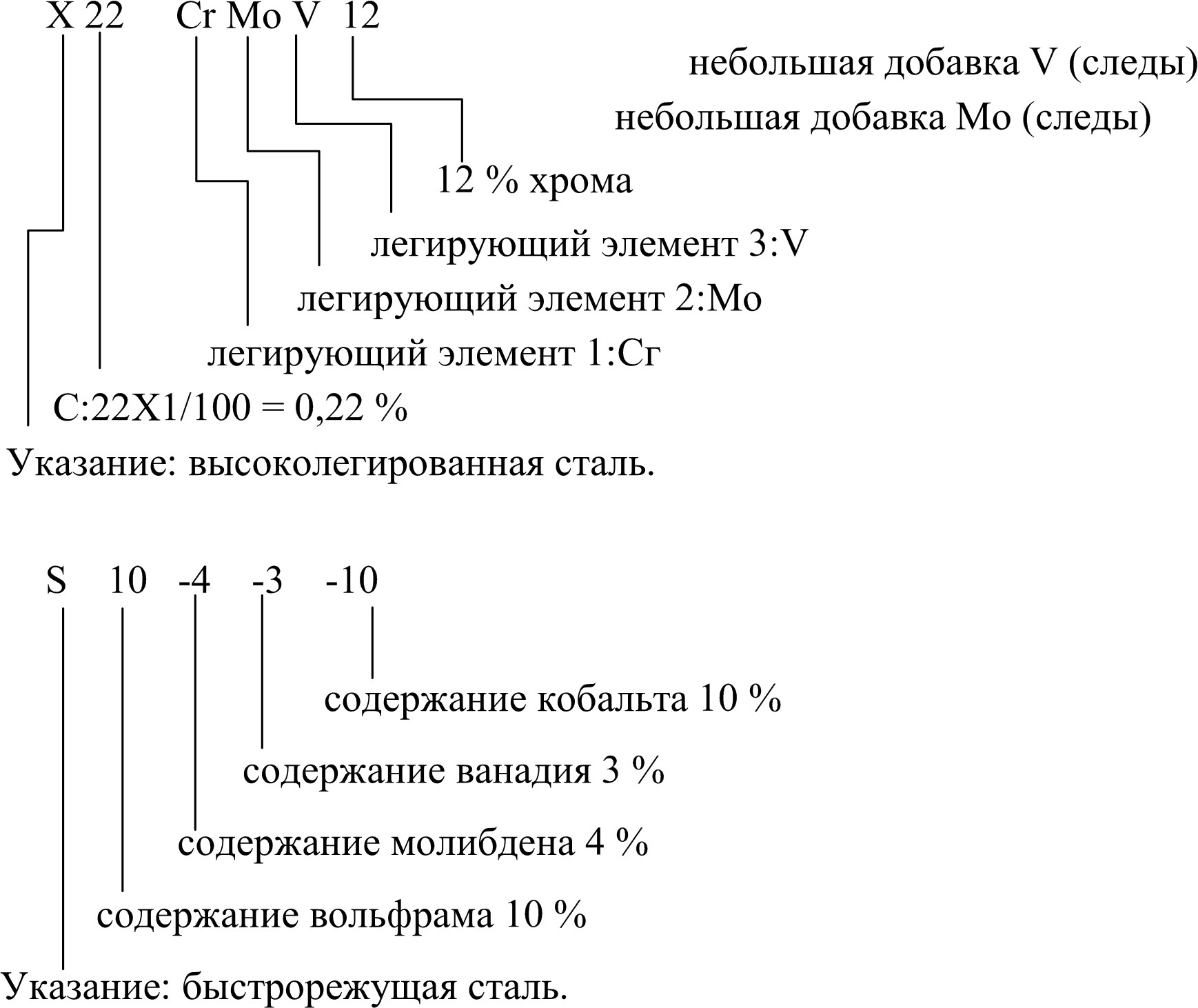

Примеры

Дополнительные характеристики стали.

Данным о химическом составе и прочности может предшествовать производственная часть и затем следовать часть по обработке.

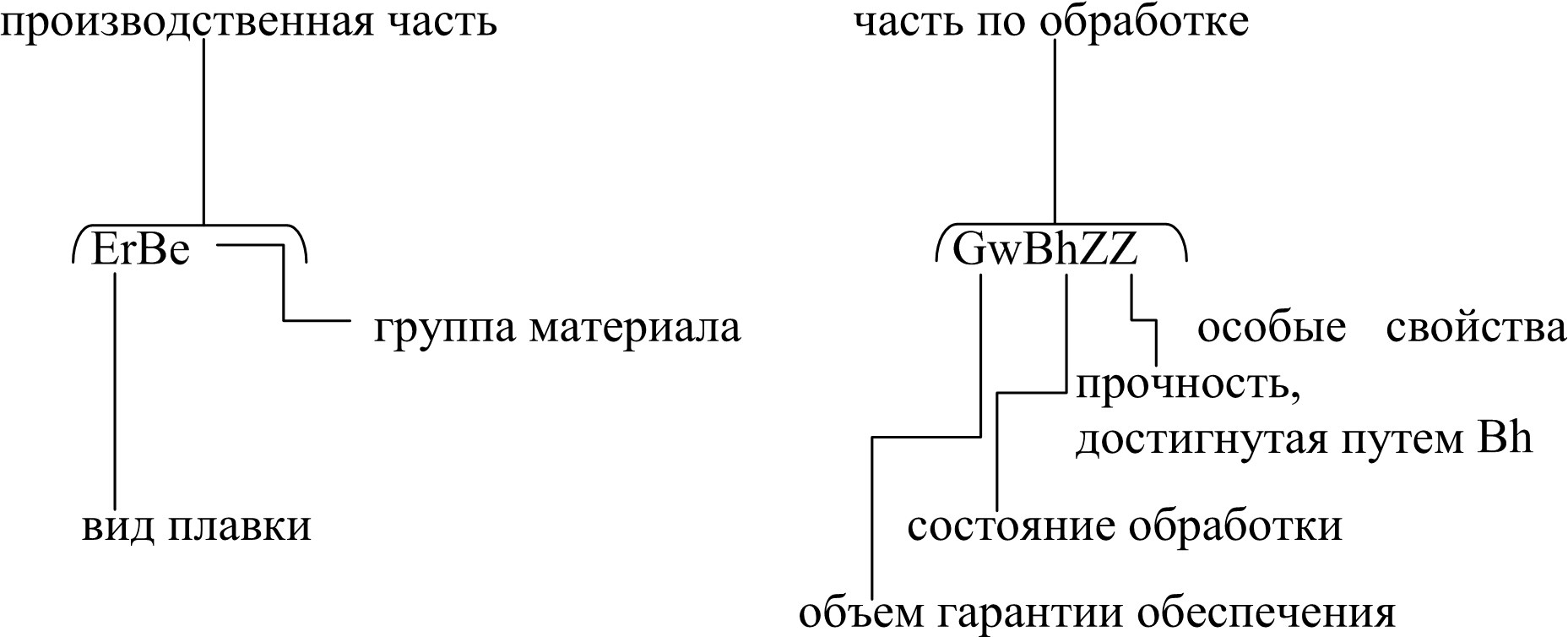

Обозначение

Производственная часть может содержать данные о видах плавки, а также возникающих при этом свойствах. При современном производстве стали практически учитывается только еще способ продувки кислородом и производство в электропечи (преимущественно в электродуговой печи). Сталь, изготовленная продувкой кислородом сверху (LD– способ) и сквозной продувкой кислородом (ОВМ– способ), соответствует SM– качеству с обозначением М. Особые обозначения стали применяются еще только для электростали (Е) и стали, выплавленной в вакуумной печи (V) (табл. 1). Ради полноты упомянем дополнительные обозначения, содержащиеся еще в стандарте, хотя они

частично очень устарели, например пудлинговая и сварочная стали, которые практически не применяются с прошлого века.

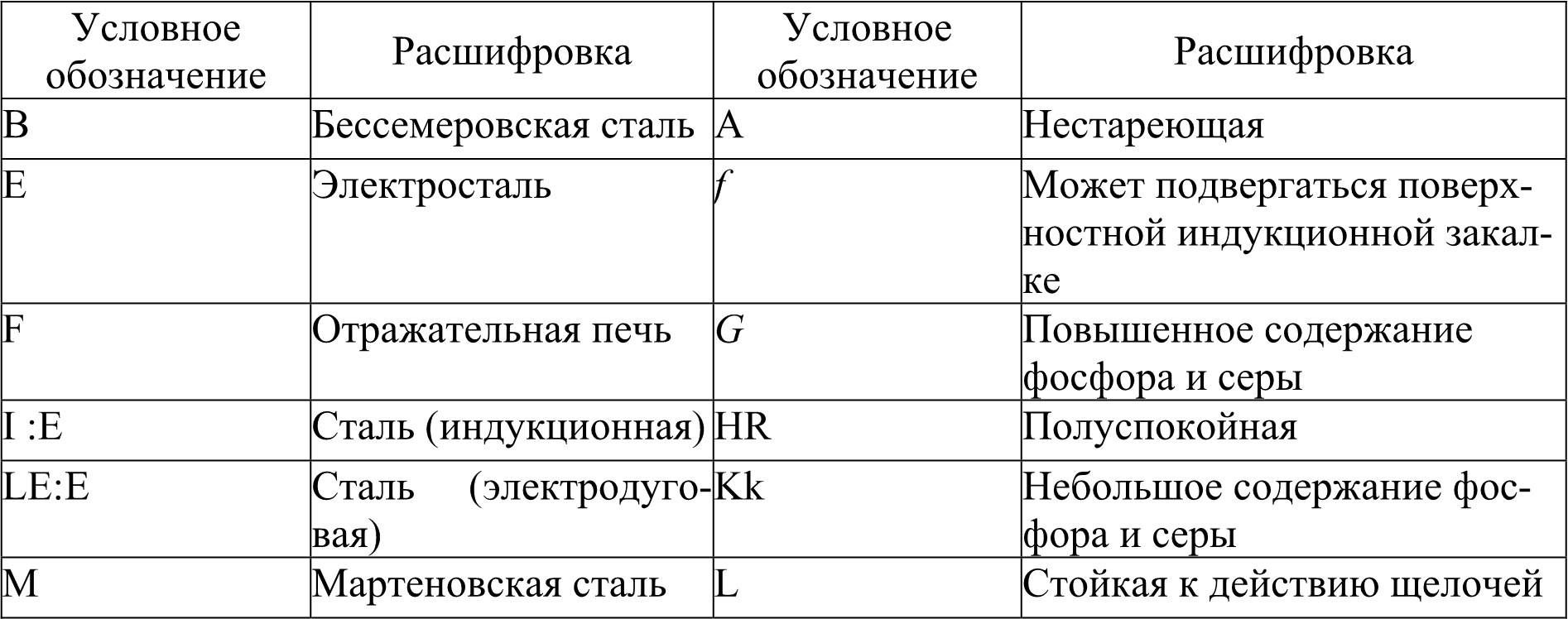

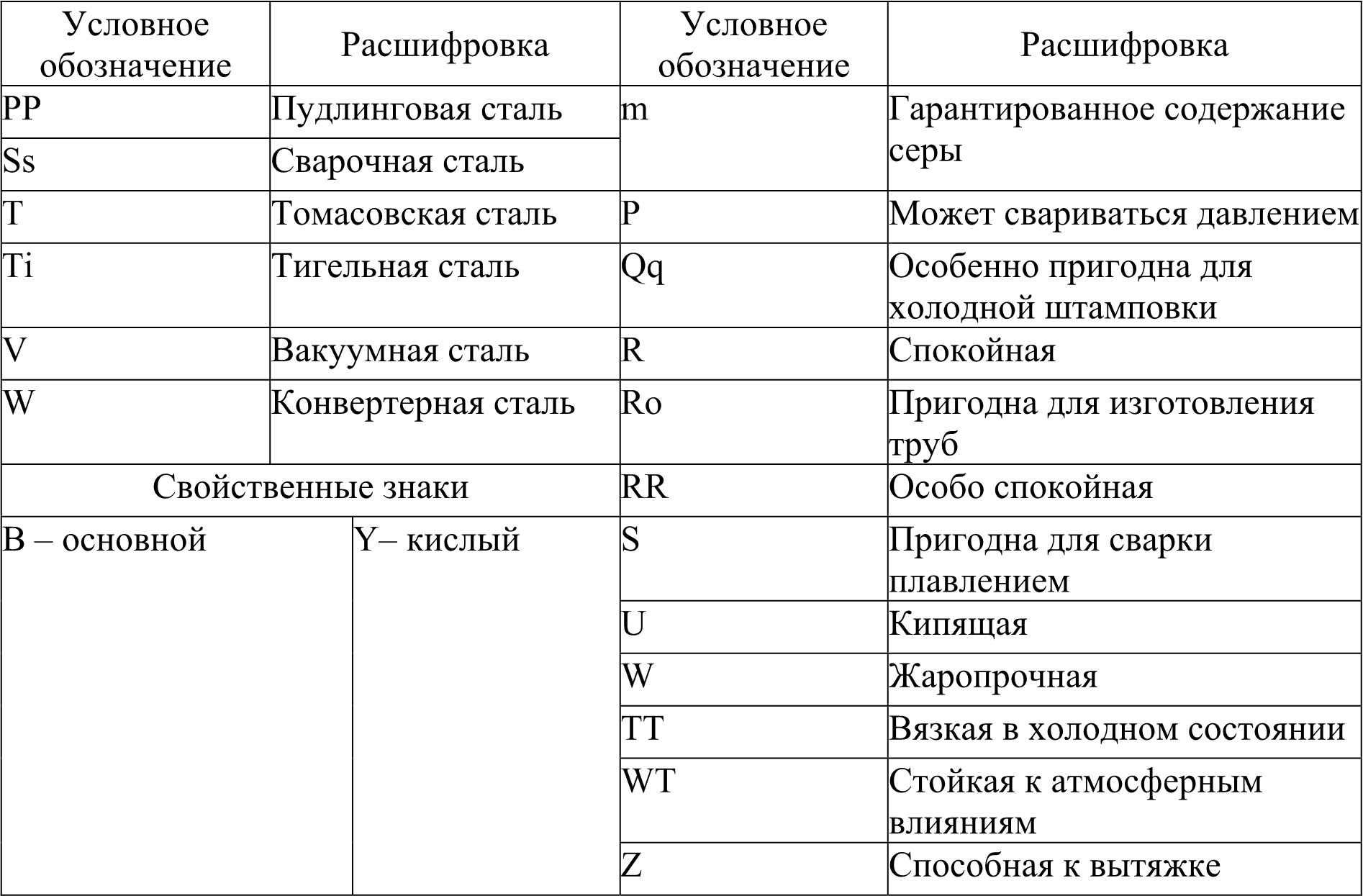

Таблица 1

Группы материалов

Часть по обработке включает гарантийный объем, обеспечиваемый изготовителем, состояние обработки, а также достигнутую при этом прочность (табл. 2). Если при этом должна быть указана минимальная величина прочности без указания определенного состояния обработки, то перед прочностью ставится буква F.

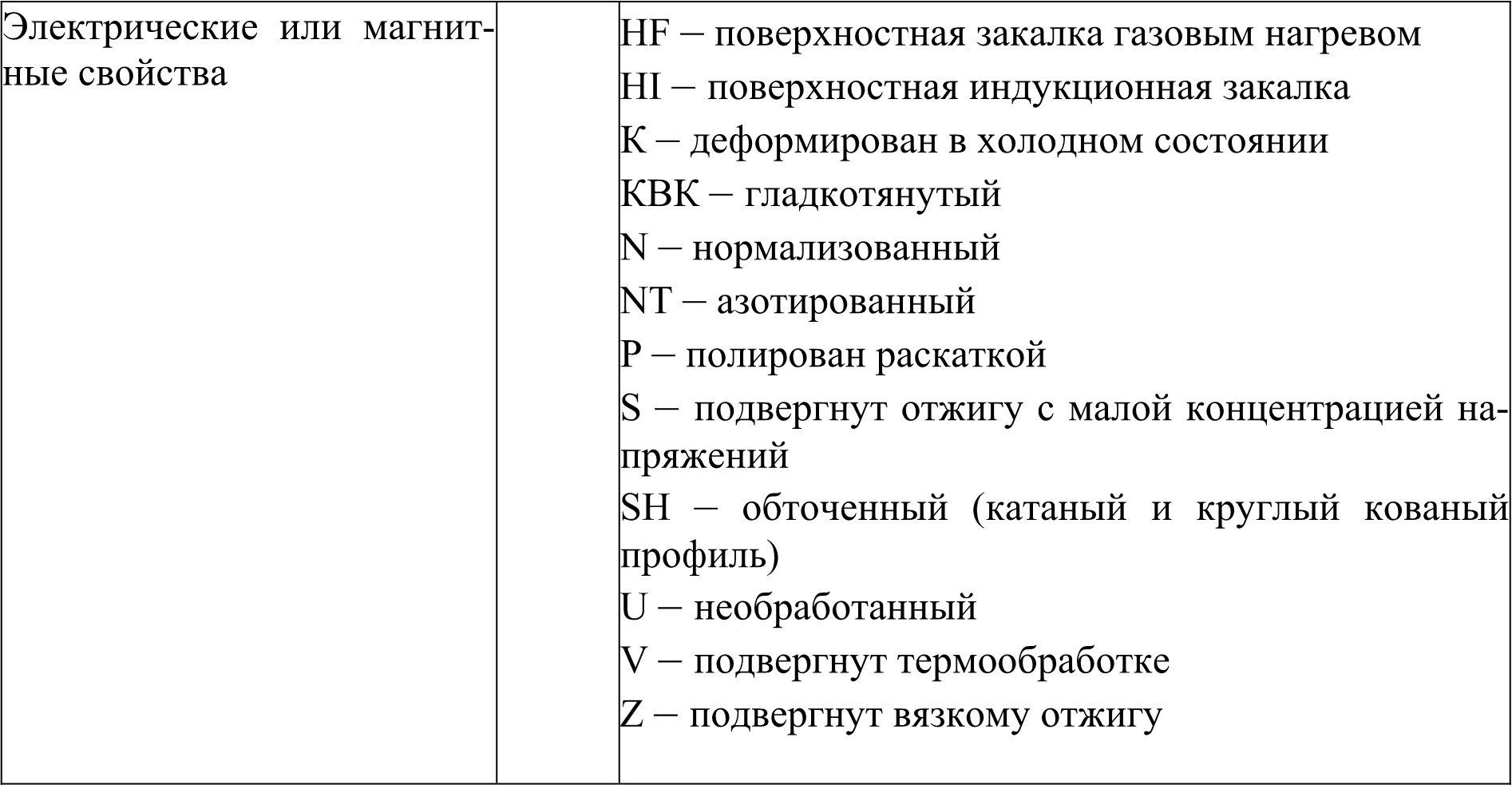

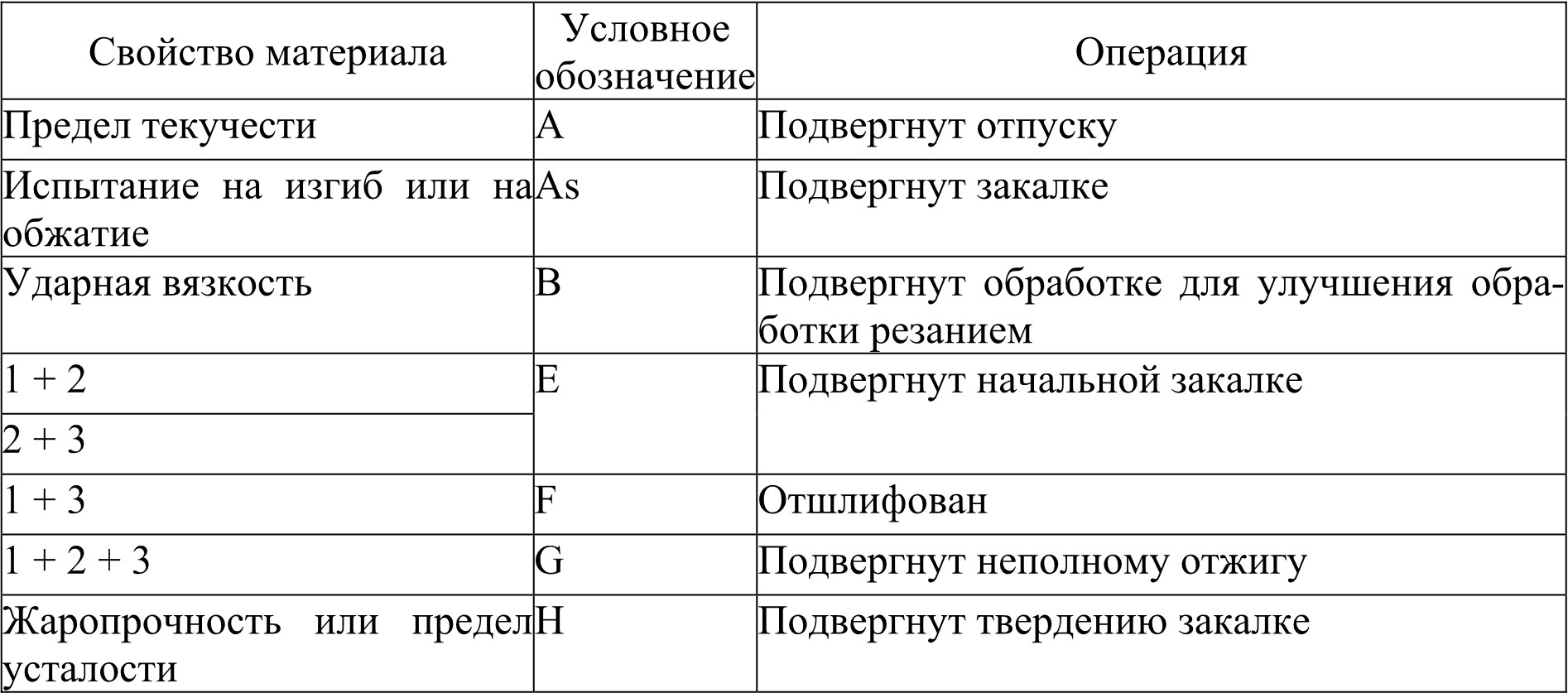

Таблица 2

Группы материалов

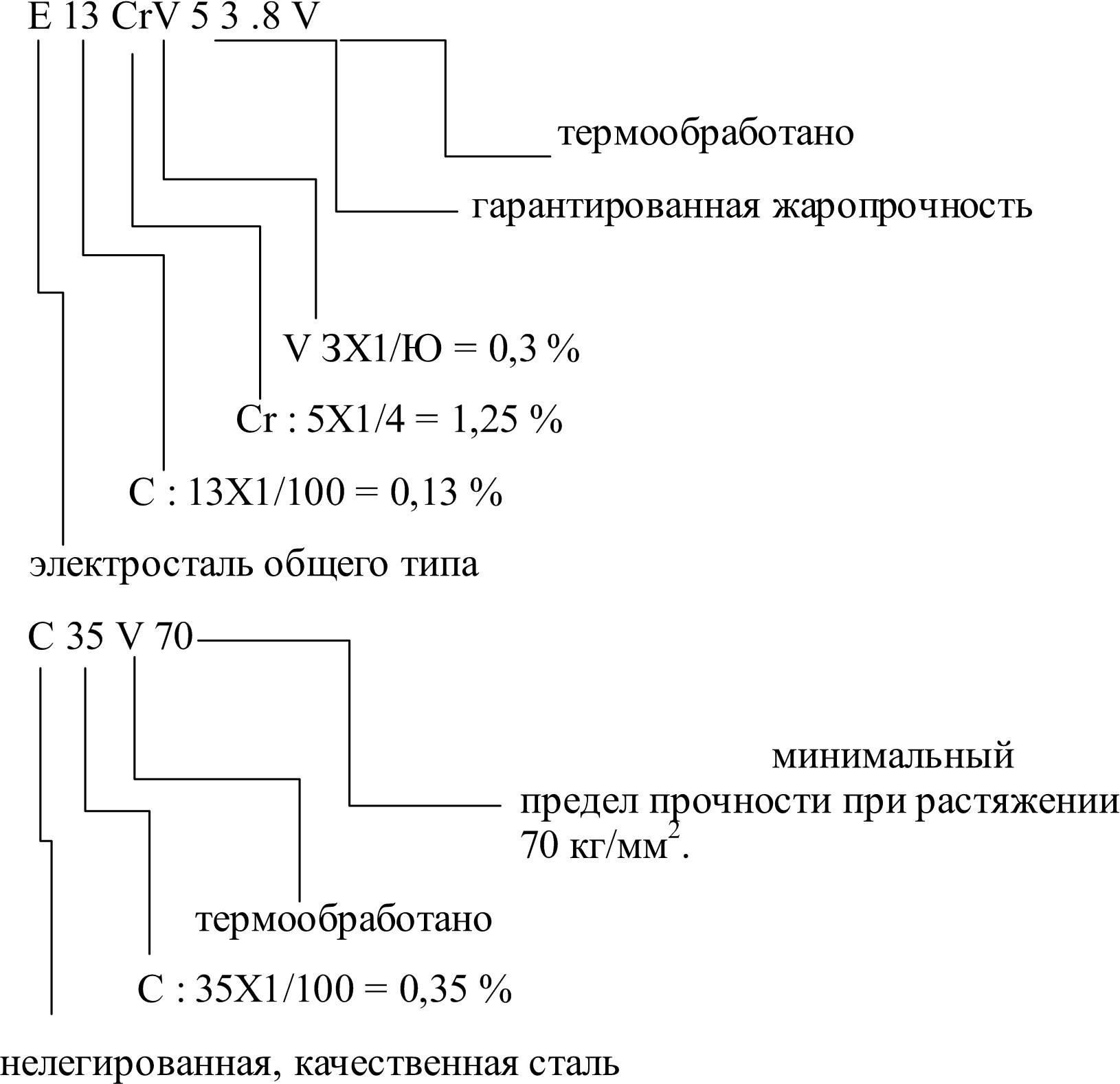

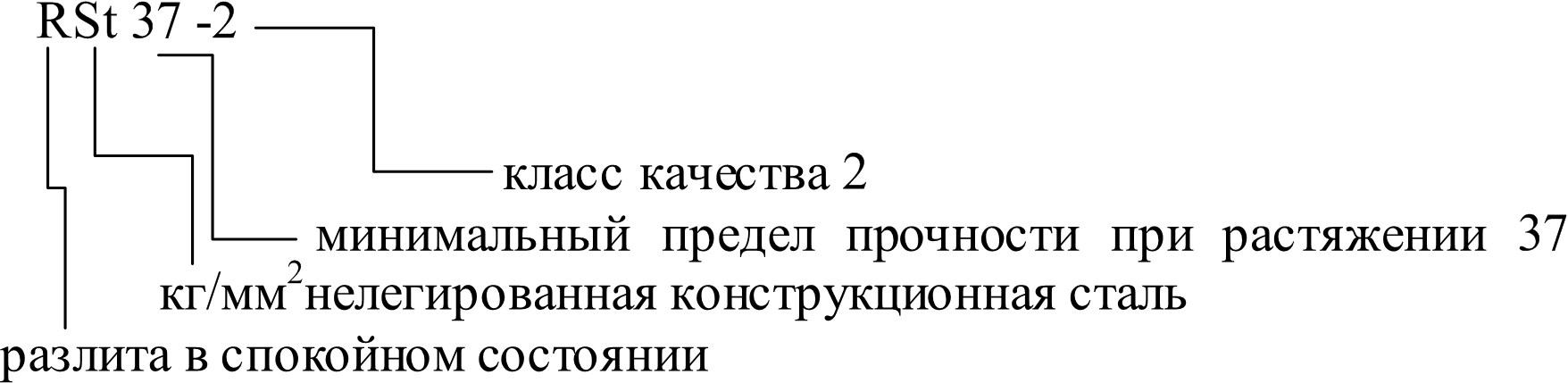

Примеры

Обозначение материалов из чугунного литья. У материалов из чугунного литья характеристика осуществляется знаком литья G, который, как правило, связан с данными о виде литья. Простой знак G применяется только в особых случаях (например, при магнитных сплавах, высоколегированных материалах и т. д.). Все остальные данные нанесены на литейный знак с помощью черточки.

Чугун, ковкий чугун и стальное литье характеризуются минимальным пределом прочности при растяжении.

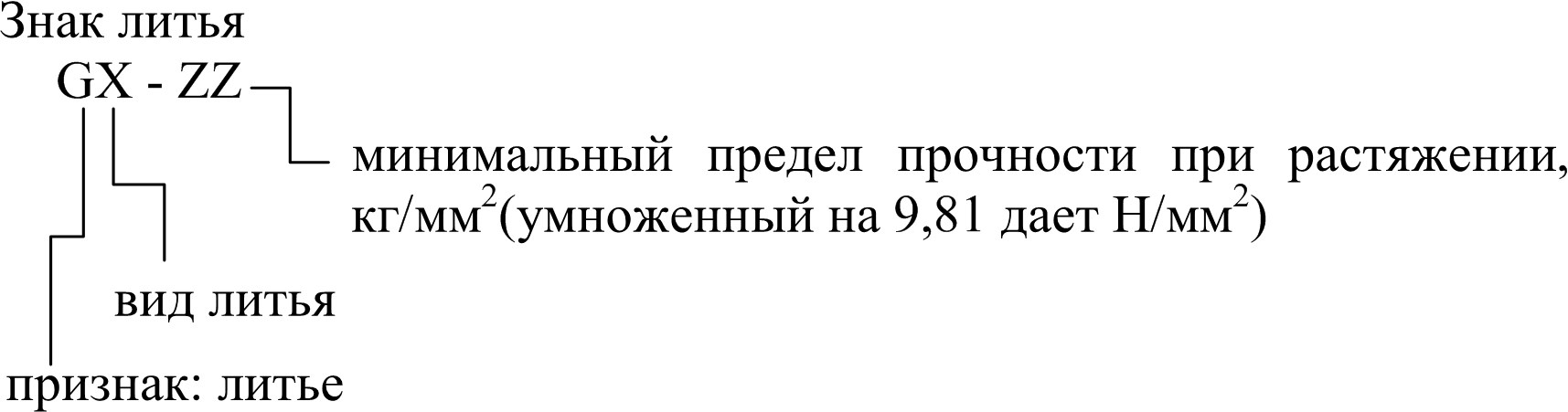

Обозначение

Знаки литья:

G : отливка

GG : серый чугун с шаровидным графитом

GGL : чугун с пластинчатым графитом

GH : отбеленный чугун

GS : стальное литье

GT : ковкий чугун (общий тип)

GTS : черный ковкий чугун

GTW: белый ковкий чугун

Дополнительные данные: К – кокильное литье (GGK), Z – центробежное литье (GGZ).

У отбеленного литья цифры от 0 до 50 за знаком литья GH обозначают толщину твердого внешнего слоя в миллиметрах, а цифры от 51 до 90 склероскопическую твердость по Шору. У жаропрочного стального литья за знаком литья следует указание состава как у стали.

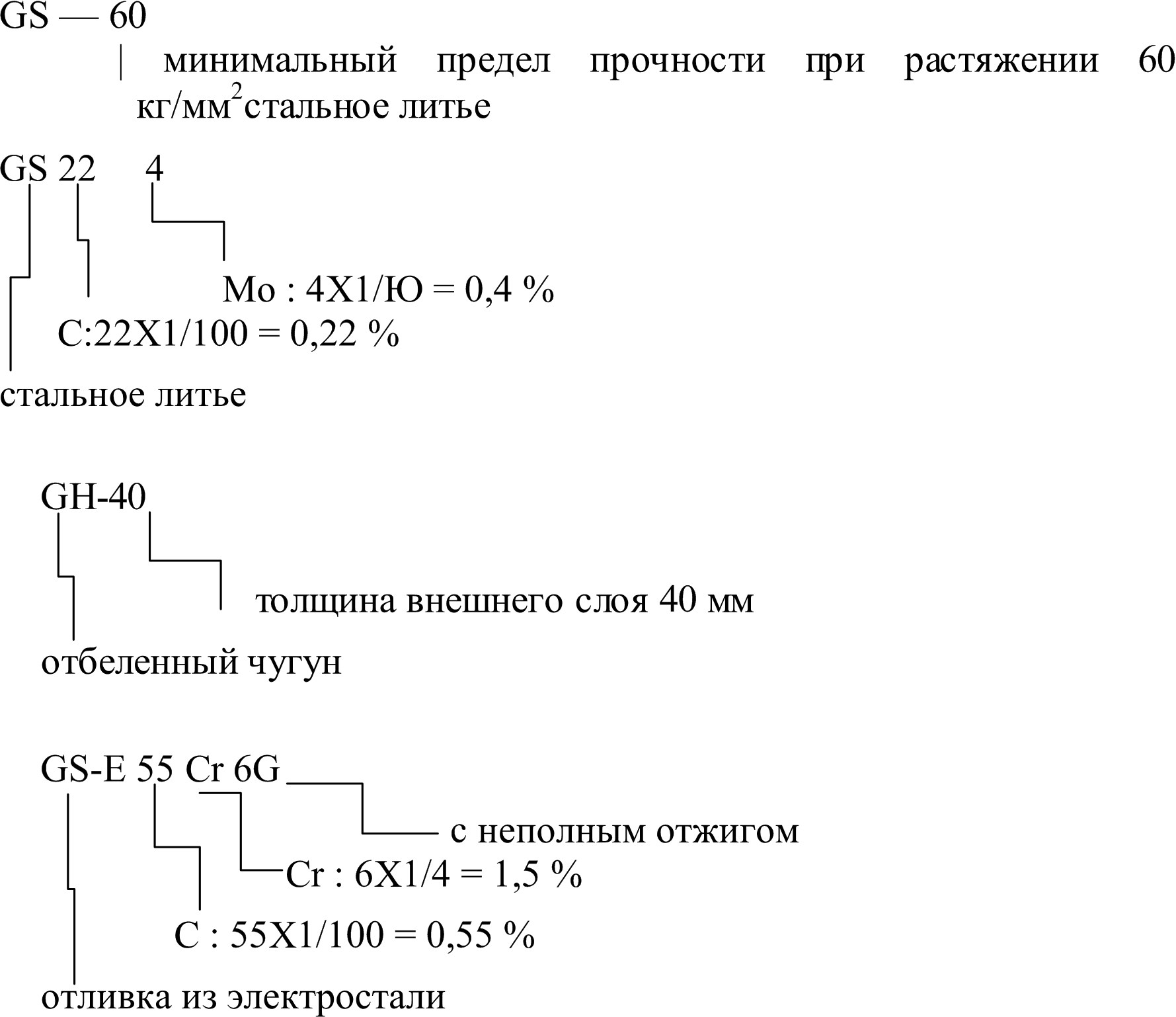

Примеры

Обозначение цветных металлов. Цветными металлами называются все чистые металлы за исключением железа, а также все сплавы, в которых имеется железо не в качестве элемента с наибольшим отдельным содержанием. Цветные металлы с плотностью > 4,5 г/см³ причисляются к тяжелым металлам, цветные металлы с плотностью < 4,5г/см³– к легким металлам.

Чистые металлы обозначаются своими краткими символами и по нижнему пределу, и по чистоте.
