ЛаГГ-3 23-й серии, самолет не имеет бортовых номеров, вместо колес установлены лыжи. Самолеты 23-й серии не имели весовых компенсаторов на руле направления, но руль направления был несколько измененной формы, увеличенный в верхней части.

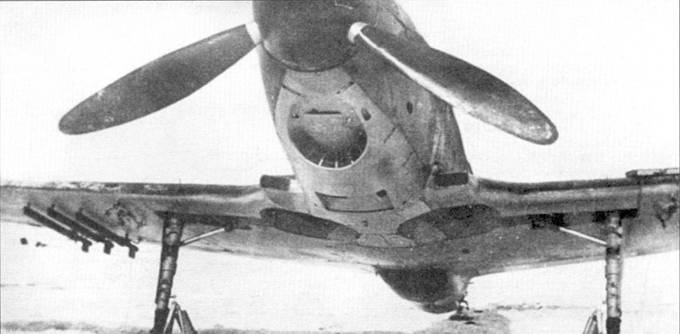

ЛаГГ-3 23-й серии, самолет оборудован направляющими РО-82 для реактивных снарядов РС-82 или PC-132.
ЛаГГ-23 23-й
В начале 1942 года появились реактивные снаряды РС-132. РС-132 можно было пускать с тех же направляющих, что и РС-82. Прямое попадание РС-82 или РС-132 обычно выводило из строя легкие и средние немецкие танки, но из-за низкой точности ракет, их применяли, главным образом, против сконцентрированной бронетехники или по колоннам войск.
Зимой 1942 года некоторые ЛаГГ-3 11-й серии получили неубирающееся лыжное шасси. Хотя переоборудованные таким образом самолеты получали возможность взлетать с заснеженных аэродромов, эта возможность покупалась ценой неоправданно большого снижения летных качеств самолета, и прежде всего максимальной скорости. Поэтому едва погодные условия позволили это сделать, механики заменили лыжи на обычные колесные шасси.

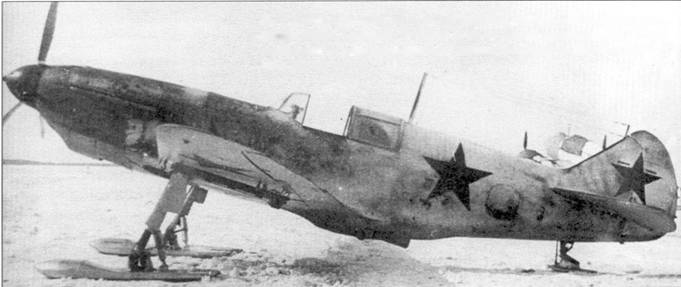

Первые самолеты ЛаГГ-3 23-й серии еще имели весовой компенсатор на конце руля направления, истребитель оснащен лыжным шасси. Обратите внимание на кок увеличенных размеров воздушного винта ВИШ-105СВ.
ЛаГГ-3 23-й серии с необычным общим выхлопным коллектором, патрубок коллектора отклонен в сторону для отвода горячих выхлопных газов двигателя от фюзеляжа, обычная для ЛаГГов жаропрочная стальная накладка на фюзеляже отсутствует. Колесное шасси заменено лыжным.
ЛаГГ-3 (23-я производственная серия)

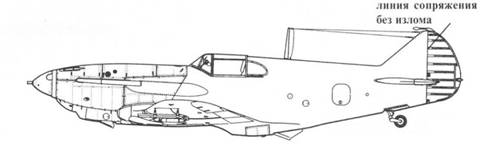

Главной отличительной чертой ЛаГГ-3 23-й производственной серии было хвостовое оперение измененной конструкции. Если у самолетов предыдущих серий руль высоты имел прямое шарнирное сочленение с килем, то у истребителей 23-й серии линия сочленения получила характерный излом. Вместе с изломом в конструкцию хвоста были внесены другие изменения: исчез верхний противовес руля направления и появилась хвостовая антенная стойка.
Как обычно, это изменение внедрили не сразу, а спустя некоторое время после начала выпуска 23-й серии, однако большинство самолетов этой серии все же получило новое хвостовое оперение.
Небольшое количество машин 23-й серии оснастили воздушным винтом типа ВИШ-105СВ. Самолеты с новым пропеллером можно было отличить по обтекателю втулки большего размера. Выпуск истребителей 23-й серии продолжался до лета 1942 года.
На некоторых машинах изменили конструкцию выхлопной трубы. Конец трубы отогнули таким образом, чтобы направить струю горячих выхлопных газов от обшивки самолета. У таких самолетов обычно не было защитной заплатки позади среза выхлопной трубы.
В начале 1942 года стало ясно, что ЛаГГ-3 значительно уступают истребителям типа Як-1 и Як-7. Кроме того, самолеты КБ Яковлева были намного технологичнее в производстве.
В 1942 году авиапромышленность дала фронту 2771 ЛаГГ-3 — больше, чем было в 1941 или будет в 1943 году.
ЛаГГ-3 (29-я производственная серия)
На ЛаГГ-3 29-й производственной серии устанавливали более мощные климовские двигатели М-105ПФ мощностью 1210 л.с. Новый двигатель давал на 110 «лошадок» больше, чем мотор, использовавшийся прежде. Однако новый двигатель имел и недостаток. Если прежний М-105ПА развивал максимальную мощность на высоте 4000 метров, то для М-105ПФ оптимальная высота составляла всего 2700 метров. Но, как показывал боевой опыт, на Восточном фронте авиация действовала на низких высотах, поэтому этот недостаток мало влиял на боевые качества самолета.
Внешне самолеты 29-й серии можно было отличить по трем выхлопным патрубкам, заменившим одну общую выхлопную трубу, имевшуюся на самолетах прежних выпусков. Вместе с выхлопной трубой из конструкции машины исчезла и накладка, защищавшая обшивку истребителя от горячих выхлопных газов. В остальном ЛаГГ-3 29-й серии ничем не отличались от машин прежних выпусков.
Первые ЛаГГ-3 29-й серии начали поступать с ГАЗ-21 и ГАЗ-31 в июне 1942 года. Авиазавод № 21 успел выпустить всего лишь несколько ЛаГГов, прежде чем окончательно перешел на выпуск Ла-5.
Один из первых ЛаГГ-3 29-й серии был направлен для испытаний в свердловский НИИВВС. По сравнению с самолетами 4-й производственной серии, новые ЛаГГи полегчали (3160 кг против 3280 кг). Более мощный двигатель позволил самолету развивать у земли скорость порядка 507 км/ч, что было на 31 км/ч больше, чем прежде. Максимальная скорость ЛаГГ-3 29-й серии составляла 566 км/ч, а скороподъемность достигала 800 м/мин.
На некоторые самолеты этой серии устанавливали радиаторы увеличенного сечения. Такие самолеты можно было отличить по воздухозаборнику более прямоугольной формы.
С августа 1942 года приемопередатчик РСИ-3 заменили на KB приемопередатчик РСИ-4 «Малютка». Если РСИ-3 обеспечивал связь на пяти фиксированных частотах, то РСИ-4 позволял производить плавную настройку в полосе частот от 3.7 до 6.05 МГц.
На некоторые ЛаГГ-3 29-й серии устанавливали воздушные винты ВИШ-105СВ, однако полностью на этот винт перешли только начиная с 33-й производственной серии.

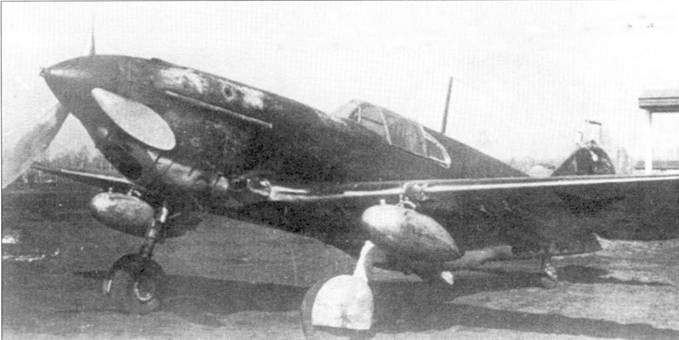

ЛаГГ-3 23-й серии

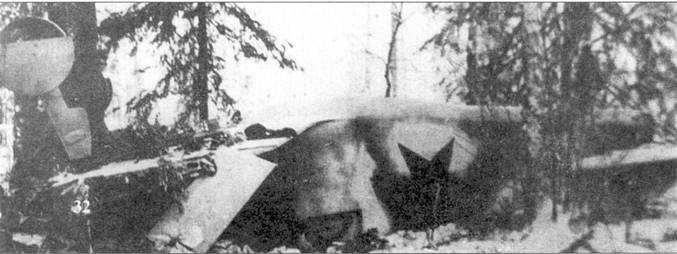

ЛаГГ-3 29-й серии
ЛаГГ-3 29-й серии, захваченный немецкими войсками на одном из аэродромов Восточного фронта. Обратите внимание на необычный опознавательный знак в виде кремлевской звезды красно-черного цвета, на киле нанесена обычная красная звезда небольшого размера.
ЛаГГ-3 (33-я производственная серия)
