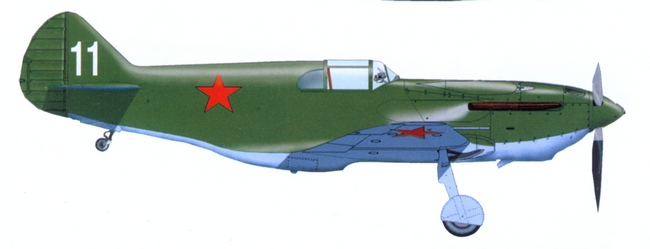

В полностью убранном положении шасси фиксировались специальным замком. О положении шасси пилота информировала лампочка на приборной доске, а также механический указатель на верхней стороне крыла. В случае отказа гидравлической системы пилот мог выпустить шасси вручную с помощью аварийного механического механизма, находящегося в кабине. Стойки шасси в аварийной ситуации выходили под собственным весом.

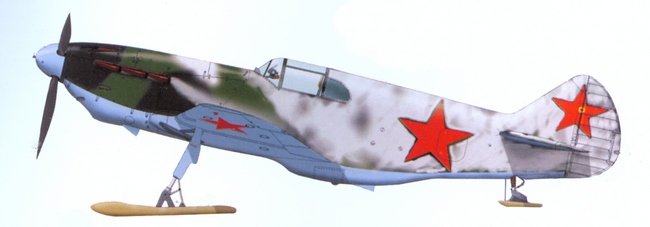

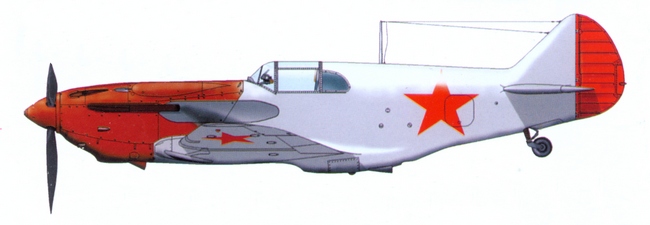

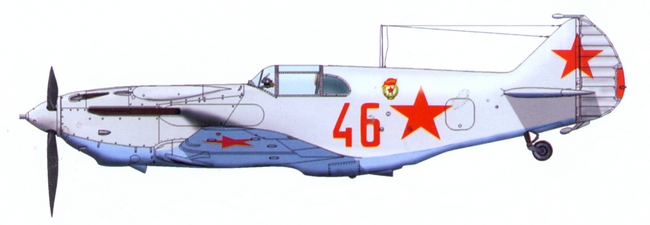

Зимой самолеты оснащали лыжным шасси, убиравшемся в полете под крыло.

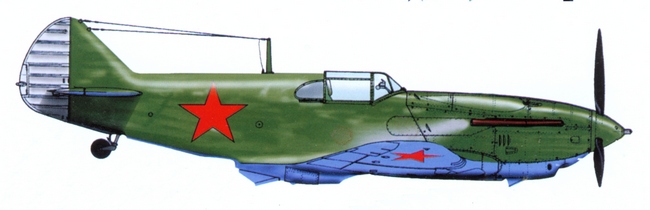

Кабина пилота имела фонарь со сдвигающейся назад крышкой. Фонарь не имел механизма аварийного сброса, плексиглас быстро делался матовым, поэтому в боевых частях многие пилоты не закрывали фонарь.

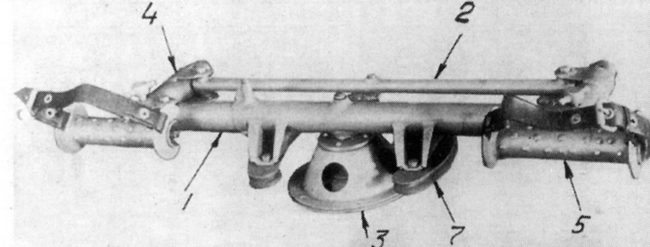

Кресло штампованное, из дюралевого листа, приспособленное для парашюта-сиденья. За креслом находилась бронеспинка толщиной 8,6 мм. Пилот располагал комплектом навигационных приборов, собранных на приборной доске и по бортам кабины. В числе прочих имелись спидометр УС-800А, альтиметр В-12 (66-я производственная серия), курвиметр (УП-27), тахометр ТЕ-22, указатель уровня топлива БЕ-35 или БЕ-40.
На самолетах могла стоять одна из двух типов приборных досок, различавшихся размещением и числом приборов.
Для ночных полетов кабину можно было оборудовать лампочками УФ-подсветки.
На полу находилась ракетница МП, из которой можно было стрелять через отверстие в полу кабины.

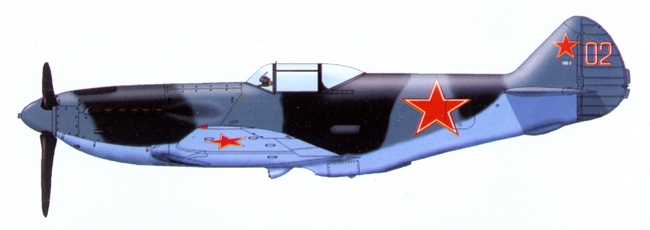

Двигатель карбюраторный, жидкостного охлаждения М-105П (позднее М-105ПА и М-105ПФ) конструкции Климова, 12-цилиндровый, рядный, V-образный. Винт металлический, с изменяемым шагом ВИШ-61П диаметром 3000 мм. Радиатор находился под фюзеляжем, где обдувался воздухом, подающимся через воздухозаборники у оснований крыльев и выводящимся через туннель под фюзеляжем.
Воздухозаборники у основания крыльев могли иметь разную форму. Например, на самолетах 1-й производственной серии они были овальные, а на самолетах 3-й серии — прямоугольные. Температуру воды в радиаторе можно было регулировать с помощью жалюзи, ограничивающих поток воздуха. Маслорадиатор находился под двигателем, а маслобак сразу за маслорадиатором.
Три бензобака находились в средней части самолета. Их закрывала резиновая прокладка. Один бак находился в фюзеляже перед кабиной пилота, а два в центроплане. Общая емкость баков 352 л. Баки изготовлены из магний-алюминиевого сплава. По мере расхода топлива баки заполнялись охлажденными и осушенными выхлопными газами. Предусматривалась возможность подвески под крыльями двух дополнительных баков емкостью по 100 л (заполнялись на 80 л). С 11-й производственной серии на самолетах стояло пять баков (еще два в крыльях) общей вместимостью 468 л.
Винт трехлопастный, металлический, регулируемый в полете ВИШ-61П диаметром 3000 мм или ВИШ-105СВ.

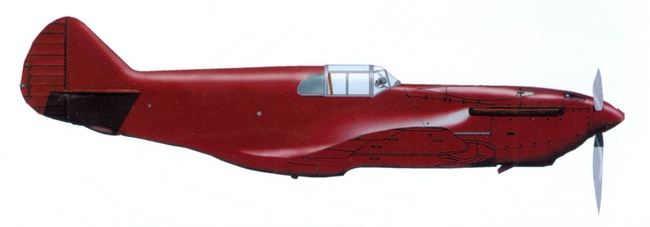

До 35-й производственной серии использовались выхлопные трубы с общим коллектором, а затем на самолете появились выхлопные патрубки, соединенные попарно и не имевшие общего коллектора. Самолеты 66-й производственной серии получили выхлопные патрубки того же типа, что ставили на Яки-9.
Электрооборудование рабочим напряжением 24 В.
Вооружение самолетов ЛаГГ-3 до 4-й производственной серии включительно состояло из 12,7-мм пулемета БС, стреляющего через редуктор винта, двух синхронизированных пулеметов БС и двух синхронизированных пулеметов ШКАС калибра 7,62 мм. На самолетах с 4-й по 8-ю (11-ю ?) серию стояла пушка ШВАК калибра 20 мм, один синхронизированный пулемет БС и два ШКАСа. На самолетах, начиная с 12-й производственной серии, вооружение сократили до одной пушки ШВАК и одного пулемета БС. Иногда вместо пушки ШВАК ставили пушку ВЯ-23 калибра 23 мм.
Использовались боеприпасы
Масса вооружения: от 10,5 кг (ШKAC) до 119,5 кг (НС-37). Скорострельность: от 782 выстр./мин (ШВАК) до 900 выстр./мин (ВЯ-23). Масса выстрела: 9,6–10,2 г (ШКАС), 43–49 г (БС), 96 г (ШВАК, 20 мм), 761 г (НС-37, 37 мм).
Под крыльями крепилось восемь направляющих РО-82 для ракетных снарядов РС-82, РБС-82 (бронебойные) калибра 82 мм (масса боевой части 360 или 480 г), а также замки МДЗ-40 и крепления ДЕР-13 для подвески двух бомб массой 50 или 100 кг каждая (например ФАБ-50цк, ФАБ-100М). Наведение бортового оружия на цель осуществлялось с помощью прицела ПБП-1а.
Кислородный прибор КПА-3бис, указатель заполнения баллона и вентили находились у правого борта кабины. Кислородный баллон объемом 4 л, рабочее давление 16 МПа. Баллон крепился на подставке в районе 9-го и 10-го шпангоутов.
Чаще всего самолеты оборудовали только коротковолновым приемником РСИ-4. Машины командиров эскадрилий и звеньев дополнительно оснащались передатчиком РСИ-3. Радиостанция крепилась на особом амортизированном стеллаже за бронеспинкой кресла, крепившемся к 5-му и 6-му шпангоутам фюзеляжа.
