Легкие крейсера Италии. Часть I. 1932-1945 гг. Крейсера типа “Бартоломео Коллеони” и “Луиджи Кадорна”
Шрифт:

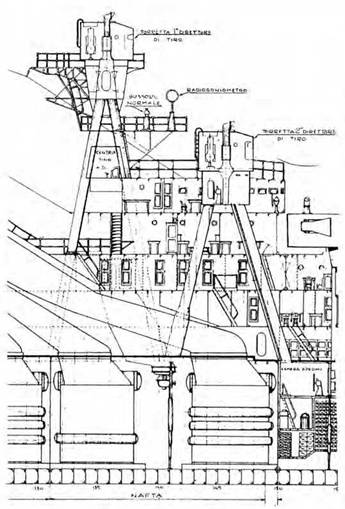

Легкии крейсер типа “Луиджи Кадорна". 1934 г. (Продольный разрез корпуса в районе кормовых башен)
1) Централизованное управление огнем КДП № 1 (данные вырабатываются в ЦАП).
2) Централизованное управление огнем КДП № 2 (данные вырабатываются в ЦАП).
3) Управление огнем из башни № 2 (данные вырабатываются в ЦАП).
4) Управление огнем из башни № 2 (данные
5) Управление огнем из башни № 3 (данные вырабатываются в ЦАП).
6) Управление огнем из башни № 3 (данные вырабатываются в самой башне).
7) Управление огнем с ночных визиром (данные вырабатываются в ЦАП).
Универсальная артиллерия состоял а из 6 100- мм орудий, той же модели, что и на "Кондотьер: типа А". Боекомплект равнялся 560 осколочны снарядов, 560 зенитных и 240 осветительных Вс время войны боезапас увеличили до 2000 снарядов. Система управления огнем состояла из двух КДП по бортам у надстройки. Данные вырабатывались в отдельном центральном посту, находившемся в надстройке.
Крейсера типа "Луиджи Кадорна” планировали вооружить 4 спаренными 37-мм автоматами фирмы “Бреда" и 4 спаренными 13.2-мм пулеметами. Когда корабли находились в постройке, выяснилось, что производство 37-мм автоматов наладить не удастся. Временно были установлены 2 одноствольных 40-мм автомата системы “Виккерса-Терни" образца 1915 г.. модернизированных в 1930 г. Это был знаменитый “Пом-Пом".
Легкий крейсер типа “Луиджи Кадорна”. 1934г. (Поперечные сечения корпуса в районе 151, 139, 96 и 61 шпангоутов)
Усиление мелкокалиберной зенитной артиллерии провели в 1938 г.. после изучения уроков испанской гражданской войны. С крейсеров были демонтированы 40-мм автоматы. Их заменили в 20-мм автоматов с длиной ствола 65 калибров производства завода “Бреда" в 4-х спаренных установках. Боекомплект 40-мм автомата 3000 патронов (бронебойных и трассирующих). Боекомплект 20-мм автоматов 2400-3000 снарядов.
В 1943 г. с “Луиджи Кадорна” сняли 13.2- мм пулеметы, Их заменили 2 спаренных 20-мм автомата "Бреда" и 4 одноствольных 20-мм автомата с длиной ствола 70 калибров производства завода Скотти Изотта Фрачини. образца 1939 г.
Крейсера “Кондотьери В” вооружили двумя 533-мм спаренными торпедными аппаратами, образца 1928 г. Они находились по бортам на верхней палубе к первой дымовой трубой. Уго; обстрела составил от 30" до 110 по борту. Боекомплект равняли 8 торпедам (4 в аппаратах и 4s контейнерах, рядом с аппаратами). В отличие от “Кондотьери А" для аппаратов "Кондотьери В” использовались торпеды двух типов “Si" (Silurificio italiano Napoli) и “W" ("Whithead Fiume") с аналогичными характеристиками.
Крейсера типа “Луиджи Кадорна" имели и противолодочное
Легкий крейсер типа "Луиджи Кадорна”. (Чертеж носовой части с указанием якорного устройства)
Легкий крейсер типа “Луиджи Кадорна". (Поперечное сечение корпуса в районе 37 шпангоута)
“Кондотьери В", как и все легкие крейсера итальянского флота, были оборудованы рельсами для постановки мин. В зависимости от типа на борт могли принимать от 84 до 138 мин.
Противоминное вооружение состояло из трех параванов, которые обеспечивали безопасную 100-м полосу, глубиной 9 м. В походном положении они находились на надстройке у башни № 2 (линейно-возвышенной) по бортам и одни на носовой стенке.
Слабость радиоэлектронного вооружения была вызвана “немощью” электронной промышленности Италии. Итальянские ученые открыли принципы работы радио п гидролокаторов, но запустить эти приборы в производство им не удалось. Поэтому этих важнейших приборов на вооружении крейсеров типа “Кадорна” не было. Кроме радиостанции на крейсерах была установлена пассивная гидроакустическая станция и система звукоподводной связи "Спада”.
"Кондотьери В" были оборудованы катапультой типа "Cagnotto”. она была неподвижной п развернута на левый борт на 30°. Гидросамолеты не имели ангара и хранились прямо на катапульте. на особой тележке. В первые годы службы на крейсере базировались самолеты CRDA. Cant Z-25 AR. Но в 1938 году их заменили на 1МАМ/RO-43. Авиагруппа состояла из 1-2 самолетов. Бортовые номера самолетов '‘Кадорна” 421 и 422, "Диац" 441 и 442. В 1943 г. авиационное вооружение с "Кадорна” было демонтировано.
В штурманское вооружение входили магнитные компасы, гирокомпас немецкой фирмы “Аншютц”, радиолокаторы, секстанты и хронометры.
До войны крейсера были выкрашены в светло-серый цвет. "Диац” до своей гибели так и не был закамуфлирован. “Кадорна” закамуфлировали в марте 1942 г. Камуфляжная окраска состояла из пятен неправильной формы светлого и темно-серого цвета. На баке для опознания собственной авиации нанесли красные и белые полосы. В 1944 г. крейсер был перекрашен: корпус стал темно-серый, надстройки светло-серые. Во время пребывания в Таранто он был выкрашен в светло-серый цвет.
Экипаж колебался от 507 до 544 человека.
