Легкий танк Т-60.
Технический контроль изготовленных танков на заводе № 38. Киров, 1942 год.
Доработка пушки, в том числе и по результатам фронтового применения, продолжалась параллельно с развитием ее производства. Поэтому официально ее приняли на вооружение только 1 декабря, а 1 января 1942 года она получила обозначение ТНШ-1 (танковая Нудельмана — Шпитального) или ТНШ-20, как ее стали называть позже. Разрабатывался и вариант THLU-2 с большей мощностью выстрела, но его не довели
Для удобства наведения пушка размещалась в башне со значительным смещением от ее оси вправо, что заставило вводить поправки в показания телескопического прицела ТМФП-1. Табличная дальность прямого выстрела достигала 2500 м, прицельная — 7000 м, темп стрельбы—до 750 выстр/мин, масса секундного залпа бронебойными снарядами — 1,208 кг. При определенных навыках можно было вести и одиночную стрельбу. Пушка имела ленточное питание емкостью 754 снаряда (13 коробок). Выброс стреляных гильз из башни наружу осуществлялся через трубку газоотвода под бронировку ствола, а звеньев лент — по направляющей на днище танка, при этом они рассыпались и практически не могли заклинить системы управления. В состав боекомплекта входили осколочно-трассирующие и осколочно-зажигательные снаряды со взрывателем мгновенного действия и бронебойно-зажигательные снаряды с карбидовольфрамовым сердечником и высокой начальной скоростью V0=815 м/с, что позволяло эффективно поражать легко- и среднебронированные цели, а также пулеметные точки, противотанковые пушки и живую силу врага. Введение впоследствии подкалиберного бронебойно-зажигательного снаряда повысило бронепробиваемость до 35 мм. Как следствие, Т-60 мог бороться на малых дистанциях с немецкими средними танками Pz.HI и Pz.IV ранних вариантов при стрельбе в борт, а на дистанциях до 1000 м — с бронетранспортерами и легкими САУ.
Не сразу удалось добиться безотказности работы пушки из-за перекоса снарядов и заклинивания ленты в питающем рукаве. Этой проблемой в условиях острого дефицита времени занимались на заводе № 37 Н.А.Астров, Н.А.Попов, А.А.Тарасов. Решить ее удалось буквально за несколько дней. Испытания усовершенствованной пушки ШВАК-танковая на Т-60 в сентябре 1941 года прошли успешно.
Вообще же авиационные пушки, требующие чистоты и культуры обслуживания, не всегда надежно работали в условиях повышенной загрязненности и запыленности, свойственных эксплуатации танков.
Слева от пушки в одной спаренной с ней установке размещался пулемет ДТ с боекомплектом 1008 патронов (16 дисков, позднее 15). Сохранялась возможность легкого снятия пулемета и использования его экипажем вне танка с надетыми сошками и плечевым упором. В боевой практике такая ситуация встречалась нередко. В принципе в случае острой необходимости можно было снимать и пушку, по массе (68 кг) мало отличавшуюся от распространенного станкового пулемета «максим», но жесткое закрепление ее для стрельбы вне башни было затруднительным и поэтому не практиковалось.
Загрузка ленты с 20-мм патронами в танк. Ленинградский фронт, 1943 год.
Танковая колонна перед отправкой на фронт. Киров, июль 1942 года.
Размеры и конструкция погона башни с шариковой опорой на Т-60 не претерпели серьезных изменений, что позволяло устанавливать ее на ранее выпущенные Т-40 и Т-30, вероятно, в отдельных случаях это и делалось.
По вооружению и подвижности танк Т-60 в целом соответствовал немецкому Pz.ll, широко применявшемуся в начале войны, и появившемуся позже разведывательному танку «Лухс», несколько превосходя их по бронезащите, запасу хода и проходимости по слабым грунтам. Его броня была уже не только противопульной, она обеспечивала на дистанции до 500 м защиту от снарядов легких пехотных 75-мм орудий, 7,92-мм и 14,5-мм ПТР, 20-мм танковых и зенитных, а также 37-мм противотанковых пушек, распространенных в 1941 — 1942 годах в вермахте.
Размеры по корпусу новой машины не изменились (длина —4100 мм, ширина по пальцам гусениц — 2302 мм), при этом пушка не выступала за его пределы. Заметно уменьшилась высота—до 1735 мм, что снижало силуэт танка и соответственно уязвимость в бою. База, колея (2034 мм), клиренс, гусеница, ходовая часть, подвеска с балансирами остались практически неизмененными. Впоследствии по условиям унификации и удобства ремонта все торсионы делались одного диаметра, постепенно с ростом нагрузок
По производственным соображениям на машинах, выпущенных вновь созданными танковыми заводами, первое время монтировались цельнолитые спицевые опорные катки, иногда даже без резиновых бандажей. Для облегчения скалывания льда с траков гусениц при зимней эксплуатации резиновые бандажи на задних поддерживающих катках ликвидировали. Потом их делали совсем без бандажей — резина стала остродефицитной, а о снижении шума можно было больше не заботиться. Ряд заводов применял цельнолитые неразборные ведущие звездочки с пониженным уровнем твердости — менее долговечные, но более технологичные и дешевые. На войне и их ресурса, как правило, вполне хватало. Для предотвращения заклинивания траков, особенно опасного при слабом натяжении гусениц на машинах с передними ведущими звездочками около бортовых передач, ввели специальные отбойники — верхние и нижние.

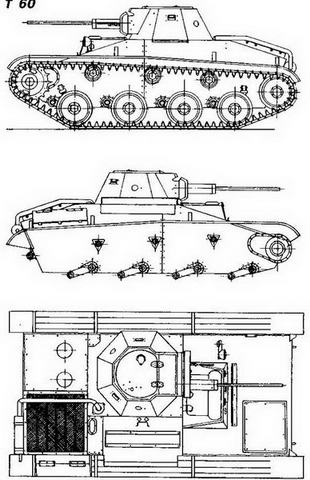

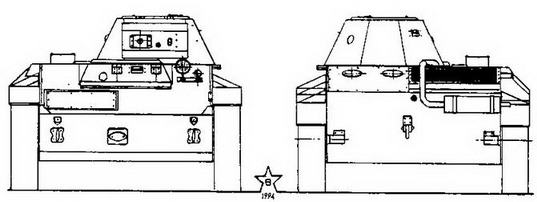

Т-60
Опорные катки и ленивцы сделали полностью взаимозаменяемыми — потери от такой унификации, а они всегда есть, были меньше, чем от трудностей со снабжением. Радиально-упорные шарикоподшипники опорных катков и ленивцев весной 1942 года заменили на обычные радиальные. Хотя они оказались на 25 — 45% менее долговечными, но зато не требовали регулировки, трудно осуществимой во фронтовых условиях. У конструкторов такая замена скорее всего вызвала огорчение, но таково безжалостное требование войны или один из ее уроков — обходиться без излишеств даже в ущерб долговечности. Кстати, с тех пор в катках применяются только нерегулируемые подшипниковые узлы, а их приемлемая долговечность поддерживается за счет увеличения размеров опор.
На Т-60, как и на Т-30, облегчили управление бортовыми фрикционами и их обслуживание: вместо кулачковых отводок ввели шариковые — знаменитые «слезки», как на Т-34.
Радиостанции устанавливались далеко не на всех сериях машин, на первых их не было совсем. Внутренняя связь осуществлялась с помощью ТПУ-2 или сигнальными лампами.

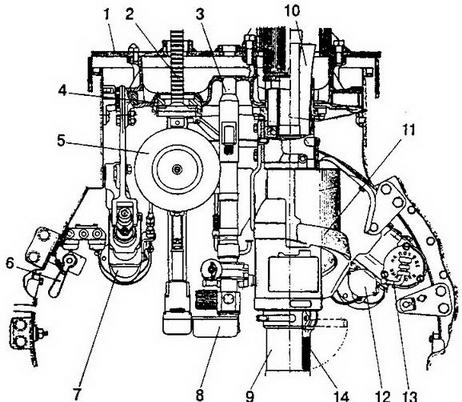

Установка вооружения (план):
1 — маска, 2 — пулемет ДТ, 3 — оптический прицел ТМФП, 4 — шаровая установка, 5 — магазин пулемета ДТ, 6 — рукоятка стопора башни, 7 — подъемный механизм маски, 8 — налобник прицела, 9 — пушка ТНШ, 10 — трубка гильзоотвода, 11 — направляющая патронной ленты, 12 — поворотный механизм башни, 13 — рычажок выключения поворотного механизма, 14 — рукоятка заряжания.

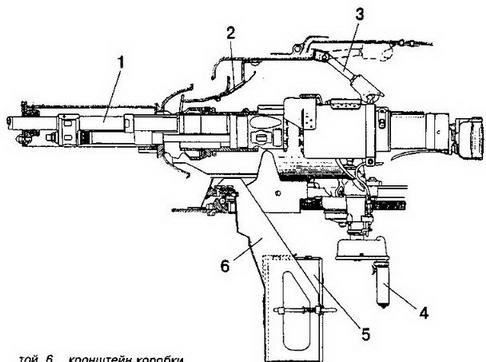

Установка вооружения (разрез по пушке ТНШ):
1 — пушка ТНШ, 2 — заслонка вентиляционного отверстия башни, 3 — стопор походного крепления маски, 4 — рукоятка поворотного механизма, 5 — коробка с патронной лентой, 6 — кронштейн коробки.
Двигатель ГАЗ-202 мощностью 76 л.с. при 3400 об/мин, с чугунной головкой цилиндров и степенью сжатия 5,6, уже не имел тех высоких параметров, как ГАЗ-11 А, но стал надежнее и долговечнее — выходов из строя его несимметричных шатунных подшипников и пробоя прокладки головки цилиндров не наблюдалось. Он без особых последствий выдерживал кратковременную работу на более распространенном в армии и не столь дефицитном в военное время автомобильном бензине 2-го сорта. На двигатель ставились только карбюраторы с восходящим потоком — обычно один и даже два М-9510 от ГАЗ-М-1 или один МКЗ-6 от ЗИС-5, а впоследствии специально созданный К-43 с ограничителем оборотов. Мощность генератора Г-41 повысили до 200 Вт, хотя на первых сериях танков без рации пришлось довольствоваться стандартным автомобильным генератором мощностью 100 Вт. Зато две аккумуляторные батареи — основная и запасная — стали штатным оборудованием всех танков, даже нерадиофицированных. Это повышало их постоянную готовность к бою.
