ЗСУ М42 со стволами 40-мм пушек, поднятыми на максимальный угол возвышения — 85°
М42 Duster

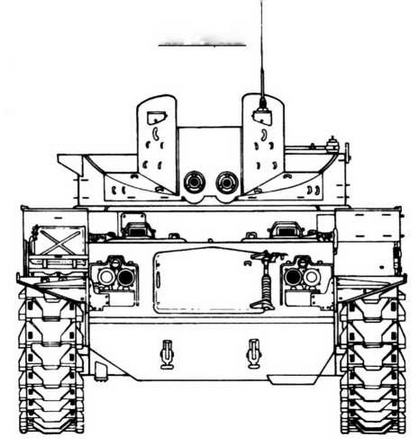

Вид спереди
Вид
Варианты стволов установки М42
с пламегасителями
без пламегасителей (использовались во Вьетнаме)
ЗСУМ42 австрийской армии
Американцы активно использовали ЗСУ М42 в Индокитае. Работа по прямому назначению для самоходок отсутствовала, но высокая плотность огня автоматических зенитных пушек оказалась как нельзя более кстати при обороне авиабаз, опорных пунктов, военных баз, эскортировании автоколонн. ЗСУ М42 имелись на вооружении трех батальонов американской армии, действовавших во Вьетнаме. В гораздо меньших количествах, чем танки, зенитные самоходные установки поставлялись южновьетнамской армии.
Кроме Вьетнама, М42 продавались и ряду других государств, в частности, Иордании и Ливану, где также принимали участие в боевых действиях. В армии США на смену «дастерам» довольно быстро пришли ЗСУ, вооруженные пушкой «Вулкан» с вращающимся блоком стволов, созданные на базе гусеничного БТР М113. В то же время на вооружении подразделений резерва и Национальной гвардии США ЗСУ М42 оставались долго — последние машины были сняты с вооружения в 1990 году. Всего отделение «Кадиллак Дивижн» корпорации «Дженерал Моторе» изготовило примерно 3700 ЗСУ М42 «Дастер».
Бронетранспортер М75
Бронетранспортер М75 был разработан на базе танка М41 с учетом опыта, полученного при создании гусеничных БТР М39 (на базе истребителя танков М18) и М44 (на базе танка М24).
Прототип бронетранспортера под обозначением Т18 представили на испытания в конце 1950 года. Сваренный из катаных бронелистов толщиной 16 мм корпус машины был спроектирован заново.
ЗСУ М42А1 44-го артиллерийского полка 3-й дивизии морской пехоты США на огневой позиции во Вьетнаме (слева), ЗСУ М42 60-го артиллерийского полка армии США ведет огонь (в центре). Камбоджа, август 1967 года
Опытный образец бронетранспортера Т18Е1
Двигательную установку, аналогичную используемой на танках «Уокер Бульдог», перенесли в переднюю правую часть корпуса. Место механика-водителя располагалось слева от двигателя, в наклонном бронелисте корпуса имелся круглый люк механика-водителя, перед
В крыше корпуса над сиденьем командира имелась командирская башенка, для наблюдения за местностью в ней находились три перископа.
Кормовую часть бронетранспортера занимало десантное отделение, рассчитанное на перевозку 11 солдат с полным вооружением. Доступ в десантное отделение обеспечивался через двери в вертикальном кормовом бронелисте или большие двустворчатые прямоугольные люки в крыше корпуса. В десантном отделении полностью отсутствовали амбразуры для стрельбы из личного оружия и смотровые приборы. Наблюдение за местностью и стрельба могли вестись только через открытые верхние люки. Ходовую часть несколько изменили из-за перемещения двигателя в переднюю часть корпуса: ведущие колеса установили спереди, направляющие — сзади.
Первоначальным проектом установка пулеметного вооружения на БТР Т18 не предусматривалась, но уже в ходе испытаний на бортах корпуса в районе места командира смонтировали дистанционно управляемую установку из двух пулеметов; отрабатывались варианты установки с пулеметами калибра 7,62 мм и 12,7 мм. Приводы наведения пулеметов — электрогидравлические, сектор наведения по горизонту — 220°. Наводить пулеметы можно было как поодиночке, так и одновременно. На опытном образце бронетранспортера Т18Е1 вместо бортовых пулеметных контейнеров два дистанционно управляемых 12,7-мм пулемета ставились непосредственно на командирскую башенку. Штатным вариантом вооружения стал один 12,7-мм пулемет на шкворневой установке перед командирской башенкой.
Выпуск бронетранспортеров М75 был налажен на заводах фирм «Интернешнл Харвестер» и «Форд» в начале 1954 года, всего изготовлено 1729 БТР. Машины этого типа недолго оставались на вооружении, им на смену пришли БТР М113. На рубеже 1950 — 1960 годов большую часть бронетранспортеров М75 американцы передали по программе военной помощи Бельгии, где они тихо и мирно прослужили до середины 1980-х годов. И в Бельгии на смену М75 пришли транспортеры М113.
Испытания различных вариантов опытных образцов бронетранспортеров Т18 завершились в 1952 году, машину приняли на вооружение армии США под обозначением М75.
На основе бронетранспортера М75 было разработано три самоходных миномета: 81-мм, 105-мм и 4,2-дюймовый. Минометы размещались в боевом отделении, часть крыши корпуса над которым демонтировалась.
Испытывались варианты БТР с опорными катками большего диаметра и корпусом с расположенными под углом к вертикали бронелистами.
В серийное производство ни один экспериментальный бронетранспортер не передавался.
М75
Опытный образец бронетранспортера Т18Е1 с альтернативной установкой вооружения— 7,62-мм пулеметом «Браунинг» М1919А4 в башенке (в центре). Вид сверху на 106-мм самоходный миномет Т64 (справа)
Прототип 105-мм самоходной гаубицы Т98
