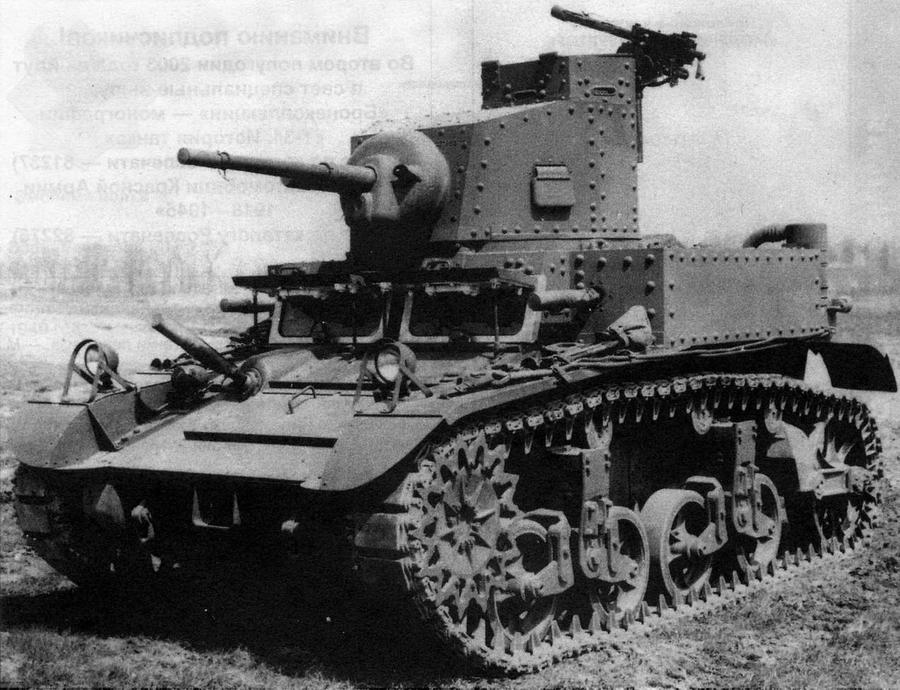

Один из первых серийных танков М3 во время испытаний. 1941 год

После окончания Первой мировой войны разработка и производство легких танков в США были свернуты. В течение 1920-х годов основу танкового парка страны составляли французский Renault FT17 и его американский вариант —«6-тонный танк». Но и эти машины в большинстве своем находились на хранении. Несмотря на крайне ограниченный опыт боевого применения этих танков (главным образом, морской пехотой в Центральной Америке и Китае), к началу 1930-х годов американцы, тем не менее, убедились, что их конструкция безнадежно устарела. Разработка же новых боевых машин этого класса (как и всех прочих) сдерживалась двумя факторами: недостатком финансирования и отсутствием единого заказчика.

Первое обстоятельство легко объяснимо — в те годы США проводили изоляционистскую политику, нисколько не претендуя на роль мирового лидера. Большая часть военного бюджета тратилась на нужды флота — основного гаранта безопасности страны.

Что же касается второго фактора, то он стал следствием структурных особенностей вооруженных сил США. Так, двумя основными составляющими сухопутных сил армии (Army Ground Forces) были пехота и кавалерия. При этом, в соответствии с постановлением Конгресса, танки полагалось иметь только пехоте, командование которой видело в них лишь средство поддержки. В то же время среди высшего командования кавалерии идея механизации находила все большее понимание. Но в рамках своего бюджета кавалерия могла позволить себе иметь очень ограниченное количество танков, причем, формально обходя запрет Конгресса, их именовали «боевыми машинами» (Combat Cars). Таким образом, в первой половине 1930-х годов создание легких танков в США проводилось по инициативе лишь двух заказчиков — пехоты и кавалерии. Они же являлись и разработчиками тактико-технических требований, порой весьма различных. Правда, при воплощении этих ТТТ в металл удавалось добиться довольно высокой степени унификации, поскольку и проектирование, и изготовление танков велось на одном предприятии — государственном арсенале в Рок-Исланде (Rock Island Arsenal).

В 1934 году начались испытания двух опытных образцов — легкого танка Т2 для пехоты и боевой машины Т5 для кавалерии. При общей идентичности корпусов, силовых установок и трансмиссий,

танки отличались количеством башен (одна у Т2 и две у Т5) и конструкцией ходовой части. На Т2 использовалась подвеска типа Vickers с полуэллиптическими листовыми рессорами. Опорные же катки Т5 были сблокированы попарно в балансирные тележки, подвешенные на вертикальных буферных пружинах. Работоспособность ходовой части этого танка оказалась поразительной! В ноябре 1934 года Т5 совершил испытательный пробег протяженностью 1450 км от арсенала Рок-Исланд до Вашингтона. При этом средняя скорость составила 48 км/ч! Стартовав 14 ноября, капитан Т. Никсон и инженер Дж. Проске уже через три дня достигли Вашингтона, побив все рекорды скорости для гусеничных машин. Неудивительно, что вскоре Т2 модернизировали, установив на нем ходовую часть, аналогичную Т5. Машине, получившей башню несколько измененной формы и командирскую башенку, присвоили индекс Т2Е1, и в 1935 году она была стандартизирована (то есть принята на вооружение) под армейским обозначением М2А1 (М2А1 Light Tank). Американская пехота пополнилась 10 танками этой модификации.

Практически одновременно на вооружение кавалерии приняли боевую машину М1 (Combat Car М1), на которой, в отличие от ее прототипа Т5, установили только одну башню, правда, иную по конструкции, чем у М2А1. В остальном оба танка были идентичны. Их вооружение состояло из двух пулеметов, размещенных в башне, — крупнокалиберного 12,7-мм Browning М2НВ и 7,62-мм Browning М1919 и одного курсового Browning М1919 — в лобовом листе корпуса. На М1, кроме того, на специальном кронштейне устанавливался еще и зенитный пулемет. Обе машины оснащались 7-цилиндровыми звездообразными авиационными бензомоторами Continental W670 и надежными автомобильными трансмиссиями. Использование авиамоторов и отработанных автоагрегатов стало характерной особенностью американского танкостроения в последующем десятилетии.

В конце 1935 года в цехах Rock Island Arsenal началось производство легкого танка М2А2 (изготовлено 239 единиц), который отличался от первой модификации, главным образом, размещением вооружения в двух башнях. Башни имели довольно сложную многогранную форму и разные размеры. Большая — с диаметром погона 914 мм (36"), меньшая — 762 мм (30"). В первой был установлен 12,7-мм пулемет, во второй — 7,62-мм. Размещение вооружения в двух башнях, от которого в Европе к тому времени уже повсеместно отказались, было признано военными США наиболее перспективным для легкого танка сопровождения пехоты.

Следует отметить, что и М2А1, и М2А2, как, впрочем, и кавалерийские боевые машины, создавались еще до гражданской войны в Испании, во многом определившей перспективы развития танкостроения в мире. Учли этот опыт и в США.

Наиболее массовыми легкими танками армии США в предвоенный период были М2 А2 (вверху) иМ2АЗ (головная машина — внизу). На обоих снимках — боевые машины во время летних маневров 1939 года

В 1938 году появился легкий танк М2АЗ, представлявший собой капитальную модернизацию М2А2. Танк получил удлиненную ходовую часть — были увеличены расстояния между осями балансирных тележек и между задней тележкой и направляющим колесом. За счет этого длина М2АЗ возросла до 4432 мм. Увеличилась и длина опорной поверхности гусениц. Это позволило сохранить удельное давление на прежнем уровне, что было важным при возросшей до 8,8 т массе танка. Изменения затронули некоторые агрегаты и системы двигателя, а также приборное оснащение машины. Были смонтированы и новые шаровые установки М12 для пулеметов Browning М1919А4, получивших телескопические прицелы М1918А2.
