«Леклерк» и другие французские основные боевые танки

Барятинский Михаил Борисович

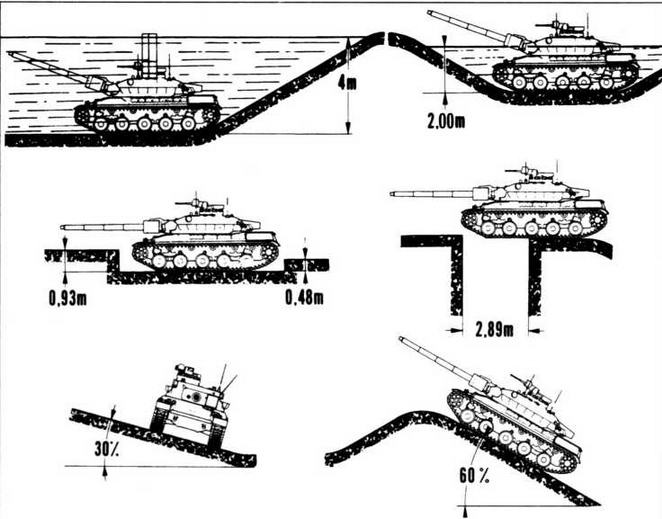

Показатели проходимости танка АМХ-30

Танк АМХ-30 армии Венесуэлы

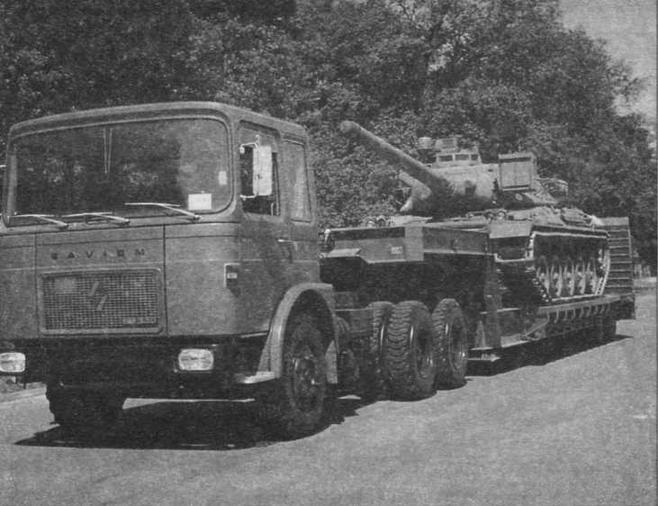

На большие расстояния танки АМХ-30 перевозились с помощью транспортеров

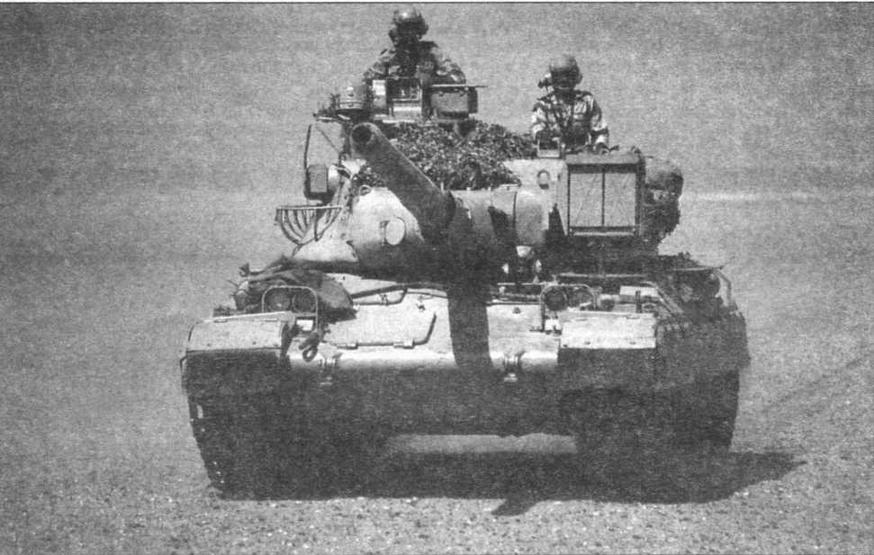

Саудовский АМХ-30 движется по пустыне

Для наведения в дневных условиях спаренного пулемета применяется прицел М267, увеличение прицела — 10х, а ночью — активный ИК-прицел ОВ-23-А с 4-кратным увеличением. Подсветка

прицела ОВ-23-А может осуществляться основным прожектором РН-9-В или спаренным с 7,62-мм пулеметом прожектором РН-9-А диаметром 230 мм. Командирская башенка ТОР-7 вращается в направлении, противоположном направлению разворота башни. По периметру командирской башенки смонтировано десять перископических наблюдательных приборов М268, на командирской башенке перед люком — один бинокулярный наблюдательный прибор М267. Один перископический смотровой прибор М223 установлен у наводчика, два — у заряжающего, кроме того, для наблюдения за местностью наводчик и заряжающий могут использовать по одному панорамному перископическому прибору М282.

Привод разворота башни электрогидравлический.

По бортам башни смонтировано ограждение-корзина для складирования имущества экипажа и снаряжения.

В моторно-трансмиссионном отделении установлен единый конструкционный блок из двигателя и трансмиссии. Двигатель — четырехтактный двенадцатицилиндровый (с оппозитным горизонтальным расположением цилиндров) многотопливный дизель жидкостного охлаждения HS110-2 мощностью 720 л.с. Дизель может работать на соляре, керосине и бензине. Запуск осуществляется электростартером. Глушители расположены по бортам моторнотрансмиссионного отделения на крыльях ближе к корме. Трансмиссия — механическая 5SD-200D, имеет пять передач переднего и пять заднего хода. Топливные баки суммарной емкостью 960 л находятся в отделении управления и в моторно-трансмиссионном отделении. Ходовая часть танка включает по пять опорных катков на борт. Подвеска опорных катков — торсионная. Опорные катки — двухскатные с резиновыми бандажами. Диски опорных катков изготовлены из алюминиевого сплава, ступицы — стальные. Балансиры первого и третьего опорных катков установлены против хода, остальных катков — по ходу танка. Первый и пятый узлы подвески снабжены гидравлическими амортизаторами. Двухскатные направляющие колеса также имеют резиновые бандажи; диски направляющих колес выполнены из алюминиевого сплава, ступицы — стальные. Ведущие колеса (количество зубьев — 13) заднего расположения изготовлены из стали. Имеется десять поддерживающих роликов (по пять на борт) с внутренней амортизацией. Гусеницы — с открытыми шарнирами последовательного типа, траки — с резиновыми асфальтоходными подушками. Ресурс элементов ходовой части составляет 2 — 5 тыс. км пробега.

Танк оснащен системой защиты от оружия массового поражения и автоматической системой пожаротушения.

Фильтро-вентиляционная установка системы защиты от оружия массового поражения установлена в кормовой нише башни.

В состав электрооборудования входят 24-вольтовый генератор мощностью 10,5 кВт и восемь аккумуляторных батарей суммарной емкостью 380 А ч.

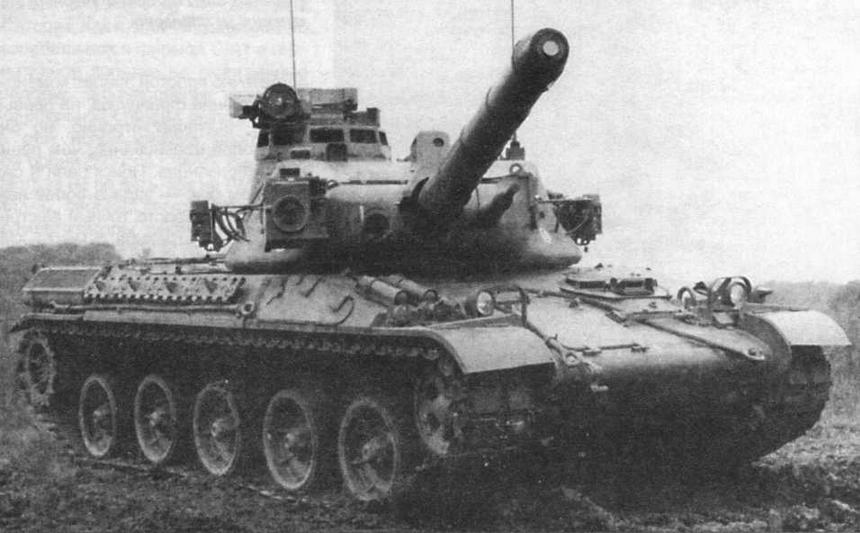

Основной боевой танк АМХ-30В2 на полигоне

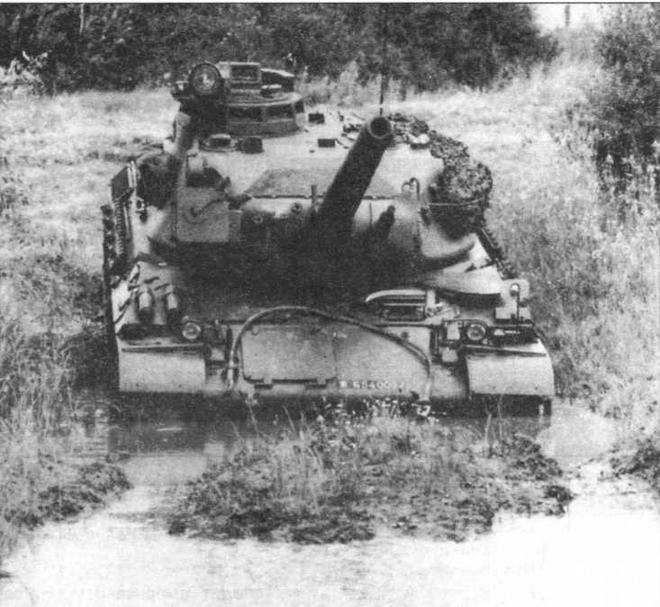

Танк АМХ-30 способен преодолевать по дну водные преграды глубиной до 5 м. Подготовка к форсированию водной преграды занимает 10 мин. На башне вместо перископического наблюдательного прибора заряжающего монтируется воздухозаборная труба, изготовленная из стеклопластика. В походном положении она крепится на корме башни. Для выдерживания направления движения по дну у механика- водителя установлен гирополукомпас. Перед форсированием экипаж герметизирует машину, закрывает ствол орудия заглушкой и приводит в немедленную готовность к использованию индивидуальные кислородные дыхательные приборы.

Решение о начале серийного производства танков АМХ-30 приняли в июле 1963 года. Первый танк вышел из ворот завода в Роанне в июне 1966 года. Завод L'Atelier de Construction de Roann был основан известным французским предпринимателем Андрэ Ситроеном в 1917 году. Первоначально здесь изготавливали артиллерийские боеприпасы, выпуск и ремонт бронетехники наладили в 1952 году в кооперации с фирмой L'Atelier de Construction d’lssyles- Moulineaux (АМХ). Выпуском основных боевых танков АМХ-30 было загружено примерно 45% производственных мощностей завода. Здесь изготавливались корпуса танков, велась окончательная сборка и испытания готовой продукции. Двигатели HS110 по лицензии фирмы «Испано- Сюиза» выпускал завод L'Atelier de Construction de Lim ges, башни и бронелисты — L’Atelier de Construction de Tarbes, вооружение — L’Atelier de Construction de Bourges. Оптические приборы поставляло предприятие L’Atelier de Construction de Puteaux, радиоэлектронное оборудование — La Section d’Etudes et abrications des Telecommunications. Стоит отметить, что все основные компоненты танка и сама сборка производились государственными предприятиями, а не частными фирмами. Средний темп производства составлял десять танков в месяц.

Производство танков АМХ-30 было завершено в 1981 году. Формально обозначение АМХ-30 относится к опытным образцам машин, серийные же имели обозначение АМХ-30В, однако литера «В» в индексе танка употребляется крайне редко.

Работы по улучшению боевой эффективности танка начались практически сразу же с запуском его в серию. Первым наиболее заметным отличием стала замена спаренного крупнокалиберного пулемета автоматической пушкой калибра 20 мм с боекомплектом 480 снарядов (скорострельность — 740 выстр./мин, начальная скорость снаряда 1050 м/с). Французы пошли своеобразным путем. Вооружить танк малокалиберной автоматической пушкой пытались во многих странах, но в серию запускались танки с пулеметным вспомогательным вооружением. Галлы сделали все наоборот. Тому имелись причины. Ошибочно принято считать, что приоритет в области использования боевых вертолетов принадлежит

американцам. На самом деле пионерами стали французы. В Алжире они впервые в мире использовали вертолеты, вооруженные противотанковыми ракетами. Объектами поражения вертолетных ПТУР являлась отнюдь не бронетехника, что, однако, не помешало экспертам правильно оценить возможности перспективного оружия. Пушка на АМХ-30 предназначалась прежде всего для борьбы с маловысотными воздушными целями, в то время как крупнокалиберные спаренные пулеметы других танков выполняли роль своего рода дальномеров. Хорошая в теории идея положительного эффекта не дала. Установка автоматической пушки не была подкреплена интеграцией в прицельный комплекс соответствующих радиолокационных или оптических систем наведения. Тем не менее, 20-мм пушка на АМХ-30 «прописалась» прочно.

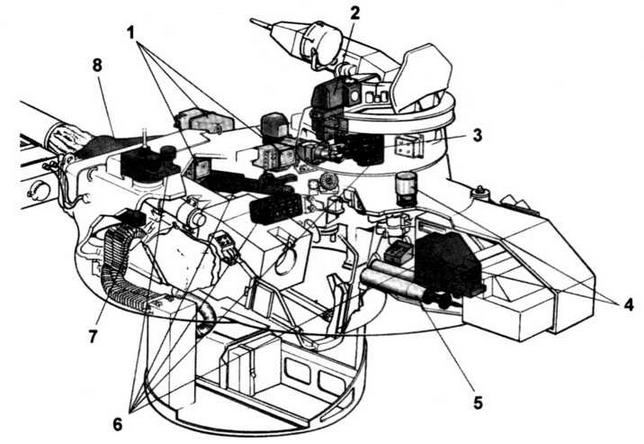

Модернизация башни танка АМХ-30:

1 — телесистема «Томсон-CSF» или тепловизор «Кастор»; 2 — прицел М527; 3 — запасной прицел М496; 4 — навигационная система «Сьюдад»; 5 — укладка новых подкалиберных выстрелов; 6 — элементы системы управления огнем; 7 — дозиметр; 8 — утолщенная маска пушки

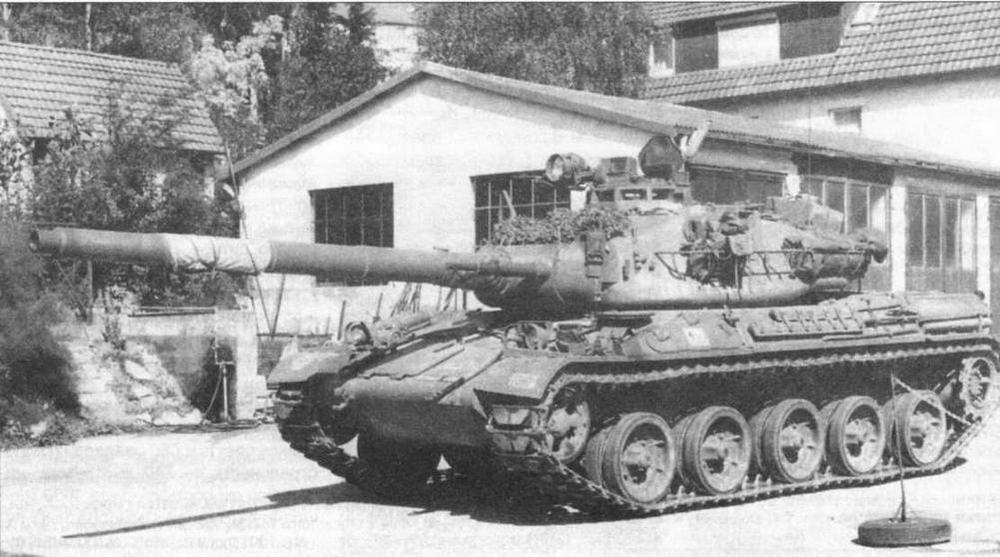

Основной танк АМХ-30В2. На этой машине не установлен ИК-прожектор РН-9-В

Стволы 105-мм орудий серийных танков получили теплоизоляционные кожухи.

В начале 1970-х годов очевидной стала необходимость замены оптического дальномера лазерным, а также установка системы стабилизации орудия в двух плоскостях, пассивных ИК-приборов ночного видения и автоматизированной системы управления огнем.

Танки АМХ-30В под обозначением АМХ-30Е выпускались в Испании с 1974 по 1983 год фирмой «Санта- Барбара».

Основной танк АМХ-30В2. На маске пушки установлена бронированная коробка с телесистемой «Томсон- CSF»

Модификации танка АМХ-30

AMX-30D

Танки AMX-30D выпускались на экспорт для эксплуатации в странах с жарким пустынным климатом. Ходовая часть закрывалась экранами, которые предназначались, главным образом, для защиты элементов ходовой части от песка и пыли. Мощность двигателя была понижена до 620 л.с., установлена модернизированная коробка передач, ограничивающая максимальную скорость движения до 60 км/ч.

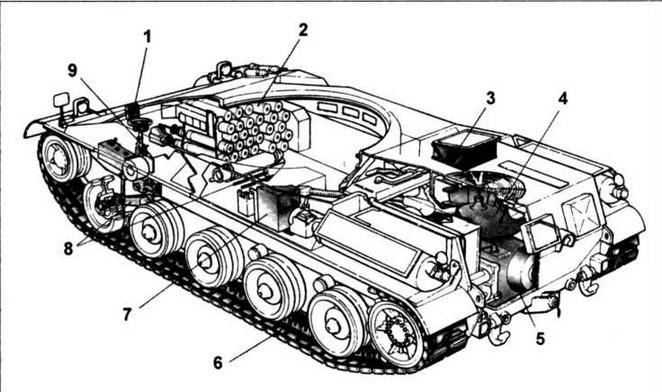

Модернизация корпуса танка АМХ-30:

1 — прибор ночного видения механика-водителя; 2 — боеукладка новых артвыстрелов фирмы GIAT; 3 — новая аккумуляторная батарея; 4 — вентилятор системы охлаждения; 5 — полуавтоматическая коробка передач ENC 200; 6 — новая гусеница; 7 — новый воздушный фильтр; 8 — модернизированная подвеска; 9 — модернизированные органы управления

АМХ-30В2

Вариант АМХ-30В2 является попыткой «подтянуть» французский основной боевой танк до уровня его собрата-конкурента — германского «Леопарда-1». На АМХ-30В2 механическая трансмиссия с ручной коробкой передач заменена двухпоточной гидромеханической трансмиссией «Baneo»/SESM ENC-200 с полуавтоматической коробкой передач (пять передач переднего и пять заднего хода). Трансмиссию разрабатывали в течение шести лет, начиная с 1962 года, причем в ее конструкции с целью снижения стоимости и сроков(!) разработки использовались узлы американского и швейцарского производства. Вместо оптического установлен лазерный дальномер АРХ М550 с диапазоном измерения дальностей от 320 до 9995 м, точность измерения составляла ±5 м. Лазерный дальномер интегрирован в командирский прицел М427, прицел имеет дневной и ночной (электронно-оптический) каналы. Возможна установка вместо прицела М427 комбинированного дневного/ночного гиростабилизированного прицела М527. Для выработки необходимых для стрельбы данных используется электронная система управления огнем СОТАС. Последняя была разработана для пушечного бронеавтомобиля, первого в мире «колесного танка» AMX-10RC. Ha АМХ-30В2 используется вариант СОТАС М581 (на AMX-10RC — СОТАС М401). Система СОТАС включает телескопический прицел наводчика М544 с 10-кратным увеличением, лазерный дальномер М550, электронный баллистический вычислитель М579 и оптический модуль М421. Интересна оригинальная концепция построения системы управления огнем: нестабилизированная пушка и весьма совершенный независимый гиростабилизированный прицел командира. Американцы на ХМ1 (будущем «Абрамсе») применили диаметрально противоположный подход — стабилизированная пушка и зависимый, достаточно простой прицел командира. Решение французов, на первый взгляд, выглядит странно, но оно куда более обоснованно, чем решение американцев. Поиск цели в скоротечном бою — задача более важная, нежели просто точный выстрел с хода (при стрельбе с места ХМ1 концептуально преимуществ перед АМХ-30В2 не имеет). Условно говоря, на первых «абрамсах» командир является придатком наводчика — шея вертит головой. На АМХ-30В2 голова вертит шеей (командир — наводчиком). Избавится от врожденного недостатка американцы смогли только на М1А2, установив независимый гиростабилизированный прицел командира. Конечно, танкостроители США прекрасно понимали ущербность связанного с орудием командирского прицела, но они, как и их коллеги из Франции, были ограничены в финансовых средствах. Проблемы — одни, пути решения — разные.
