Мы рассмотрели ситуацию, когда лестница и проем для нее находятся в центре помещения. Однако они могут размещаться рядом, например, с кирпичной (или блочной) стеной. Тогда концы поперечных балок с одной стороны можно и нужно заделать в стену (рис. 14).

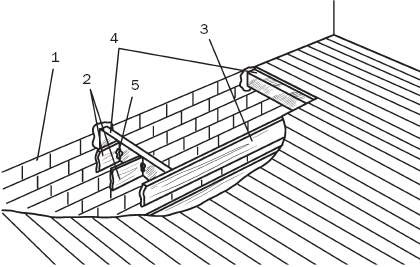

Рис. 14. Оформление лестничного

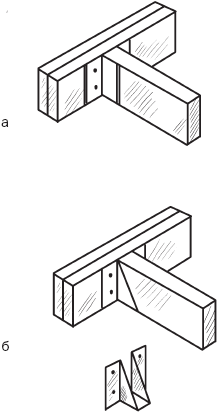

Для этого в соответствующих местах выдолбите в стене отверстия глубиной 100 мм и вставьте в них концы сдвоенных поперечных балок. С другой стороны соедините их кронштейнами с продольными балками так, как было описано выше. В заключение заполните отверстие (посадочное место) фрагментами кирпича и раствором и оштукатурьте.
Если в деревянном перекрытии допускается выполнить лестничный проем после того, как дом возведен, то при использовании железобетонных плит перекрытия это неисполнимо, и проем должен быть предусмотрен еще на стадии изготовления или укладки самого перекрытия, причем это можно сделать как посреди помещения, так и у какой-либо стены. Работы необходимо вести в следующем порядке:
• оформите контур проема швеллером, двутавром или уголками (последний вариант, когда стальной уголок лежит на плитах перекрытия, самый дешевый, однако такая безбалочная конструкция приводит к тому, что часть нагрузки от монолитных участков и лестницы переносится на плиты перекрытия, поэтому это допускается исключительно для небольших монолитных участков, а при широких лестничных проемах не рекомендуется), для чего вдоль плит положите стальные балки, оперев их на противостоящие стены. Вставленные между ними 2 поперечные балки и образуют проем (рис. 15);
• соедините стальные балки с помощью сварки. В результате рама проема будет опираться на стены, как и плиты перекрытия;
• с обеих сторон от проема заложите армированные монолитные участки. Чтобы это было проще сделать, полки поперечных балок ориентируйте внутрь участков. Кроме того, приподнимите стальную раму примерно на 20–30 мм относительно нижней поверхности плиты. Благодаря этому цементное молоко, проникнув под профиль, покроет его слоем цемента. Если к нижней полке профиля приварить коротыши из проволоки и на них натянуть штукатурную сетку, этот слой цемента не отпадет и облегчит выполнение отделочных работ.
Рис. 15.
Чтобы армировать бетон, необходимо действовать так:
• изготовьте соответствующего размера щит опалубки;
• с помощью веревок подтяните его к тому месту, где будет происходить бетонирование;
• посредством проволочных скруток прикрепите щит к балкам, которые должны фиксировать опалубку. Для этой цели подойдут доски, уложенные на ребро, или какие-либо подручные средства, хотя бы строительные ломики. Набросьте на них проволочные петли, вставьте в них монтажку (монтировку) и закрутите проволоку. В результате щит вплотную приблизится к плитам перекрытия;
• накройте щит полиэтиленовой пленкой, чтобы не допустить вытекания цементного молока;
• залейте бетонную массу, предварительно заложив арматуру;
• после распалубки концы скруток срежьте «болгаркой»;
• так же выполните монолитный участок с другой стороны.
Процесс проиллюстрирован на рис. 16.
При устройстве лестничного проема у стены последовательность работы не меняется (рис. 17).
Завершая разговор о том, как выполняется лестничный проем, необходимо сказать следующее. Представленные способы обрамления проема практикуются в том случае, если лестница закладывается в жилом или подсобном помещении. Но она может размещаться и в специально отведенном для нее месте – в лестничной клетке (рис. 18).
В таком случае балки, на которые должны опираться лестничные площадки, укладываются на уже построенные стены, для чего в них либо оставляются штрабы, либо делаются широкие ниши.
Концы балок, которые будут вкладываться в ниши, обязательно имеют скос, благодаря чему улучшается отдача древесиной влаги. Их нужно предварительно и гидроизолируются рубероидом (его можно заменить обработкой растопленной битумной мастикой), что предохраняет балку от пропитывания ее влагой, идущей от стены. Причем торец балки должен оставаться свободным от гидроизоляции и не соприкасаться со стеной, хотя сам рубероид должен несколько выступать из плоскости стены.
