Работа поршней передавалась через штоки поршней с направляющими салазками на шатуны, непосредственно воздействующие на коленчатый вал, три кривошипа которого были расположены под углом 120°. Движущиеся массы были хорошо отбалансированы. Управление осуществлялось посредством золотников, приводимых в движение кулисой Стефенсона. Цилиндры высокого и среднего давления имели поршневой золотник, низкого давления плоский. Золотники приводились в движение посредством кулисы Стефенсона, что позволяло для каждого цилиндра осуществлять независимую регулировку степени расширения пара. Реверсирование осуществлялось вручную и от системы обратного хода.
Для
У каждой главной паровой машины имелось по одному главному конденсатору поверхностного охлаждения с внутренним теплообменником с двумя группами горизонтально расположенных охлаждающих труб, в котором поступающий из цилиндров паровых машин отработанный пар конденсировался в воду, по одному центробежному насосу охлаждающей воды и расположенной отдельно от главной паровой машины двухцилиндровой паровой машины простого действия для привода воздушного насоса системы Блайка, размещёнными позади главного МО в районе 29-34 1/2-го шп. в собственном помещении вспомогательных механизмов.
Все три главных конденсатора соединили между собой таким образом, что отработанный (мятый) пар мог поступать в любой из них.
Всем известно, что произведённые в Германии машины и механизмы, как и сами корабли, отличались добротностью и высоким качеством изготовления. Но иногда было и не так. Например на испытаниях дредноутов второй серии выявилась недостаточная производительность конденсаторов и дистиляторных аппаратов. По результатам непрерывной 24-часового пробега она едва превысила 50% от предусмотренной контрактом.

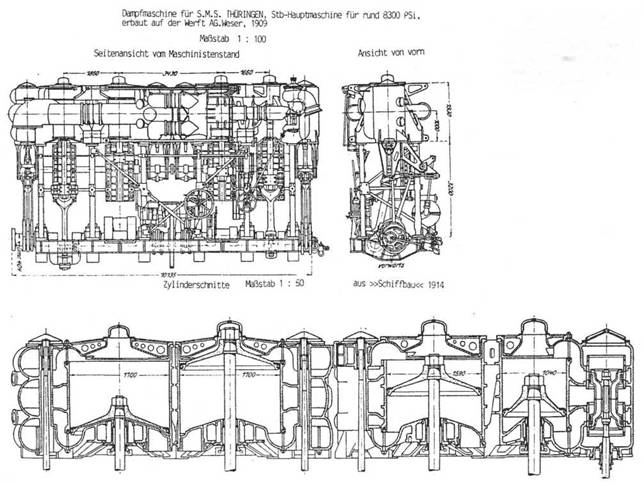

Наружный вид и продольный разрез в районе цилиндров паровой машины линейного корабля “Тюринген ”.
Посредством муфты, установленного на заднем конце коленчатого вала каждой главной паровой машины, приводили в действие одноцилиндровый простого действия установленный горизонтально осушительный насос. Кормовее отсека вспомогательных механизмов у переборки на 23-м шп. в трёх отдельных помещениях IV-ro основного отсека установили упорные подшипники гребных валов, за которыми начинались туннели гребных валов.
В каждом помещении основного МО имелось по одному тепловому ящику с фильтрами, в среднем два опреснителя системы Папе и Хеннеберга с двумя насосами, одним конденсатором опреснителя, два рефрижератора и фильтр, а также промывочный насос с паровым приводом. Для нужд при стоянке в гавани в трюме ХП-го основного отсека в районе 75-81-го шп. разместили вспомогательный конденсатор, имевший насос с электроприводом.
Паровые котлы. Согласно Вгауег [6] и Groner [8]: 15 водотрубных котлов «морского» типа системы Шульца, Conwey [7], системы Шульц-Торникрофт угольного отоплениия (30 топок, пар избыточнным давлением 16 кгс/кв.см., общая нагревательная поверхность 6480 кв.м.), с 1916-17 гг. полая колосниковая решётка.
Согласно источнику [10], необходимый для работы главных и вспомогательных паровых машин пар с избыточным давлением 16 кгс/кв.см.
Располагаясь между противоторпедными переборками, заднее КО полностью занимало VIII-й основной отсек, в районе 54-62-го шп., среднее – IX-й, 62-70- го шп., оба длиной по 9,6 м, и переднее – XI-й, 70-75-го шп. длиной 6 м. Общая длина всех трёх КО составляла 25,2 м или 15,1% длины корпуса по КВЛ, по сравнению с, соответственно, 28,8 м или 19,8% у типа «Нассау».
Таким образом, общая длина МО и КО дредноутов типа «Гельголанд» составляла 44,4 м или 26,7% длины корпуса по KBJ1, против, соответственно, 46,8 м или 32.2% у типа «Нассау».
В двух кормовых КО установили по шесть котлов, в более коротком носовом – только три. Как и паровые машины, котлы разместили по ширине корабля по три в ряд. В кочегарках заднего и среднего КО разместили по два котла продольными осями вдоль ДП, повёрнутые топками друг к другу, в кочегарках переднего КО по одному, также осями вдоль ДП, топкой вперёд. Машины и котлы были как бы вытянуты в три линии вдоль ДП. Котлы каждой линии питали паром машины своей линии. Все боковые кочегарки имели доступ с промежуточной палубы по трапу, закрываемом водонепроницаемой крышкой.
Каждый котел имел по две топки и состоял из одной цилиндрической верхней секции и трёх нижних, соединенных 1404 паропроводными трубками уменьшенного диаметра. Нижние секции котла в задней части соединялись друг с другом. Общая площадь нагревательной поверхности составляла 6480 кв.м., по сравнению с, соответственно, 12 водотрубными паровыми котлами (24 топки) и 5040-5076 кв.м, у типа «Нассау» и 17,5 кгс/кв.см., 18 котлами типа Бобкок и Уилкокс и 5125 кв.м, линкора «Дредноут».
Котлы каждой кочегарки подавали пар по своему паропроводу. Причём все шесть паропроводов, проходящие по три с каждой стороны центрального коридора, подключались к общему бронзовому переходнику. В свою очередь, этот переходник отдельным паропроводом соединялся с каждой паровой машиной. Паропроводы оборудовали запорными клапанами и клинкетами.
В каждом КО установили по одному главному и резервному насосу питательной воды, паровому трюмному насосу, подогревателю питательной воды, фильтру питательной воды и мусорному эжектору. Котлы были рассчитаны на применение как естественной, так и искусственной тяги (наддува). Для этого на промежуточной палубе рядом с шахтами подачи воздуха, ведущими к каждому котлу, установили 15 центробежных воздуходувок, из которых по шесть обеспечивали подачу требуемого количества воздуха в кочегарки заднего и среднего КО и три в кочегарки переднего КО. Подачу требуемого количества воздуха обеспечивали центробежные воздуходувки, установленные на промежуточной палубе рядом с шахтами подачи воздуха и приводимые в действие компаунд-машинами (двухцилиндровыми машинами двухкратного расширения). Они засасывали воздух на уровне верхней палубы и загоняли его в герметично закрытые помещения КО.
