Линейные корабли типа «Курбэ». (1909-1945)
Шрифт:

Линкор, как и авианосец – это больше чем просто корабль.

Сравнение тактико-технических характеристик первых серийных дредноутов мира
Название "Курбэ" "Беллерофон" "Нассау” "Севастополь" "Джулио Чезаре" "Вирибус Унитис" "Мичиган" "Кавачи"
Страна Франция Англия Германия Россия Италия Австро-Венгрия США Япония
Год сдачи головного корабля 1913 1909 1909 1914 1914 1912 1910 1912
Водоизмещение, т 25600 22102 20535 26900 24800 21595 17700 22900
Длина Ширина осадка,м 166,128,28,8 160.3 25,28.3 141,626,98,57 181,226,98,5 176.028.0 8,4 152,227,38,9 138,024.57.5 160,625,78,2
Тип энергетической установки ПT* ПТ ПМ** ПТ ПТ ПТ ПМ ПТ
Мощность
энергетической установки, л.с.
28000 23000 26700 42000 31000 25000 16500 25000
Скорость полного хода, уз 21,0 20,75 20,2 23,0 21,5 20,0 18,5 20,0
Запас топлива уголь + нефть, т 2706+310 2648+842 3000 2500+1100 1450+850 2000 2300 2300+400
Артиллерия главного калибра: число установок, число орудий в установке, калибр мм/длина ствола в калибрах 6x2305/45 5x2305/45 6x2280/45 4x3305/52 3x3305/46;2x2305/46 4x3305/45 4x2305/45 2x2305/504x2305/45
Число стволов главного калибре в бортовом залпе 10 8 8 12 13 12 8 8
Число стволов главного калибра при залпе по носовым курсовым углам 8 6 6 3 5 6 4 6
Число стволов главного калибра при залпе по кормовым курсовым углам 8 6 6 3 5 6 4 6
Орудия противоминного калибра, число орудий в установке, число установок, калибр мм/длина ствола в калибрах 22х138/55 16x102/50 12х150/45;14x88/45 16х120/50 18x120/5013/76/50 12х150/50;18x66/50 22x76/50 10x152/45;8x120/4012x76/40
Зенитные орудия, число установок, калибр мм/длина ствола в калибрах   3x47 2x88/45 2x75/501x40 6x76/40 6x66   4x76/28
Число торпедных аппаратов, калибр в мм 4x450 3x457 6x450 4x450 3x450 4x533 2x533 5x457
Главный броневой пояс, мм 270-180 254-127 300-80;Траверзы210-90 225 254-170 280-150 305-203 305-102
Броневые палубы, мм 40+50 до 100 55-80 25-37,5 13+30+24 48-30 63+51-38 51-31
Каземат противоминного калибра, мм 180   160 125,0 130-110 180   152
Башни главного калибра, мм 320 280-76 280 203 280-85 280-60 305 280
Барбет башен главного калибра, мм 270 229-127 265 150 до 240 280 254-203 280
Бронирование боевой рубки, мм 300 280-200 400 254 280 280-60 305 254

* Турбинная

** Машинная

Сравнительные тактико-технические характеристики артиллерии главного калибра линейных кораблей мира постройки 1905-1922 гг.
Калибр/ длина нарезной части ствола в калибрах* Страна-изготовитель Полная длина ствола в калибрах* Масса ствола с затвором, т Масса снаряда, кг Начальная скорость снаряда,м/сек Угол возвышения, град Дальность, м Число орудий в башне
457 мм/40 Англия 150 1507 732 45 31470 1
406 мм/45 Япония 102 1020/936 784 30 38400 2
406 мм/42,5 США 46,5 100,4 953 792 30 32000 2
381 мм/42 Англия 49,1 101,6 871 752 20/30 22400/27900 2
380 мм/45 Германия 45,0 76,6 750 800 16/20 20300/23200 2
356 мм/52 Россия 52,0 83,3 747,8 731,5 25 23200 3
356 мм/47,5 США 51,5 81,0 635 853 15/30 21400/30700 3
356 мм/45 Англия 85,5 720 765 20 22200 2
356 мм/45 Япония 85,0 675 770 25/30 25800/27700 2
356 мм/42,5 США 46,0 64.6 635 793 15 19000 2;3
343 мм/45 Англия 77,4 635 760 20 21700 2
340 мм/45 Франция 69,6 540 790 12/18 14500/18800 2
305 мм/50 Mk.XI Англия 69,0 386 865 15 19200 2
305 мм/50 Япония 67,2 386 860 25 21300 2
305 мм/52 Россия 52,0 50,6 471 762 25 23300 3
305
мм/50
Германия 50,0 51,0 405 855 13/16 18700/20500 2
305 мм/46.3 США 51,5 56,1 395/336 884 15 21000 2
305 мм/46 Италия 64,1 417/452 860/840 20 18000/24600 2;3
305 мм/45 МkХII Англия 60,0 386 831 20 18280 2
305 мм/45 Япония 60,2 386 825 25 20400 2
305 мм/45 Mk.X Англия 51,07 59,0 386 831 13.5 14950 2
305 мм/45 Франция 54,7 432 783 12 13300 2
305 мм/42.3 Мk6 США 46,5 53,6 395/336 868 15 20000 2
305 мм/42.3 Мk5 США 46,5 52,9 395/336 823 15 19000 2
305 мм/45 Австро-Венгрия 45,0 54,3 450 800 16 20000 3
280 мм/50 Германия 50,0 40,8 302 880 13/16 17800/19200 2
280 мм/45 Германия 45,0 39,2 302 855 20 20400 2

* В Англии, Японии, Италии и Франции при измерении длины ствола учитывали только длину нарезной части ствола. В Германии, Австро-Венгрии и России измеряли полную длину ствола от стенки казенной части до дульного среза. В США считали длину ствола без длины отъемной части затвора. В таблице длина ствола приводится к английской и немецкой системам.

** Скорострельность в большинстве случаев составляла 1,5-2,0 выстрела в секунду. Исключение составляют германские 280 мм/50 артиллерийские установки (фактически калибр-283 мм) со скорострельностью 2,0-3,0 выстрела в минуту.

Литература

1. Les cuirasses franfais de 23500 tonnes par Robert Dumas amp; Jean Guiglini LELA Presse, 2005.

2. Robert Dumas The French Dreadnoughts (The 23,500 ton Courbet Class) "Conway Maritime Press", London, 1981.

3. La Nouvelle Revue Maritime № 398 (1986).

4. Robert Dumas La Genese des cuirasses en France. Les "Courbet" (La Nouvelle Revue Maritime №407 (1987).

5. Chronique des Navires (La Revue Maritime, №261/1969, №263/1969, №265/1969).

6. Siegfrid Breyer Schlachtschiffe und Schlachtkreuzervon 1905 bis 1970 Munchen, 1970.

7. Peter Hodges The Big Gun. Battleship Main Armament. 1860-1945, "Conway Maritime Press”, London, 1981.

8. Silverstone P.H. Directory of the World's Capital Ships, London, 1984.

9. Военные флоты и морская справочная книжка на 1899 годъ. Типография Гоппе, Спб, 1899.

10. Иностранное военное кораблестроение. Линкоры Сборник переводов из инопериодики, ОНТБ, Л. 1941.

11. Шершов А.П. К истории военного кораблестроения М., Военмориздат, 1952.

12. Г. Эверс Военное кораблестроение. ОНТИ НКТП СССР, Главная редакция судостроительной литературы, Л.-М. 1935.

13. Н.П.Попов и Л.А. Гордон Линейные корабли. ОНТИ НКТП СССР, Главная редакция судостроительной литературы, Л.-М. 1938.

14. В.Н.Митюгов Линкоры., ЛКИ, Л. 1940.

15. X. Вильсон Морские операции в Мировой войне М. Госвоениздат 1935.

16. В.А. Белли Действия флотов на Северном, Средиземноморском и Океанских театрах.том 2 "Флот в первой мировой войне", Воениздат, М. 1964.

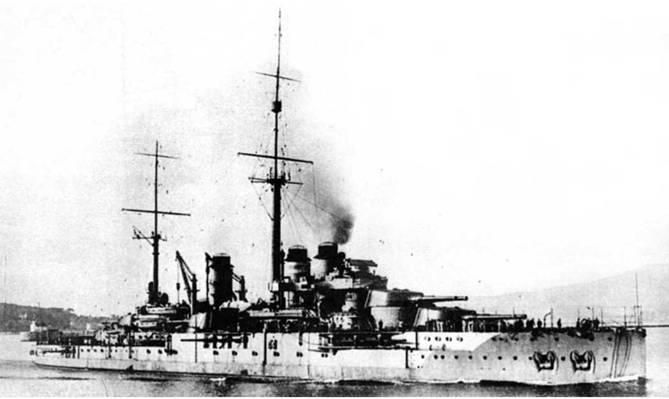

Линейный корабль "Курбэ" во время ходовых испытаний. 1913 г

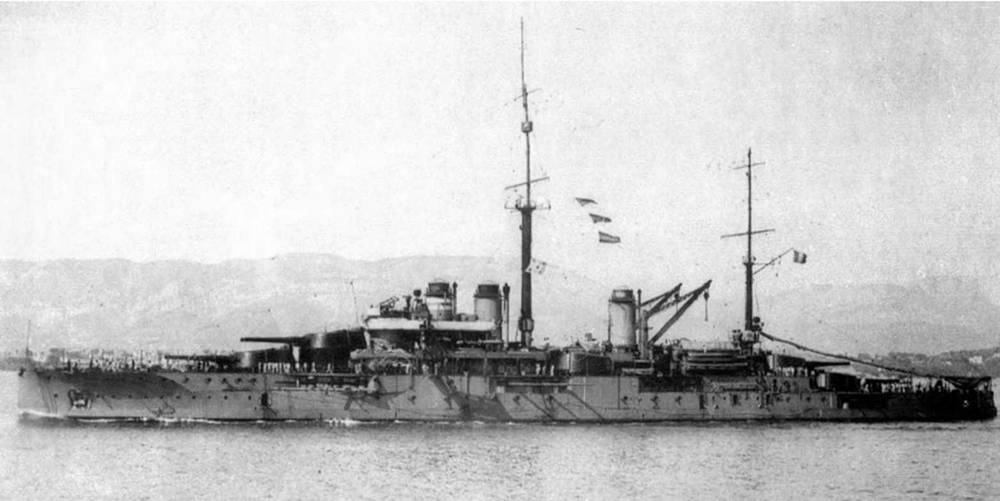

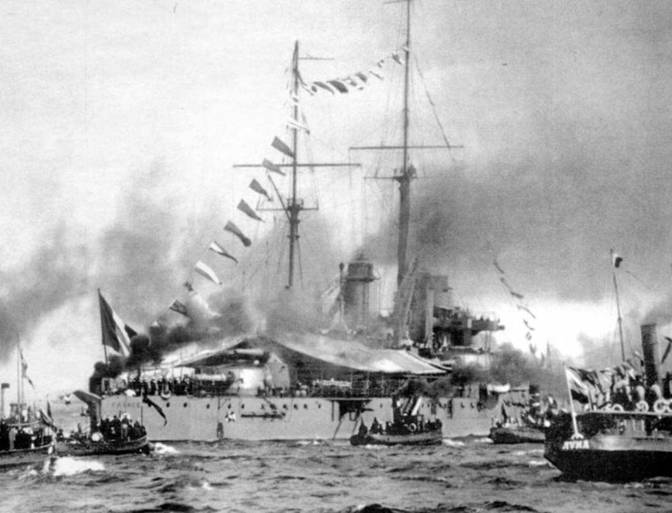

Линейный корабль "Франс" входит на Большой Кронштадтский рейд. 1914 г.

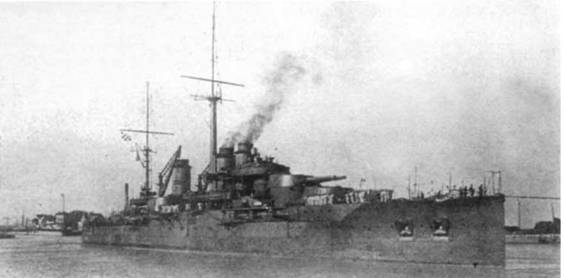

Линейный корабль "Курбэ"

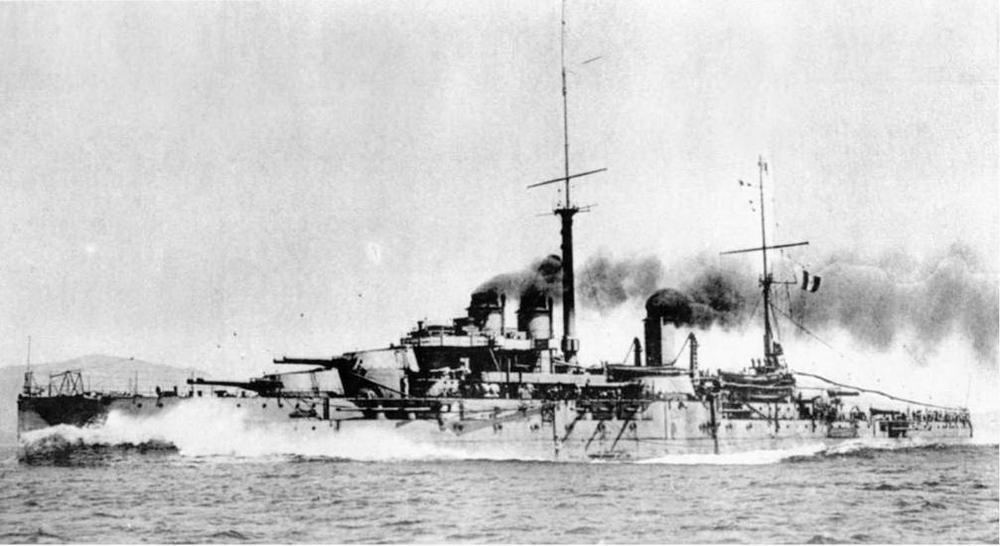

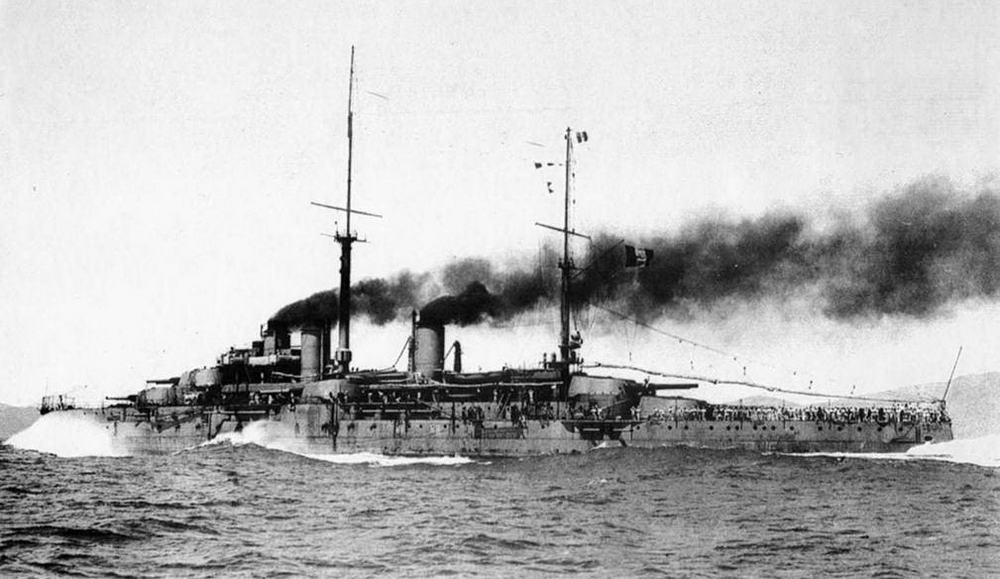

Линейный корабль "Париж" во время ходовых испытаний на скорости 21,5 узла. 11 июля 1914 г.

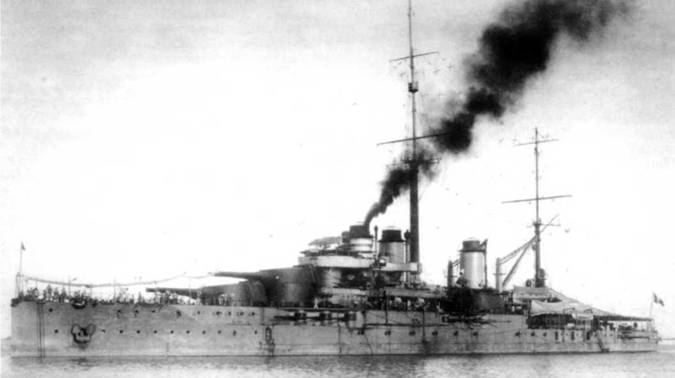

Линейный корабль "Франс" во время ходовых испытаний в 1914 г. (вверху) и в 1920-е гг. (внизу)

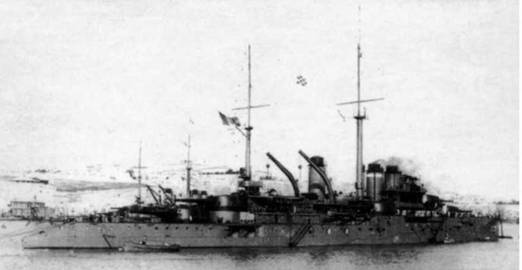

Вверху: "Курбэ" в 1914 г. В центре и внизу: "Франс" в годы первой мировой войны.

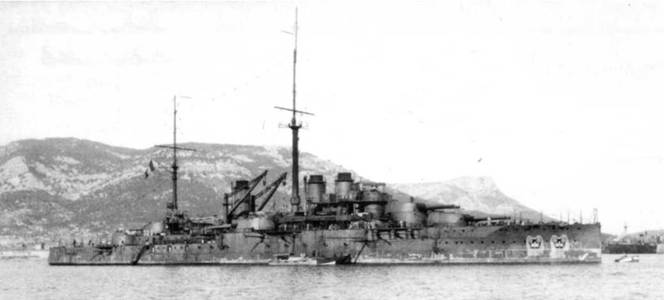

Линейный корабль "Франс" в годы первой мировой войны (вверху), в 1919-м (в центре) и в 1922 г. (внизу)

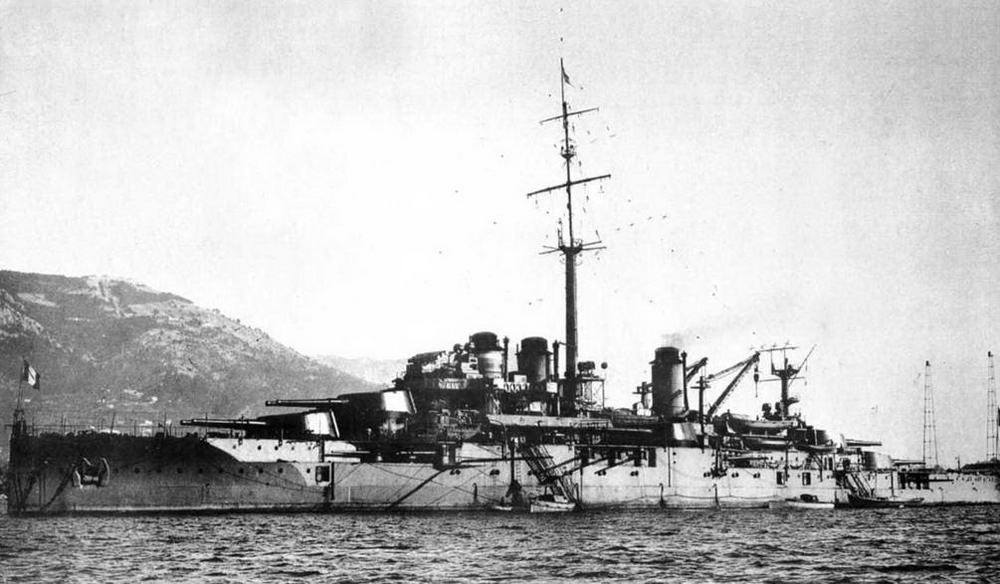

"Жан Бар" в 1914 г. (вверху) и в 1915 г. (два фото внизу)

Линейный корабль "Жан Бар" в Бизерте 16 августа 1916 г. (вверху) и в 1919 г. у Тулона (внизу)

Линейный корабль "Париж" перед ходовыми испытаниями. 1914 г.

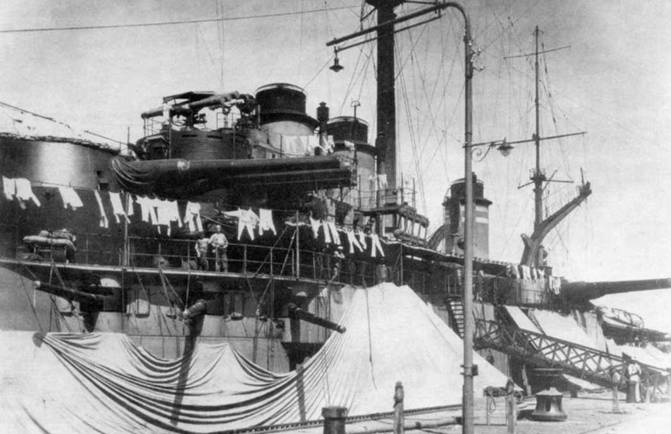

Носовая часть линкора "Жан Бар" (вверху) и "Жан Бар" в 1920 г. в Бизерте.
