Орудийные порты противоминной артиллерии были снабжены защитными дверцами, закрывавшимися и открывавшимися вручную, но ходовые испытания показали, что даже тогда, когда дверцы были закрыты, они все равно пропускали воду при встречной волне. После ходовых испытаний "Айрон Дюка" эти дверцы сняли с амбразур, и на них были поставлены каучуковые уплотнители, после этого все дверцы вновь установили на свои места.
Низкое расположение двух 152-мм орудий в корме (на главной палубе) было по замыслу авторов проекта обусловлено тем, что предполагалось "... поражать на уровне ясного горизонта вражеские миноносцы, силуэты которых были отчетливо видны". Объективно неудачное расположение 152-мм орудий в корме выявило целый ряд недостатков в их обслуживании (например, подача боеприпасов), но главное состояло в том, что они практически были бесполезны в любом бою. В 1915 г. эти орудия сняли и перенесли

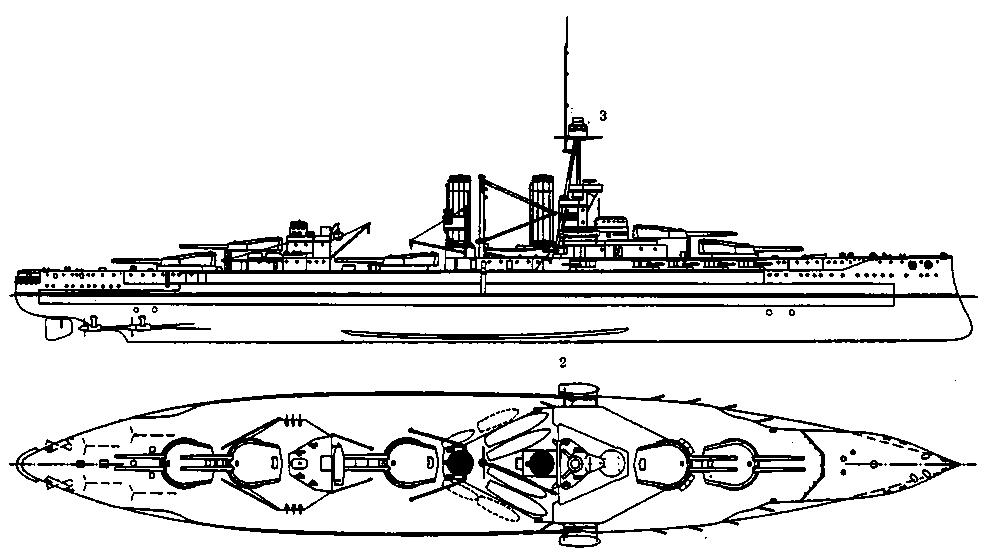

Линейный корабль "Айрон Дюк". Август 1914 г. (наружный вид и вид сверху)
Адмирал Джон Джеллико впоследствии по этому поводу писал: "... В начале войны было признано необходимым полностью закрыть орудийные амбразуры, поскольку их постоянно заливало. Вода свободно поступала внутрь корабля через зазор между поворотным орудийным щитом и бортом корабля, за исключением тех дней, кода погода была хорошей, а море спокойным. В свежую погоду вода постоянно проникала внутрь через открытые амбразуры и достигала на палубе уровня 3-4 дюймов, что было крайне неудобно для людей, которые постоянно находились в сыром помещении по щиколотку в воде, что отражалось на работе расчета и снижало эффективность стрельбы.
Для устранения недостатков на линейном корабле "Айрон Дюк" были приняты некоторые меры. С тыльной стороны орудия была установлена переборка, ограничивающая доступ воды на батарею, уже попавшую на корабль, кроме этого, были поставлены водонепроницаемые каучуковые прокладки между стенками амбразуры и дверцами. Результаты оказались вполне удовлетворительными, поэтому подобные работы были произведены на кораблях типа "Куин Элизабет" и на "Тайгере". Два 6-дм орудия, находившихся в корме на главной палубе, убрали при первой возможности, амбразуры наглухо закрыли, а борта забронировали, поскольку было ясно, что эти орудия никогда не могли бы использоваться в море так, как они возвышались над ватерлинией всего на несколько футов. Сами орудия перенесли и установили в небронированные казематы в носовой надстройке на уровне палубы полубака
Подача боеприпасов к 152-мм орудиям оказалась крайне неудачной в проекте линейных кораблей типа "Айрон Дюк". Погреба как зарядные, так и снарядные для средней артиллерии носовых батарей были расположены позади погребов орудийных башен "А" и "В".
Подъем боеприпасов производили двумя вертикальными подъемниками (по одному на каждый борт) на батарейную палубу, после чего разносили вручную (на носилках) к орудиям. Такая подача для обеспечения высокого темпа артиллерийской стрельбы требовала большого количества снарядов в кранцах и подготовленных к подаче. Каждая батарея противоминной артиллерии была обеспечена индивидуальным постом управления огнем. Посты размещались в рубках с поворотным броневым колпаком, сами рубки располагались на крыльях верхнего мостика. Люди, находившиеся в рубке, постоянно страдали от дыма и копоти, проникавшими внутрь, а стекла оптических приборов постоянно "мутнели" — все это, конечно, отрицательно сказывалось на точности стрельбы.
Линейный корабль ".Айрон Дюк". 1916 г. (наружный вид и вид свержу)
1920 г. Линейный корабль "Бенбоу" ведет огонь из 152-мм орудий правого борта во время бомбардировки Panderma.
В отличие от "Айрон Дюка", на германских линейных кораблях типа "Баерн" каждое 150-мм орудие противоминной артиллерии имело свой погреб, откуда индивидуальным вертикальным подъемником снаряд и заряд подавались непосредственно к орудию, что позволяло поддерживать высокий темп стрельбы.
В 1915 году на кораблях типа "Айрон Дюк" в кормовой части установили два 45-калиберных 76-мм зенитных орудия образца QF, Мк.1 с боекомплектом по 150 выстрелов на ствол. Отсутствие надлежащего прибора управления огнем делало их практически бесполезными в борьбе с самолетами и годились, разве что, для обстрела сравнительно тихоходных мишеней вроде "цеппелинов". В 1918 году на линейных кораблях установили дальномеры с базой 5,03 м для определения расстояния до воздушных целей.
В последующие годы состав зенитного вооружения
Все линейные корабли типа "Айрон Дюк" имели на борту по 4 47-мм салютные пушки Гочкиса, укомплектованные холостыми патронами с бездымным порохом, рассчитанные на 64 выстрела. Десантное вооружение состояло из одной 76-мм десантной пушки (весом 406 кг), пяти пулеметов калибра 7,71 мм системы "Максим-Виккерс" с боекомплектом 5000 патронов и десяти ручных пулеметов системы "Льюис" с таким же боекомплектом. Пулеметами вооружались десантные партии морских пехотинцев при свозе с корабля на берег, при этом пулеметы системы "Максим" устанавливались на съемных станках с поворотной турелью на паровые катера и баркасы, в носовой части которых имелись установочные гнезда. Пулеметный расчет состоял из двух человек.
На линейных кораблях типа "Айрон Дюк" торпедное вооружение было усилено и состояло из четырех 533-мм торпедных аппаратов, расположенных ниже ватерлинии двух носовых (по одному на каждый борт) в районе шпилей и двух кормовых (по одному на каждый борт) на уровне траверза барбета орудийной башни "Y". Общий боезапас составлял 20 торпед образца Мк.1 и Мк.Н, позже — образца Mk.IV,
После вступления в строй (1914 г.) корабли типа "Айрон Дюк" имели отличия в оснащении дальномерами, например, "Айрон Дюк" имел на ходовом мостике дальномер с базой 2,74 м, а на "Мальборо" он отсутствовал. В 1916 году на боевой рубке линкоров установили дальномер с базой 4,57 м. В том же году на дальномерах установили броневые защитные кожухи, а через два года (в 1918 г.) их сняли. В 1916 году все корабли типа "Айрон Дюк" укомплектовали 12 дальномерами фирмы "Бар и Струд": два с базой 7,62 м, один с базой 5,49 м, один с базой 4,57 м на крыше боевой рубки, один с базой 2,74 м на носовой палубной надстройке, один с базой 4,57 м на кормовой радиорубке с постом управления торпедной стрельбой, два с базой 2,74 м на крыльях ходового мостика, два с базой 5,03 м в носу и корме для определения дистанции до воздушных целей.
В 1917 году на всех кораблях типа "Айрон Дюк" позади кормовой палубной надстройки и перед постом управления огнем на фор-марсе установили большие циферблаты, получившие название "указатели дистанции до цели", на которых другим кораблям стрелками показывалось расстояние до кораблей противника. В 1919 году на линейном корабле "Имперор оф Индиа" циферблатные указатели переместили: носовой — над постом управления огнем, кормовой — на кормовую палубную надстройку. В 1920 году точно такие же перестановки проделали и на других линейных кораблях.
В 1924 году носовой циферблат на всех кораблях сняли, кормовой сохранился вплоть до 1929 года.
В 1917 году на орудийных башнях "А" и "X" или "В" и "Y" были нанесены краской шкалы угла горизонтальной наводки. В 1919 году на всех линкорах шкалы на орудийных башнях закрасили.
По завершении строительства (1914 г.) все корабли были укомплектованы шестнадцатью ламповыми прожекторами с диаметром зеркала 610 мм. Размещение прожекторов на корабле было следующим: две пары прожекторов установили на ходовом мостике, одна пара на среднем мостике, одна пара на нижнем, две пары на платформах по обеим сторонам второй дымовой трубы, две пары на кормовой палубной надстройке. В 1917 году 610-мм прожекторы заменили новыми ламповыми с диаметром зеркала 914-мм. Каждый линейный корабль заново укомплектовали восемью 914-мм прожекторами, из них два установили рядом со штурманской рубкой, четыре попарно по обеим сторонам второй дымовой трубы на вращающихся колпаках специально оборудованных прожекторных рубках ("кофейных банках"), два установили в кормовой части шельтердечной палубы. В последующие годы количество и место расположения прожекторов постоянно менялось. В 1920 году прожекторы сняли с кормовой палубной надстройки и перенесли на заново установленную грот-мачту. В том же году на всех линейных кораблях (кроме "Айрон Дюка") сняли все прожекторы с надстройки. В 1928 году прожекторы сняли и с грот-мачты.
