Линейные корабли типа “Севастополь” (1907-1914 гг.) Часть I. Проектирование и строительство

Цветков Игорь Федорович

Дело в том, что на Черном море комиссия под председательством контр-адмирала B.C. Чернавского проводила испытания снарядов различных типов при стрельбе на большие дистанции, в ходе которых могли возникнуть изменения формы и массы снаря­да. Действительно, вскоре на вооружение был при­нят новый тип 305-мм снаряда (Этот снаряд получил название "образца 1907г.") массой 521,7 кг с начальной скоростью 762 м/с, что повлекло за собой переделку башен и погребов. Данный снаряд извес­тен под названием "образца 1911 г.".

К концу ноября 1908 г. теоретический чер­теж корабля по принятому проекту с внесенными изменениями

был окончательно разработан. Ис­пытания модели по этому чертежу прошли успеш­но. С 1 декабря Балтийский завод приступил к под­робной разработке проекта. Срок представления полного проекта корабля на утверждение назна­чили на 9 марта 1909 г. Техническую помощь при разработке механизмов и котлов оказывала анг­лийская фирма "Джон Браун". Однако подписа­ние договора с фирмой задержалось, и Балтийс­кий завод попросил отсрочить представление проекта на месяц.

В это время А.Н. Крылов лично следил за хо­дом работ в техническом бюро Балтийского заво­да. Он распорядился применять три сорта стали: обыкновенную судостроительную сталь с сопро­тивлением около 42 кгс/кв.мм и растяжением не менее 20 "А,; сталь повышенного сопротивления до 63 кгс/кв.мм и удлинением не менее 18 %, сталь вы­сокого сопротивления до 72 кгс/кв.мм и удлинени­ем не менее 16 "/ч, а также дал указание о нормах допустимых нагрузок для них.

В процессе разработки чертежей продолжа­ли изменяться вооружение, механизмы и отдель­ные устройства, что доставляло техническому бюро Балтийского завода немало хлопот. Так, 17 декаб­ря 1908 г. по докладу МТК Адмиралтейств-совет принял решение проектировать линейные кораб­ли без подводных минных аппаратов, а освободившуюся площадь использовать для увеличения боезапаса 305-мм орудий. Но решением того же Адмиралтейств-совета от 14 января 1909 г. по на­стоянию МГШ минные аппараты были восста­новлены.

Рассмотрение вопроса об установке дизель­ных двигателей для экономического хода отложи­ли до выяснения результатов испытаний на учеб­ном корабле "Рында".

После предварительной проработки Бал­тийский завод выразил сомнение в возможности быстрого перехода от дизель-моторов к турби­нам, особенно на качке, когда стрелка прогиба корпуса достигает 200 мм. Вероятность правиль­ного соединения валов с помощью специальной муфты при таком прогибе представлялась спе­циалистам низкой.

< image l:href="#"/>

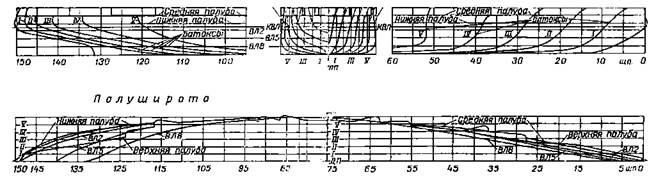

Линейные корабли типа “Севастополь” (Теоретический чертеж корпуса)

При дальнейшей разработке проекта основ­ной энергетической установки выяснилось, что для получения требуемого количества пара при скоро­сти 23 уз необходимо форсировать котлы, допус­тив сжигание на 1 кв. м колосниковой решетки не менее 250 кг угля в час. Данное условие могло быть выполнено только при увеличении общей площа­ди колосниковых решеток. Это повлекло бы за со­бой увеличение размера котлов, которые по своим габаритам уже не могли разместиться в отведен­ных для них котельных отделениях в том количе­стве, которое ранее предусматривалось проектом корабля. В результате количество котлов в процес­се проектирования было уменьшено с 31 до 25.

Вместе с тем из-за увеличения площади ко­лосников ухудшилось отношение нагревательной поверхности к площади колосниковых решеток (с 59,2, достигнутого в котлах английского Адмирал­тейства, до 56,2), которое характеризует коэффи­циент полезного действия котельной установки.

Предполагавшееся

ранее форсирование турбин впуском дополнительного количества пара оказалось недостаточно эффективным, по­этому для увеличения общей мощности турбин, необходимой для достижения скорости 23 уз, пришлось прибегнуть к повышению начального давления пара. При этом частота вращения тур­бин и гребных винтов на полном ходу примерно на 10 "/» стала превышать общепринятые нормы того времени.

Дальнейшее проектирование энергетической установки и разработка детальных чертежей дол­жны были продолжаться в техническом бюро Бал­тийского завода под руководством представителей фирмы "Джон Браун".

14 января 1909 г. объединенное правление Балтийского и Адмиралтейского заводов заклю­чило наконец договор с английской фирмой "Джон Браун" о техническом руководстве проектирова­нием, постройкой и испытанием в море паровых турбин и котлов для четырех линейных кораблей. В § 4 договора, в частности, говорилось: "... по отношению к корпусу судна компания "Джон Бра­ун" обязана разработать совместно с Балтийским и Адмиралтейским заводами по заданным требо­ваниям русского Морского министерства теорети­ческий чертеж линейного корабля с наружными выступающими частями в подводной части... Компания "Джон Браун" принимает на себя от­ветственность и риски (по скорости корабля — И.Ц.), обусловленные в сем договоре только в том случае, если корабль будет построен согласно одоб­ренному ею теоретическому чертежу ...".

В точном соответствии со сроками, установ­ленными МТК, в техническом бюро Балтийского завода к 9 апреля 1909 г. закончилась разработка полного проекта линейного корабля водоизмеще­нием 23 000 т. Но фирма "Джон Браун" решила не утруждать себя соблюдением договорных сроков и к назначенному времени не представила ника­ких материалов по корпусу корабля.

Такими представлялись линейные корабли типа “Севастополь”на этапе проектирования (С открытки того времени)

В течение апреля и мая общие чертежи линей­ного корабля, в том числе и теоретический чертеж, разработанный Балтийским заводом, были рассмот­рены в МТК и утверждены морским министром.

Надо было распределять заказы.

Однако спустя две недели после утверждения проектной документации фирма "Джон Браун" вдруг представила новый теоретический чертеж, отличавшийся от чертежа Балтийского завода. А.Н. Крылов со свойственной ему резкостью и пря­мотой, когда вопрос касался служебных дел, сразу же 15 мая 1909 г. направил за своей подписью пись­мо морскому министру, в котором изложил свое мнение по поводу действий английской фирмы "Джон Браун":

"Я со своей стороны полагаю английского чер­тежа не принимать, расчетов не переделывать и на­чало постройки не откладывать, тем более что пред­ставляемая выгода в скорости гадательна и по случаю ремонта нашего бассейна проверена быть не может, а испытания модели в разных бассейнах приводят к большим разницам ... Потребовать от Балтийского завода представления документального подтвержде­ния того, что теоретический чертеж, составленный Балтийским заводом и представленный в числе про­чих чертежей до 9 апреля 1909 г. на утверждение МТК, фирмою "Джон Браун" одобрен и согласно договора ею опротестован не будет...".
